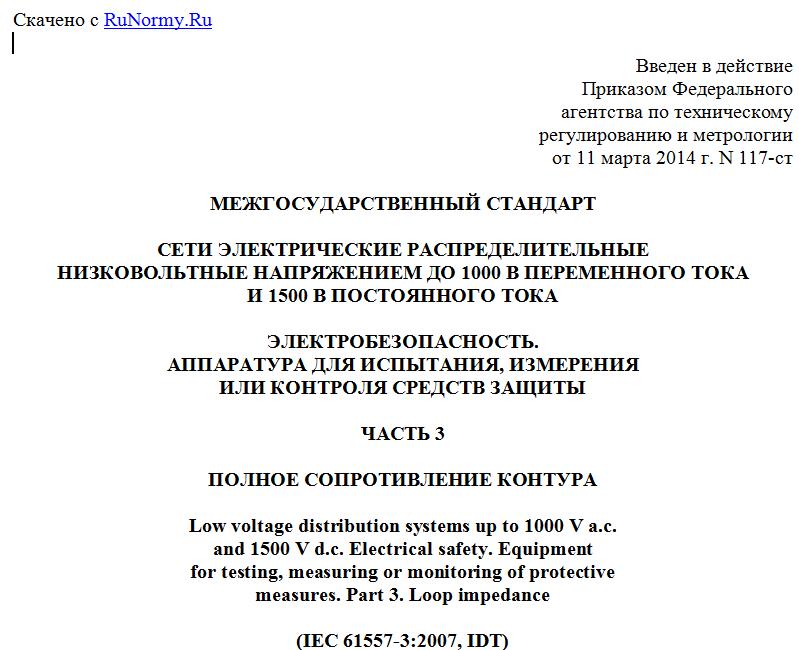

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 марта 2014 г. N 117-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СЕТИ ЭЛЕКТРИЧЕСКИЕ РАСПРЕДЕЛИТЕЛЬНЫЕ
НИЗКОВОЛЬТНЫЕ НАПРЯЖЕНИЕМ ДО 1000 В ПЕРЕМЕННОГО ТОКА
И 1500 В ПОСТОЯННОГО ТОКА
ЭЛЕКТРОБЕЗОПАСНОСТЬ.
АППАРАТУРА ДЛЯ ИСПЫТАНИЯ, ИЗМЕРЕНИЯ
ИЛИ КОНТРОЛЯ СРЕДСТВ ЗАЩИТЫ
ЧАСТЬ 3
ПОЛНОЕ СОПРОТИВЛЕНИЕ КОНТУРА
Low voltage distribution systems up to 1000 V a.c.
and 1500 V d.c. Electrical safety. Equipment
for testing, measuring or monitoring of protective
measures. Part 3. Loop impedance
(IEC 61557-3:2007, IDT)
ГОСТ IEC 61557-3-2013
Группа П01
МКС 17.220.20
29.080.01
29.240.01
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 сентября 2013 г. N 59-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 11 марта 2014 г. N 117-ст межгосударственный стандарт ГОСТ IEC 61557-3-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5 Настоящий стандарт идентичен международному стандарту IEC 61557-3:2007 Low voltage distribution systems up to 1000 V a.c. and 1500 V d.c. - Electrical safety - Equipment for testing, measuring or monitoring of protective measures - Part 3: Loop impedance (Сети электрические распределительные низковольтные напряжением до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 3. Полное сопротивление контура).
В разделе "Нормативные ссылки" и тексте стандарта ссылки на международные стандарты актуализированы.
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Межгосударственный стандарт IEC 661557-3 был подготовлен техническим комитетом IEC/TC 85 "Оборудование для измерения электрических и электромагнитных величин" Международной электротехнической комиссии (IEC).
Настоящее второе издание отменяет и заменяет первое издание стандарта, опубликованное в 1997 г. Оно представляет собой технический пересмотр предыдущего издания стандарта. Основные изменения связаны с актуализацией положений настоящего стандарта в соответствии с IEC 61557-1:2007 и включением в область применения стандарта основных влияющих величин E9 и E10.
В настоящем стандарте применены следующие шрифтовые выделения:
- требования - светлый;
- термины - полужирный;
- методы испытаний - курсив;
- примечания - петит.
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает требования к аппаратуре, предназначенной для измерения полного сопротивления контура между фазным проводником и защитным проводником или фазным проводником и нейтралью, или между двумя фазными проводниками путем определения падения напряжения на нагрузке, подключаемой к испытуемой цепи (далее - измерительная аппаратура).
Настоящий стандарт применяют совместно с IEC 61557-1:2007.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
IEC 61010-1:2001 Safety requirements for electrical equipment for measurement, control and laboratory use - Part 1: General requirements (Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования)
IEC 61557-1:2007 Electrical safety in low voltage distribution systems up to 1000 V a.c. and 1500 V d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 1: General requirements (Сети электрические распределительные низковольтные напряжением до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 1. Общие требования)
3. Термины и определения
В настоящем стандарте применены термины по IEC 61557-1, а также следующие термины с соответствующими определениями:
3.1 метод включения на нагрузку (loading method): Метод, при котором цепь в распределительной сети нагружают для создания в ней падения напряжения.
3.2 нагрузочное устройство (loading equipment): Устройство, вызывающее падение напряжения в цепи.
3.3 испытательный ток (test current): Ток, вызывающий падение напряжения в цепи.
3.4 фазовый угол сети (system phase angle): Угол между полным сопротивлением контура и сопротивлением контура распределительной сети.
3.5 полное сопротивление контура (loop impedance) Zs: Сумма полных сопротивлений токового контура, включающая в себя полное сопротивление источника тока, полное сопротивление фазного проводника от одного зажима источника тока до точки измерения и полное сопротивление обратного проводника (например, защитного проводника, заземляющего электрода и земли) от точки измерения до другого зажима источника тока.
4. Требования
К измерительной аппаратуре предъявляются требования по IEC 61557-1, а также следующие требования.
4.1 Максимальная приведенная погрешность измерительной аппаратуры в рабочих условиях применения в пределах диапазона измерений не должна превышать +/- 30% измеренного значения, принятого в качестве нормирующего, в соответствии с таблицей 1. Указанная погрешность должна быть маркирована на измерительной аппаратуре или указана в нормативных документах на измерительную аппаратуру.
Таблица 1
Определение погрешности в рабочих условиях применения
Основная погрешность или влияющая величина Нормальные условия или заданная рабочая область Обозначение Требования или испытания Тип испытания
Основная погрешность Нормальные условия A По настоящему стандарту, пункт 6.1 R
Положение Нормальное положение +/- 90° E1 По IEC 61557-1, подраздел 4.2 R
Напряжение питания В пределах, установленных изготовителем E2 По IEC 61557-1, подраздел 4.2 и 4.3 R
Температура 0 °C и 35 °C E3 По IEC 61557-1, подраздел 4.2 T
Фазовый угол При фазовом угле от 0° до 18° E6 По настоящему стандарту, пункт 4.1 T
Фазовый угол сети При фазовом угле сети от 0° до 18° в нижней части диапазона измерений E6.1 <1> По настоящему стандарту, пункт 4.1 T
Фазовый угол сети При фазовом угле сети от 0° до 30° в нижней части диапазона измерений E6.2 <1> По настоящему стандарту, пункт 4.1 T
Частота сети От 99% до 101% номинальной частоты E7 По настоящему стандарту, пункт 4.1 T
Напряжение сети От 85% до 110% номинального напряжения E8 По настоящему стандарту, пункт 4.1 T
Гармоники 5% для третьей гармоники при фазовом угле 0°; 6% для пятой гармоники при фазовом угле 180°; 5% для седьмой гармоники при фазовом угле 0° (в процентах от напряжения основной гармоники, равного номинальному напряжению распределительной сети) E9 По настоящему стандарту, пункт 4.1 T
