"ГОСТ 18690-2012. Межгосударственный стандарт. Кабели, провода, шнуры и кабельная арматура. Маркировка, упаковка, транспортирование и хранение"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

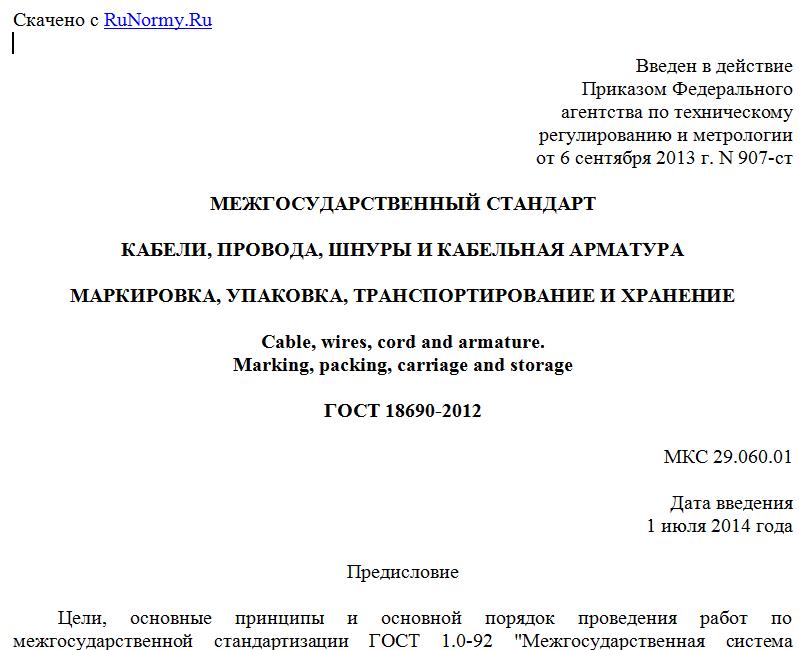

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2013 г. N 907-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАБЕЛИ, ПРОВОДА, ШНУРЫ И КАБЕЛЬНАЯ АРМАТУРА

МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Cable, wires, cord and armature.
Marking, packing, carriage and storage

ГОСТ 18690-2012

МКС 29.060.01

Дата введения
1 июля 2014 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 46 "Кабельные изделия"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 3 декабря 2012 г. N 54-П)
За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 044-97 Сокращенное наименование национального органа по стандартизации
Армения AM Национальный институт стандартов
Беларусь BY Госстандарт
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова, Республика MD Национальный институт стандартизации и метрологии
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Агентство "Узстандарт"

4 Приказом Федерального агентства по техническому регулированию и метрологии от 06 сентября 2013 г. N 907-ст межгосударственный стандарт ГОСТ 18690-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
5 ВЗАМЕН ГОСТ 18690-82

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт распространяется на кабели, провода, шнуры, проволоку, катанку, подкат и кабельную арматуру (далее - изделия).
Настоящий стандарт устанавливает требования к маркировке, упаковке, транспортированию и хранению изделий, изготовляемых для общепромышленного применения при поставках на внутренний рынок и рынки стран СНГ, а также рынки третьих стран.
Настоящий стандарт также устанавливает требования к контролю качества маркировки и упаковки, включая методы контроля.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9.401-91 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов
ГОСТ 5151-79 Барабаны деревянные для электрических кабелей и проводов. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15846-2002 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 23216-78 Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний
ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Маркировка

3.1 Требования к месту маркирования
3.1.1 Маркировку, характеризующую изделия, наносят на барабаны с изделием, кабельную арматуру, на изоляцию, наружную оболочку или защитный шланг кабельного изделия, мерную ленту или ярлыки, прикрепляемые к барабану, катушке, бухте с изделием. Условное обозначение изделия допускается наносить на ящик с изделием.
3.1.2 Маркировка изделия, намотанного на барабан, проводится на наружной стороне щеки барабана или внутренней стороне шейки металлического барабана, или на металлическом, фанерном или из синтетических материалов ярлыке. Допускается применять картонные ярлыки или ярлыки из плотной бумаги для барабанов номером до 10 включительно по ГОСТ 5151, а также ламинированные картонные ярлыки и ламинированные ярлыки из плотной бумаги для барабанов всех номеров.
3.1.3 Маркировка изделия, намотанного на катушку, проводится на ярлыках, изготовленных из плотной бумаги, картона, синтетических материалов.
3.1.4 Маркировка изделия, смотанного в бухты, и автокомплектов, проводится на ярлыках, изготовленных из металла, фанеры, картона, плотной бумаги, синтетических материалов.
3.1.5 Маркировка изделия, отправляемого в упаковке или без упаковки в транспортную тару (катанка, проволока и др.), проводится на фанерных, металлических, картонных ярлыках, ярлыках из плотной бумаги, синтетических материалов.
При повагонной отправке изделий одной марки, одного размера и одному грузополучателю (за исключением поставок на экспорт) ярлыки должны быть прикреплены не менее чем в 10 местах, в том числе не менее двух ярлыков у дверей вагона.
3.1.6 Маркировка кабельной арматуры проводится непосредственно на изделии или ярлыке.
3.1.7 Маркировочные данные об изделии при групповом упаковывании в транспортную тару должны быть нанесены на ярлык, упакованный внутрь тары.
3.1.8 Крепление ярлыков к барабанам, бухтам с изделием должно проводиться перевязочным материалом (шпагатом, проволокой и т.д.) или приклеиванием к щеке металлических барабанов, бухте или гвоздями, или скобами к щеке деревянных барабанов. Допускается приклеивание ярлыка к упаковке бухты.
Ярлык из плотной бумаги, синтетических материалов должен быть приклеен к щеке катушки или наружной стороне упаковочной бумаги. Ярлык из картона привязывают. Не допускается применять для крепления бумажный шпагат.
3.1.9 Для обмоточных и монтажных проводов и проводов, испытуемых в воде, допускается крепить ярлык концом намотанного провода.
3.1.10 На ярлыке из картона или плотной бумаги должно быть одно или два отверстия, отстоящих от верхнего края ярлыка не менее чем на 10 мм.
3.1.11 Металлические ярлыки должны быть изготовлены из коррозионно-стойкого материала или должны иметь соответствующие защитные покрытия, предохраняющие маркировку от коррозии.
Ярлык из картона или плотной бумаги, прикрепляемый к наружной стороне щеки барабана, должен быть защищен от воздействия влаги.
3.1.12 Ярлыки из фанеры должны быть толщиной не менее 3 мм. Края ярлыков должны быть ровными без зазубрин, поверхность - чистой и ровной.
3.2 Требования к способу маркирования
3.2.1 Маркировку на изделия наносят одним из способов:
- литейным;
- краской;
- печатным (в том числе лазерным) способом;
- тиснением;
- с использованием отличительных нитей;
- с использованием мерной опознавательной ленты;
- литографией.
3.2.2 Маркировку на ярлык наносят:
- на металлический - краской, фотоспособом, выбиванием с последующим покрытием атмосферостойким лаком (за исключением ярлыков из алюминия), литографией;
- на фанерный, картонный, бумажный, синтетический - штампом, типографическим печатным способом или от руки несмываемой краской или пастой темного цвета.
Маркировку на барабан наносят по трафарету или от руки краской, контрастной фону. Допускаются другие способы нанесения маркировки на щеку барабана.
Маркировка на барабанах и ярлыках должна сохраняться в течение гарантийного срока, установленного в стандартах или технических условиях на изделия.
Для изделий, хранение которых предусмотрено на открытых площадках и под навесом, маркировка должна быть стойкой к воздействию воды.
3.2.3 Маркировка в виде надписи, нанесенной на поверхность изоляции (для проводов и шнуров без оболочки), наружной оболочки или защитного шланга кабельного изделия может быть выполнена печатным способом или тиснением. Нанесение маркировки вдавливанием на поверхность изоляции не допускается.
Маркировку в виде надписи наносят в соответствии с маркировкой на ярлыке, дублируя маркировочные данные, обеспечивающие идентификацию изделия.
Надпись, как правило, содержит марку или условное обозначение изделия, наименование и/или товарный знак предприятия-изготовителя, год выпуска; знаки линейной длины изделия; содержание маркировки в виде надписи должно соответствовать установленному в стандартах или технических условиях на изделия.
Маркировочные знаки надписи должны быть нанесены через равномерные промежутки. Расстояние между концом одной надписи и началом следующей должно соответствовать указанному в стандартах или технических условиях на изделия.
Цвет букв (цифр), выполненных печатным способом, должен быть контрастным по отношению к цвету изоляции, наружной оболочки или защитного шланга.
Маркировка, нанесенная печатным способом, должна быть четкой и прочной.
3.2.4 При необходимости способ маркировки указывают в стандартах или технических условиях на изделия.
3.3 Требования к содержанию маркировки
3.3.1 Маркировка должна содержать основные (обязательные) и дополнительные маркировочные данные, характеризующие изделия.
Для просмотра документа целиком скачайте его >>>
