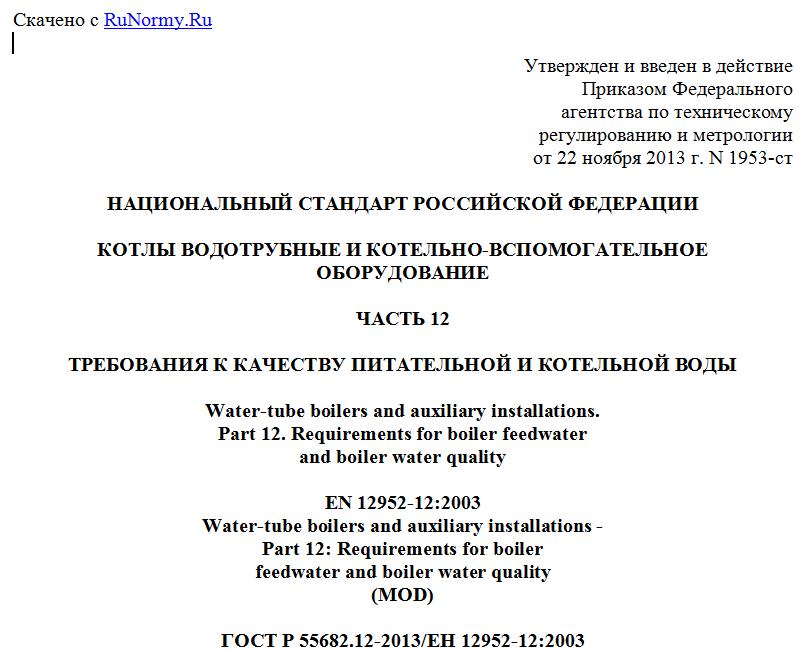

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1953-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОТЛЫ ВОДОТРУБНЫЕ И КОТЕЛЬНО-ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ
ЧАСТЬ 12
ТРЕБОВАНИЯ К КАЧЕСТВУ ПИТАТЕЛЬНОЙ И КОТЕЛЬНОЙ ВОДЫ
Water-tube boilers and auxiliary installations.
Part 12. Requirements for boiler feedwater
and boiler water quality
EN 12952-12:2003
Water-tube boilers and auxiliary installations -
Part 12: Requirements for boiler
feedwater and boiler water quality
(MOD)
ГОСТ Р 55682.12-2013/ЕН 12952-12:2003
ОКС 27.010
Дата введения
1 января 2015 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Энергомашиностроительный Альянс" (ОАО "ЭМАльянс") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 244 "Оборудование энергетическое стационарное"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1953-ст
4 Настоящий стандарт является модифицированным по отношению к региональному стандарту ЕН 12952-12:2003 "Котлы водотрубные и вспомогательные установки. Часть 12. Требования к питательной воде котла" (EN 12952-12:2003 "Water-tube boilers and auxiliary installations - Part 12: Requirements for boiler feedwater and boiler water quality"), путем включения в него дополнительных требований, информация о которых приведена во введении.
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (gost.ru)
Введение
В настоящий стандарт включены дополнительные по отношению к европейскому стандарту ЕН 12952-12 требования, отражающие потребности национальной экономики Российской Федерации и особенности изложения национальных стандартов (в соответствии с ГОСТ Р 1.5), которые приведены в тексте курсивом.
Серия стандартов ГОСТ Р 55682 состоит из следующих частей, объединенных под общим названием "Котлы водотрубные и котельно-вспомогательное оборудование":
- Часть 1: Общие положения;
- Часть 2: Материалы для деталей котлов, работающих под давлением, и для вспомогательных устройств;
- Часть 3: Конструкция и расчеты для частей котла, работающих под давлением;
- Часть 4: Расчет в процессе эксплуатации предполагаемого срока службы котла;
- Часть 5: Конструктивное исполнение и технология производства частей котла, работающих под давлением;
- Часть 6: Контроль и испытания в процессе изготовления, документация и маркировка частей котла, работающих под давлением;
- Часть 7: Требования к оборудованию для котлов;
- Часть 8: Требования к топкам котлов, работающих на жидких и газообразных топливах;
- Часть 9: Требования к топкам котлов, работающих на пылеугольном топливе;
- Часть 10: Требования к защитным устройствам от превышения допустимого давления;
- Часть 11: Требования к ограничительным устройствам котлов и котельно-вспомогательного оборудования;
- Часть 12: Требования по качеству питательной и котловой воды;
- Часть 13: Требования к установкам газоочистки;
- Часть 14: Требования к установкам снижения окислов азота дымовых газов;
- Часть 15: Приемочные испытания;
- Часть 16: Требования к котлам с колосниковыми решетками, а также к котлам с псевдоожиженным кипящим слоем;
- CEN/CR 12952-17: Руководящее указание по привлечению независимой от изготовителя инспектирующей организации.
Все части серии стандартов являются взаимосвязанными. Таким образом, при конструировании и изготовлении котлов потребуется применение нескольких частей одновременно с целью удовлетворения всех требований настоящего стандарта.
Примечание - Части 4 и 15 не требуются на этапе проектирования, изготовления и монтажа котла.
1 Область применения
Настоящий стандарт распространяется на все водотрубные котлы согласно определению, приведенному в ГОСТ Р ЕН 12952-1, нагрев которых осуществляется за счет сжигания одного или нескольких видов топлива или горячими газами с целью генерирования пара и/или горячей воды.
Настоящий стандарт распространяется на область парогенератора между входом питательной воды и выходом пара. Качество генерируемого пара находится вне сферы действия этого стандарта.
Цель настоящего национального стандарта состоит в том, чтобы гарантировать эксплуатацию котла с низким риском для персонала, самого котла и связанных с ним компонентов котельной установки.
Примечание - Достижение оптимальной экономичной эксплуатации не является целью настоящего стандарта. По определенным причинам может быть более целесообразным оптимизировать химические свойства для того чтобы:
- улучшить термический КПД;
- повысить готовность и надежность установки;
- повысить чистоту пара;
- снизить затраты на техническое обслуживание - ремонт, химическую очистку и т.д.
В этой части устанавливаются минимальные требования к специфическим видам воды для снижения риска коррозии, оседания шлама или образования отложений, которые могут привести к повреждениям, разрыву или другим эксплуатационным проблемам.
Примечание - При составлении этой части предполагалось, что лицо, применяющее настоящий стандарт имеет достаточно знаний о строительстве и эксплуатации котлов, а также достаточное понимание химии воды и пара.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ЕН 12952-1-2012 Котлы водотрубные и котельно-вспомогательное оборудование. Часть 1. Общие положения (ЕН 12952-1:2001 "Котлы водотрубные и вспомогательные установки. Часть 1. Общие положения", IDT)
ГОСТ Р ЕН 12952-7-2013 Котлы водотрубные и котельно-вспомогательное оборудование. Часть 7. Требования к оборудованию для котлов (ЕН 12952-7:2002 "Котлы водотрубные и вспомогательные установки. Часть 7. Требования к оборудованию котла", IDT).
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р ЕН 12952-1, а также следующие термины с соответствующими определениями:
3.1 электропроводность прямая (direct conductivity): Электропроводность воды, измеренная прямым методом.
3.2 электропроводность H-катионированной пробы (cation (acid) conductivity): Электропроводность воды, измеренная в форме концентрации ионов водорода при непрерывном протекании через сильнокислый катионообменник.
3.3 вода подпиточная (make-up water): Вода для компенсации потерь воды и пара в системе.
3.4 вода питательная (feed water): Смесь возвратного конденсата и/или подпиточной воды, подаваемой в котел.
3.5 вода питательная деминерализованная (demineralized feed water): Вода с содержанием электролитов, соответствующим электропроводности менее 0,2 мкСм/см, и содержанием кремниевой кислоты (SiO2) менее 0,02 мг/л.
3.6 вода котельная (boiler water): Вода внутри котла с естественной или принудительной циркуляцией.
3.7 вода, впрыскиваемая в пароохладитель (superheater spray water): Вода для впрыскивания с целью регулирования температуры пара.
4 Водоподготовка
Определенные характеристики питательной и котельной воды необходимо улучшать путем обработки химикатами.
Такая водоподготовка может способствовать:
- стимулированию образования слоев магнетита или других защитных оксидных слоев;
- уменьшению коррозии благодаря оптимизации величины pH;
- стабилизации жесткости или предотвращению либо минимизированию образования котельной накипи;
- достижению химического связывания остаточного кислорода;
- образованию особых слоев с защитным эффектом благодаря образованию пленки на металлических поверхностях.
Обычные средства для водоподготовки содержат, например, гидроксид натрия и калия, фосфат натрия, сульфит натрия, аммиак и гидразин.
Регулируемая водоподготовка фосфатом может быть полезной для регулирования pH котельной воды.
Примечание - Использование некоторых из этих химикатов может быть ограничено в отдельных странах.
Однако в течение многих лет используют и органические средства для водоподготовки. Если используют органические средства для водоподготовки, то поставщиком химических продуктов должны быть установлены используемые количества и способы, а также методики анализа.
