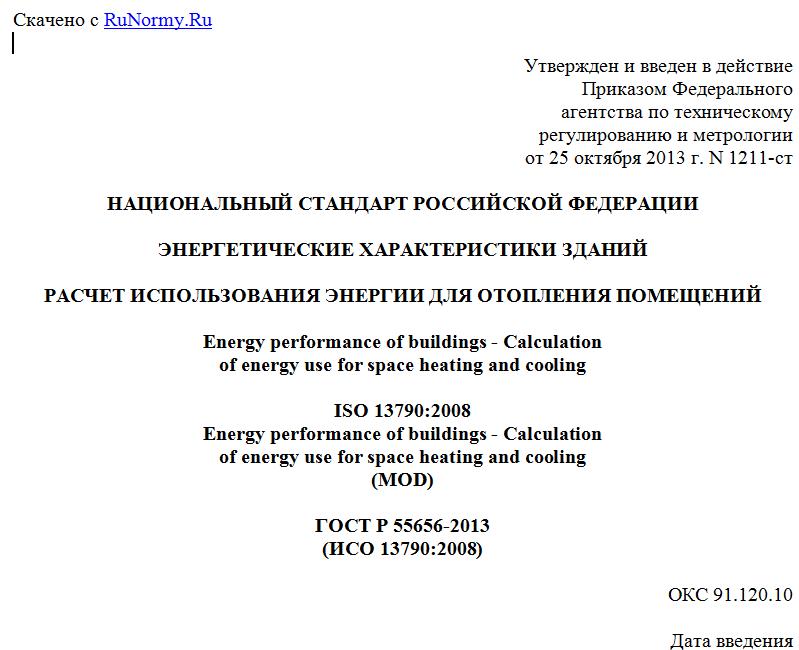

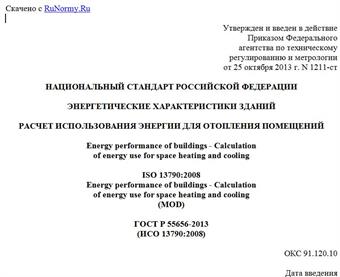

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 октября 2013 г. N 1211-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭНЕРГЕТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗДАНИЙ
РАСЧЕТ ИСПОЛЬЗОВАНИЯ ЭНЕРГИИ ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ
Energy performance of buildings - Calculation
of energy use for space heating and cooling
ISO 13790:2008
Energy performance of buildings - Calculation
of energy use for space heating and cooling
(MOD)
ГОСТ Р 55656-2013
(ИСО 13790:2008)
ОКС 91.120.10
Дата введения
1 июля 2015 года
Предисловие
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации N 39 "Энергосбережение, энергетическая эффективность, энергоменеджмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25 октября 2013 г. N 1211-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 13790:2008 "Энергетические характеристики зданий. Расчет использования энергии для отопления помещений" (ISO 13790:2009 "Energy performance of buildings - Calculation of energy use for space heating and cooling"). При этом дополнительные слова (фразы, показатели, их значения), включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и/или особенностей российской национальной стандартизации, выделены полужирным курсивом (с подчеркиванием сплошной горизонтальной чертой).
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт является нормативным документом по расчету годовых затрат тепловой и электрической энергий на поддержание микроклимата в помещениях здания при его отоплении и охлаждении, то есть на отопление, вентиляцию и охлаждение с помощью местных аппаратов или панельной, совмещенной с ограждающими конструкциями, системой охлаждения помещения. При этом учитывается потребление теплоты и холода всеми обслуживающими помещение системами, с учетом возможной утилизации теплоты вытяжного воздуха и других вторичных энергоресурсов, и пассивное использование теплоты солнечной радиации и бытовых источников. Настоящий стандарт не распространяется на расчет энергопотребления систем кондиционирования воздуха и других систем, увлажняющих или осушающих приточный воздух или воздух помещений. Поэтому в стандарте расчеты проводятся на основе потоков явной теплоты.
Данный стандарт разработан для расчета отапливаемых или охлаждаемых жилых, общественных и производственных зданий по соответствующим им исходным данным, учитывающим влияние специфических физических процессов, протекающих в них, на точность процедур расчета.
1.1. Назначение стандарта
Стандарт предназначен:
&а)& для оценки соответствия отдельных элементов и систем в целом нормам поддержания заданного микроклимата и теплозащиты здания;
&б)& для сравнения энергетических характеристик различных альтернативных решений проектируемого здания;
&в)& для выяснения уровня энергетических характеристик существующих зданий;
&г)& для оценки предполагаемых мероприятий по энергосбережению в существующих зданиях с помощью расчета энергопотребления с и без принятия мер по энергосбережению;
&д)& для прогнозирования потребности в энергии на региональном или национальном уровне с помощью расчета энергопотребления типичных зданий - представителей рынка строительства.
1.2. Деление зданий на зоны
Ввиду различных требований к микроклимату отдельных помещений или различных режимов работы здание может быть разделено на несколько зон с различными заданными температурами помещений.
В зависимости от условий здание:
- все здание может моделироваться одной зоной;
- может разделяться на несколько зон для выполнения многозонного расчета без учета теплового взаимодействия между зонами;
- может разделяться на несколько зон для выполнения многозонного расчета с учетом теплового взаимодействия между зонами.
Условия отнесения помещений к одной зоне:
- требуемая температура для различных помещений одной зоны отличается не более чем на 6 (4) °C. Требуемую температуру в зоне следует принимать;
- помещения обслуживаются одной или однотипными системами отопления или охлаждения;
- регулирование поддержания заданной температуры в помещениях осуществляется по одному принципу (например, в холодный период с помощью терморегуляторов, установленных на отопительных приборах);
- помещения используются в одинаковом временном режиме;
- в помещениях имеются приблизительно одинаковые суммарные за сутки удельные тепловыделения, в том числе от людей, освещения, технологического или другого тепловыделяющего оборудования, солнечной радиации, транзитных трубопроводов и воздуховодов и т.д., или все выделения теплоты, имеющие место в помещениях одной зоны, можно считать равномерно распределенными по площади всех помещений;
- к одной зоне относятся не только функциональные помещения, но и небольшие коридоры, холлы и другие вспомогательные помещения, двери в которые из функциональных помещений часто открываются, если их суммарная площадь не превышает 30% общей площади зоны;
- средний воздухообмен, приходящийся на 1 м2 площади помещений, отличается не более чем в 1,5 (4) раза.
1.3. Необходимые исходные данные
Основными исходными параметрами настоящего стандарта являются:
- климатические данные;
- требования к внутренним условиям в помещениях здания (температуре, распределению ее по высоте, подвижности воздуха);
- принятые теплозащитные качества наружных ограждающих конструкций;
- расчетные тепловые и электрические мощности систем отопления, вентиляции и охлаждения;
- теплопоступления от внутренних источников и солнечной радиации;
- описание здания и его составных частей, систем и их обслуживающих;
- данные, относящиеся к топологии систем отопления, охлаждения, горячему водоснабжению, вентиляции и системам освещения;
- требования к разбивке здания на различные зоны для расчета;
- принятые вентиляционные расходы наружного и рециркуляционного воздуха;
- источники тепловой, электрической и утилизированной в здании (например, теплоты вытяжного воздуха) энергии;
- расход и температура воздуха вентиляции (в случае предварительного нагревания или охлаждения) и соответствующее энергопотребление для перемещения воздуха, предварительного подогрева или охлаждения;
- параметры управления.
1.4. Основные результаты
Основными результатами расчетов по стандарту являются:
- годовое теплопотребление инженерными системами, обслуживающими здание для отопления и охлаждения помещений;
- годовое энергопотребление инженерными системами, обслуживающими здание для отопления и охлаждения помещений;
- определение длительности сезонов отопления и охлаждения (в часах работы системы), влияющей на энергопотребление инженерными системами отопления, охлаждения и вентиляции зданий.
Дополнительной информацией из результатов расчетов по стандарту могут быть:
- помесячные значения потребностей в тепловой и электрической энергии;
- помесячные значения основных элементов энергетического баланса, например, теплопотерь, теплоты, вносимой вентиляцией, притоков теплоты от внутренних источников, солнечной теплоты;
- вклад пассивных солнечных притоков теплоты и теплоты внутренних источников;
- вклад непроизводственных потерь теплоты от инженерных систем отопления, вентиляции, охлаждения, горячего водоснабжения, освещения.
Важно то, что процедуры расчета являются четкими, воспроизводимыми и предоставляют возможность контроля результатов.
1.5. Климатическая информация для различных расчетов
Для систем, работающих без контроля влажности, необходимы данные о температуре наружного воздуха, интенсивности солнечной радиации и скорости ветра.
Климатическая информация, используемая для расчетов, в зависимости от требуемой детализации результатов или от необходимости учета меняющихся в течение года параметров (например, солнечной радиации) должна быть по-разному детализирована. Причем, скорость ветра, влияние которой на результатах расчета сказывается в меньшей степени, чем влияние температуры наружного воздуха и интенсивности солнечной радиации, можно принимать по средним за месяц или сезон величинам.
Для безынерционных систем, энергопотребление которых линейно зависит от температуры наружного воздуха, выполнять расчеты возможно по усредненным за некоторый период (месяц, сезон) температурам и суммам интенсивностей падающей на различно ориентированные вертикальные и горизонтальную поверхности солнечной радиации за этот период. При этом температура наружного воздуха должна быть усреднена за период работы системы (сезон и/или часть суток).
Расчет энергопотребления системами, отапливающими или охлаждающими помещения зданий в нестационарном тепловом режиме, следует выполнять по средним за месяц климатическим данным, включающим в себя суточный ход температуры наружного воздуха и солнечной радиации.
Использование более подробной климатической информации, например, в форме "типичного года" относится скорее не к проектной, а к научно-исследовательской работе, и в настоящем стандарте не рассматривается. Хотя для уникальных объектов может возникнуть необходимость в таких расчетах, которые должна выполнять специализированная организация.
Следует иметь в виду, что в расчетах применяется, как правило, средняя за многолетний период климатическая информация, разброс которой от года к году может быть достаточно большим. Даже использование данных, усредненных за последние 10 - 15 лет, не гарантирует близости принятых климатических условий к тем, которые будут наблюдаться в ближайшем будущем. Поэтому полученные результаты энергопотребления системами отопления или охлаждения следует рассматривать как достаточно вероятные, но в каждом конкретном году могущие быть меньше или больше.
1.6. Точность расчетов
Следует иметь в виду, что любая детализация расчета базируется на дополнительной исходной информации. Отсутствие точности в исходной информации неизбежно приведет к искажению результата. Расширение постановки задачи также требует скрупулезного отношения ко всем величинам, которыми приходится оперировать в расчете.
Точность расчетов, связанных с усреднением энергопотребления за месяц или даже за сезон, предполагает, что все колебания нагрузки уравновешивают друг друга. Наличие в отдельные моменты времени холодного периода года теплоизбытков, которые не могут быть ассимилированы, приводит к превышению расчетной температуры помещения. Этот факт учитывается коэффициентами, уменьшающими сумму теплопоступлений в помещения зоны здания, подлежащую вычитанию из теплопотерь. Так как теплопоступления в различных видах помещений могут значительно разниться друг от друга, для увеличения точности расчета эти коэффициенты должны корректироваться пользователем стандарта.
