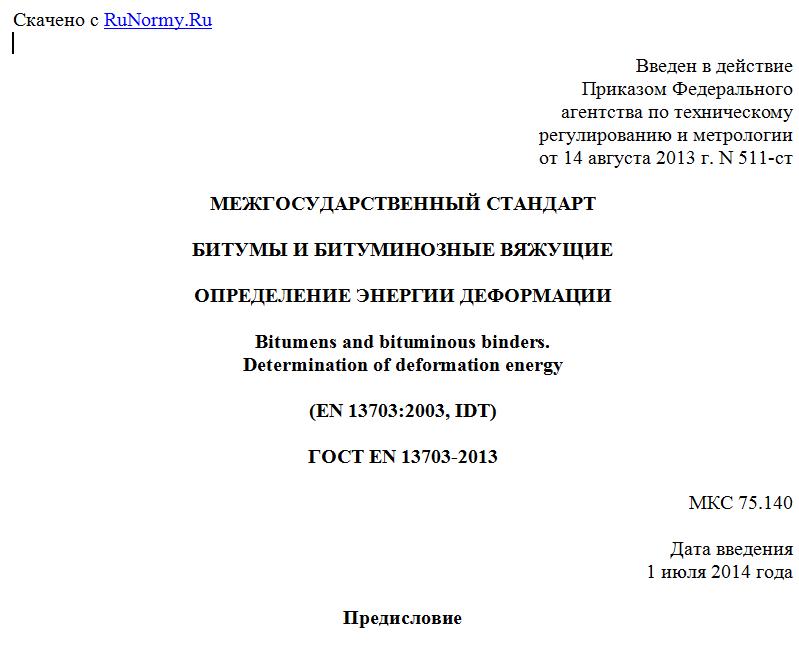

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 августа 2013 г. N 511-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БИТУМЫ И БИТУМИНОЗНЫЕ ВЯЖУЩИЕ
ОПРЕДЕЛЕНИЕ ЭНЕРГИИ ДЕФОРМАЦИИ
Bitumens and bituminous binders.
Determination of deformation energy
(EN 13703:2003, IDT)
ГОСТ EN 13703-2013
МКС 75.140
Дата введения
1 июля 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 160 "Продукция нефтехимического комплекса", Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 19 мая 2013 г. N 56-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 14 августа 2013 г. N 511-ст межгосударственный стандарт ГОСТ EN 13703-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
5 Настоящий стандарт идентичен европейскому региональному стандарту EN 13703:2003 "Битум и битуминозные вяжущие. Определение энергии деформации" ("Bitumen and bituminous binders - Determination of deformation energy", IDT).
Европейский региональный стандарт разработан техническим комитетом CEN/TC 336 "Битуминозные вяжущие" Европейского комитета по стандартизации (CEN), секретариат которого ведет AFNOR.
Наименование настоящего стандарта изменено относительно наименования указанного европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры европейского регионального стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, европейские региональные стандарты, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии ссылочных европейских региональных стандартов межгосударственным стандартам приведены в дополнительном приложении ДА.
6 ВВЕДЕН ВПЕРВЫЕ
7 ПЕРЕИЗДАНИЕ. Декабрь 2016 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1 Область применения
Настоящий стандарт устанавливает метод определения стандартной энергии деформации битуминозных вяжущих по характеристикам растяжения.
Применение настоящего стандарта связано с использованием опасных материалов, операций и оборудования. В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его использованием. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
EN 13587 Bitumen and bituminous binders - Determination of the tensile properties of bituminous binders by the tensile test method (Битум и битуминозные вяжущие. Определение механических свойств при растяжении модифицированных битуминозных вяжущих методом испытания на разрыв)
EN 13589 Bitumen and bituminous binders - Determination of the tensile properties of modified bitumen by the force ductility method (Битум и битуминозные вяжущие. Определение механических свойств модифицированного битума при растяжении)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 растягивающее усилие, Н (tensile force): Усилие, прикладываемое к образцу, подвергаемому растяжению.
3.2 удлинение D, м (elongation): Увеличение длины.
Примечание - Относительное удлинение вычисляют по формуле [(длина после испытания минус длина до испытания)/длину до испытания] x 100.
3.3 точка разрыва (breaking point): Смещение, соответствующее разрыву испытуемого образца.
3.4 энергия деформации Ei, Дж (deformation energy): Энергия, производимая образцами до перемещения i-го движущегося элемента.
3.5 стандартная энергия E'i, Дж (conventional energy): Отношение энергии деформации Ei к начальной площади сечения образцов (см2).
4 Сущность метода
Энергию деформации Ei определяют по кривым растяжения (рисунок А.1, приложение А), полученным в соответствии с EN 13587 и EN 13589, вычислением области, ограниченной:
- осью абсцисс, соответствующей удлинению;
- кривой зависимости силы от удлинения;
- параллелью оси ординат, проходящей по заданному удлинению или пределу прочности (рисунок А.2, приложение А).
Стандартную энергию E'i определяют как отношение энергии деформации к площади поперечного сечения образца до проведения испытания.
Примечание - Стандартную энергию называют также энергией когезии.
5 Аппаратура
Калькулятор, позволяющий определить площадь по числовым данным, или любое устройство, позволяющее рассчитать площадь по графическим данным.
6 Проведение испытаний
6.1 Вычисление энергии по числовым данным
Для каждого испытуемого образца вычисляют энергию по компьютерным данным пары сила/удлинение. Для расчета используют любое специальное программное обеспечение по обработке данных компьютерного рабочего листа. Этот способ расчета наиболее предпочтителен.
6.2 Вычисление энергии по графическим данным
Для каждого образца энергию вычисляют по приблизительной кривой, полученной на записывающем устройстве. Эта кривая аналогична кривой, показанной на рисунке А.2 приложения А.
6.2.1 Определение единицы энергии Eu
Единицу энергии определяют как энергию (Дж), соответствующую 1 см2 бумажной ленты записывающего устройства.
6.2.1.1 Определение единичной силы Fu
Используя максимальную мощность устройства измерения силы и его чувствительность (%), определяют значение номинальной силы (Н) по всем полученным данным. Затем вычисляют единичную силу Fu, соответствующую 1 см на оси ординат, по формуле
(1)
где F - номинальная мощность измерительного прибора с учетом чувствительности, Н;
L - длина шкалы оси ординат, см.
6.2.1.2 Определение единичного перемещения du
Используя скорость перемещения бумажной ленты, вычисляют единичное перемещение движущегося элемента du, м, соответствующее 1 см шкалы абсцисс бумажной ленты, по формуле
(2)
где D - значение, соответствующее удлинению образца;
