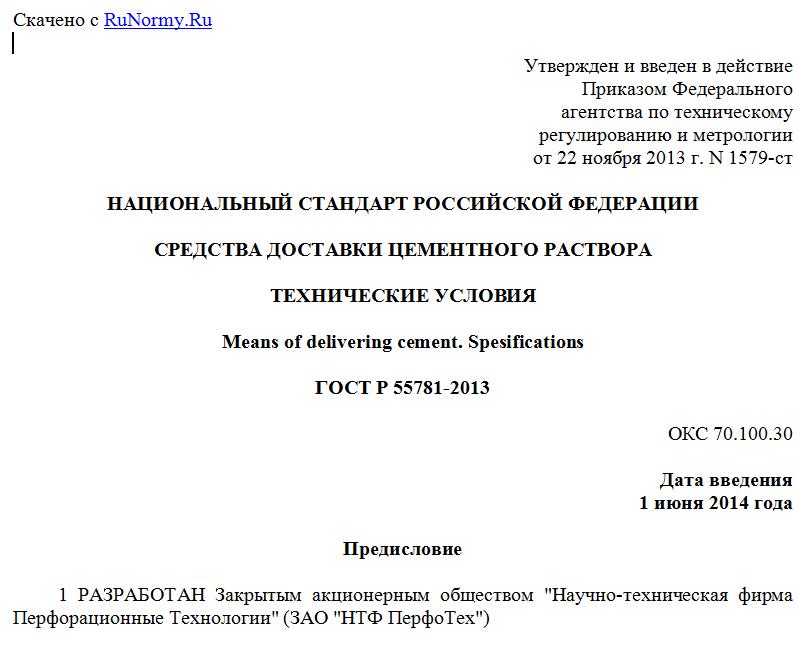

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1579-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СРЕДСТВА ДОСТАВКИ ЦЕМЕНТНОГО РАСТВОРА
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Means of delivering cement. Spesifications
ГОСТ Р 55781-2013
ОКС 70.100.30
Дата введения
1 июня 2014 года
Предисловие
1 РАЗРАБОТАН Закрытым акционерным обществом "Научно-техническая фирма Перфорационные Технологии" (ЗАО "НТФ ПерфоТех")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 105 "Взрывчатые материалы и изделия на их основе"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1579-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Апрель 2019 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на средства доставки цементного раствора (СДЦР), вновь разрабатываемые и модернизируемые, предназначенные для установки цементных разобщающих мостов в нефтяных, газовых и других скважинах, закрепленных обсадной колонной труб, заполненных водой, нефтью или другой промывочной жидкостью.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.004 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.019 <1> Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
--------------------------------
<1> В Российской Федерации действует ГОСТ Р 12.1.019-2009.
ГОСТ 12.2.003 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.061 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности к рабочим местам
ГОСТ 12.3.009 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 20.39.108 Комплексная система общих технических требований. Требования по эргономике, обитаемости и технической эстетике. Номенклатура и порядок выбора
ГОСТ 27.003 Надежность в технике. Состав и общие правила задания требований по надежности
ГОСТ 166 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427 Линейки измерительные металлические. Технические условия
ГОСТ 2015 Калибры гладкие нерегулируемые. Технические требования
ГОСТ 9378 Образцы шероховатости поверхности (сравнения). Общие технические условия
ГОСТ 9433 Смазка ЦИАТИМ-221. Технические условия
ГОСТ 10877 Масло консервационное К-17. Технические условия
ГОСТ 14192 Маркировка грузов
ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 18680 Детали пломбирования. Общие технические условия
ГОСТ 23170 Упаковка для изделий машиностроения. Общие требования
ГОСТ Р 52108 Ресурсосбережение. Обращение с отходами. Основные положения
ГОСТ Р 55590 Работы в скважинах прострелочно-взрывные. Термины и определения
ГОСТ Р 55591 Средства ликвидации аварий в скважинах. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 55590 и ГОСТ Р 55591.
4 Классификация
4.1 СДЦР подразделяют на следующие типы:
1) взрывные СДЦР;
2) невзрывные СДЦР.
4.2 Взрывные СДЦР
4.2.1 Взрывные СДЦР используют энергию взрыва взрывчатых веществ (ВВ).
4.2.2 Работу взрывных СДЦР в скважине инициирует взрывной патрон (ВП). Его устанавливают в СДЦР непосредственно на устье скважины. Транспортирование и хранение СДЦР осуществляется без ВП.
4.2.3 Осколки элементов СДЦР после взрыва в скважине не должны препятствовать и осложнять дальнейшую эксплуатацию скважины.
4.3 Невзрывные СДЦР
4.3.1 Срабатывание невзрывных СДЦР не должно препятствовать и осложнять дальнейшую эксплуатацию скважины.
5 Технические требования
5.1 Основные показатели и характеристики
5.1.1 Показатели назначения
5.1.1.1 Изделия СДЦР предназначены для установки цементных разобщающих мостов в нефтяных, газовых и других скважинах, закрепленных обсадной колонной труб, заполненных водой, нефтью или другой промывочной жидкостью. При срабатывании изделия СДЦР из него должен выливаться цементный раствор.
5.1.1.2 Способность доставить необходимое количество цементного раствора в заданный интервал скважины определяет следующие параметры работоспособности СДЦР:
- максимально допустимое гидростатическое давление;
- максимально допустимая температура применения.
5.1.1.3 Габаритные размеры СДЦР должны соответствовать размерам обсадной колонны.
5.1.1.4 Термостойкость ВП, применяемого во взрывном СДЦР, должна соответствовать температуре и времени пребывания в скважине.
5.1.1.5 При обращении с СДЦР следует руководствоваться требованиями соответствующих руководств по эксплуатации на данные изделия.
5.1.2 Требования к конструкции
5.1.2.1 СДЦР должны изготавливаться в соответствии с требованиями настоящего стандарта и НД на СДЦР конкретных типов.
5.1.2.2 Конструкция СДЦР должна обеспечивать:
- надежную доставку цементного раствора в заданный интервал скважины;
- 100%-ное срабатывание при штатном применении.
5.1.2.3 СДЦР должны выдерживать климатические воздействия в период хранения и динамические нагрузки при транспортировке и спуске в скважину без снижения параметров работоспособности и безопасности.
5.1.2.4 Конструкция СДЦР должна обеспечивать целостность изделия в период хранения, транспортировки и спуска в скважину.
5.1.2.5 Взрывное СДЦР должно иметь надежный и эффективный узел закрепления изделия с ВВ, применяемого для разрушения детали, удерживающей цементный раствор.
5.1.2.6 Обработанные поверхности деталей СДЦР не должны иметь заусенец, забоин, трещин и других дефектов. Резьбы не должны иметь сорванных ниток, искаженного профиля, забоин, выхватов. На концах резью должны быть заходные фаски.
5.1.2.7 Выбранный вид и материал антикоррозионного покрытия деталей СДЦР должен обеспечивать защиту детали в течение всего срока службы изделия.
5.1.3 Требования надежности
5.1.3.1 Номенклатура и общие правила задания показателей надежности устанавливают в соответствии с ГОСТ 27.003.
5.1.3.2 Срок сохраняемости (без переконсервации) - 5 лет.
5.1.3.3 Срок службы до списания при своевременной переконсервации не ограничен.
5.1.3.4 Вероятность безотказной работы - 0,9999, критерий отказа - невыливание из СДЦР цементного раствора.
