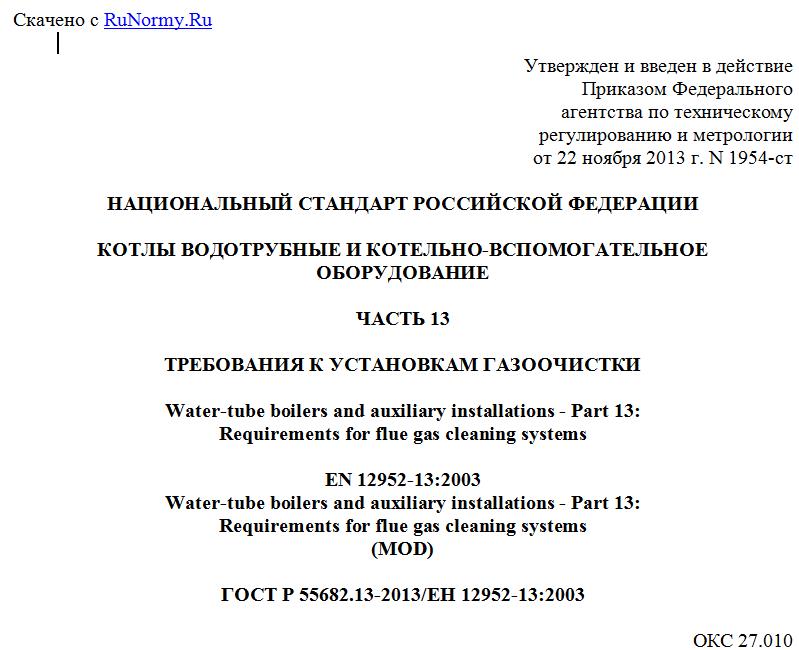

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1954-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОТЛЫ ВОДОТРУБНЫЕ И КОТЕЛЬНО-ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ
ЧАСТЬ 13
ТРЕБОВАНИЯ К УСТАНОВКАМ ГАЗООЧИСТКИ
Water-tube boilers and auxiliary installations - Part 13:
Requirements for flue gas cleaning systems
EN 12952-13:2003
Water-tube boilers and auxiliary installations - Part 13:
Requirements for flue gas cleaning systems
(MOD)
ГОСТ Р 55682.13-2013/ЕН 12952-13:2003
ОКС 27.010
Дата введения
1 января 2015 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Энергомашиностроительный Альянс" (ОАО "ЭМАльянс") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 244 "Оборудование энергетическое стационарное"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1954-ст.
4 Настоящий стандарт является модифицированным по отношению к региональному стандарту ЕН 12952-13:2003 "Котлы водотрубные и вспомогательные установки. Часть 13. Требования к системам очистки газоходов" ("Water-tube boilers and auxiliary installations - Part 13: Requirements for flue gas cleaning systems"), путем включения в него дополнительных требований, информация о которых приведена во введении.
Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном региональном стандарте, приведены в дополнительном приложении ДА.
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (gost.ru).
Введение
В настоящий стандарт включены дополнительные по отношению к региональному стандарту ЕН 12952-13 требования, отражающие потребности национальной экономики Российской Федерации и особенности изложения национальных стандартов (в соответствии с ГОСТ Р 1.5), которые приведены в тексте курсивом:
- Добавлены международные стандарты, на основе которых необходима разработка национальных стандартов для установления требований в тех областях, где они применяются.
Серия стандартов ГОСТ Р 55682 состоит из следующих частей, объединенных под общим названием "Котлы водотрубные и котельно-вспомогательное оборудование":
- Часть 1: Общие положения;
- Часть 2: Материалы для деталей котлов, работающих под давлением, и для вспомогательных устройств;
- Часть 3: Конструкция и расчеты для частей котла, работающих под давлением;
- Часть 4: Расчет в процессе эксплуатации предполагаемого срока службы котла;
- Часть 5: Конструктивное исполнение и технология производства частей котла, работающих под давлением;
- Часть 6: Контроль и испытания в процессе изготовления, документация и маркировка частей котла, работающих под давлением;
- Часть 7: Требования к оборудованию для котлов;
- Часть 8: Требования к топкам котлов, работающих на жидких и газообразных топливах;
- Часть 9: Требования к топкам котлов, работающих на пылеугольном топливе;
- Часть 10: Требования к защитным устройствам от превышения допустимого давления;
- Часть 11: Требования к ограничительным устройствам котлов и котельно-вспомогательного оборудования;
- Часть 12: Требования по качеству питательной и котловой воды;
- Часть 13: Требования к установкам газоочистки;
- Часть 14: Требования к установкам снижения окислов азота дымовых газов;
- Часть 15: Приемочные испытания;
- Часть 16: Требования к котлам с колосниковыми решетками, а также к котлам с псевдоожиженным кипящим слоем;
- CEN/CR 12952-17: Руководящее указание по привлечению независимой от изготовителя инспектирующей организации.
Все части серии стандартов являются взаимосвязанными. Таким образом, при конструировании и изготовлении котлов, потребуется применение нескольких частей одновременно с целью удовлетворения всех требований настоящего стандарта.
Примечание - Части 4 и 15 не требуются на этапе проектирования, изготовления и монтажа котла.
1 Область применения
Настоящий стандарт регламентирует проектирование оборудования котельных установок для снижения содержания в дымовых газах веществ, загрязняющих воздух.
Примечание - Последствия взрыва не учитываются в настоящем стандарте.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 55682.8-2013\ЕН 12952-8:2002 Котлы водотрубные и котельно-вспомогательное оборудование. Часть 8: Требования к топкам котлов, работающих на жидких и газообразных топливах
ГОСТ Р 55682.14-2013\ЕН 12952-14:2004 Котлы водотрубные и котельно-вспомогательное оборудование. Часть 14: Требования к установкам снижения окислов азота дымовых газов
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Проектирование, расчет, конструирование
3.1 Части установки, сосуды, абсорберы, DeNOx-реакторы, скрубберы, теплообменники, трубопроводы, каналы, компенсаторы, запорные органы, отсечные пластины и другое соответствующее оборудование должны быть спроектированы таким образом, чтобы они могли надежно принимать механические нагрузки от внутреннего давления (в ряде случаев также от вакуума) собственного веса и дополнительных сил, например, компенсационных перестановочных сил, при предусмотренной рабочей температуре и времени эксплуатации. Давления и нагрузки, возникающие в случае неполадок в работе, и их последствия следует учитывать отдельно. При этом коэффициент запаса прочности в пересчете на определяющий предел текучести должен составлять не менее 1,0.
Необходимо предотвращать возможное снижение температуры среды ниже температуры точки росы и ее последствия с помощью соответствующих мероприятий или путем выбора подходящих материалов. Дополнительные воздействия, например, коррозионные/эрозионные разрушения под действием других химических компонентов дымового газа, при необходимости, следует учитывать посредством прибавок к расчетной толщине стенки. Для частей установки, вмещающих вещества, которые могут причинить вред грунтовым или поверхностным водам, необходимо подтверждение их пригодности согласно европейским стандартам (например, [1]).
3.2 Если в месте установки нет отклонений нагрузочных режимов, то в основу расчета берут обычные проектные нагрузки согласно [2].
Для дополнительных нагрузок, которые не учтены вышеприведенными стандартами, определяющие значения следует брать из расчетных параметров, причем необходимо различать нормальные и аномальные эксплуатационные уровни нагрузок.
3.3 Сосуды, работающие под давлением без огневого подвода теплоты, входящие в установку, необходимо проектировать и изготавливать согласно [2].
3.4 Проектирование должно гарантировать, что ни при одном режиме работы давление дымового газа не превысит максимального и не опустится ниже минимального значения. Особое внимание необходимо обращать на положение заслонок и подачу насосов и вентиляторов.
3.5 Проектирование деталей следует вести с учетом необходимости использования антикоррозионных материалов в облицовках и покрытиях.
3.6 Детали установки для очистки дымовых газов должны удовлетворять соответствующим европейским документам (например, [3], [4]). Следует учитывать противопожарные требования.
3.7 Топочные устройства для повторного нагрева дымовых газов (например, плоские горелки) проектируют согласно ГОСТ Р 55682.8.
4 Оснащение и установка
4.1 Для предотвращения отклонений давления и температуры должны быть предусмотрены подходящие управляющие устройства:
a) в газовом тракте, например, путем отключения топки или переключения на байпасирование дымового газа;
b) в закрытых зонах при работе:
- дополнительных топок для повторного нагрева дымовых газов,
- вентиляторов уплотняющего воздуха в уплотняющих заслонках,
- вентиляторов.
c) при выходе из строя или нарушениях в работе:
- оборудования, например, вентиляторов, теплообменников, дополнительных горелок,
- заслонок.
Электрические устройства управления с защитной функцией должны соответствовать требованиям [5].
4.2 Для обеспечения отвода конденсата, который может образоваться при снижении температуры среды ниже температуры точки росы, должны быть предусмотрены стоки.
4.3 В сосудах, каналах и пр. для облегчения необходимых работ по техническому обслуживанию должны быть предусмотрены отверстия для осмотра, например, лазы с дверцами.
4.4 Рекомендуется соблюдать следующие размеры отверстий для осмотра:
