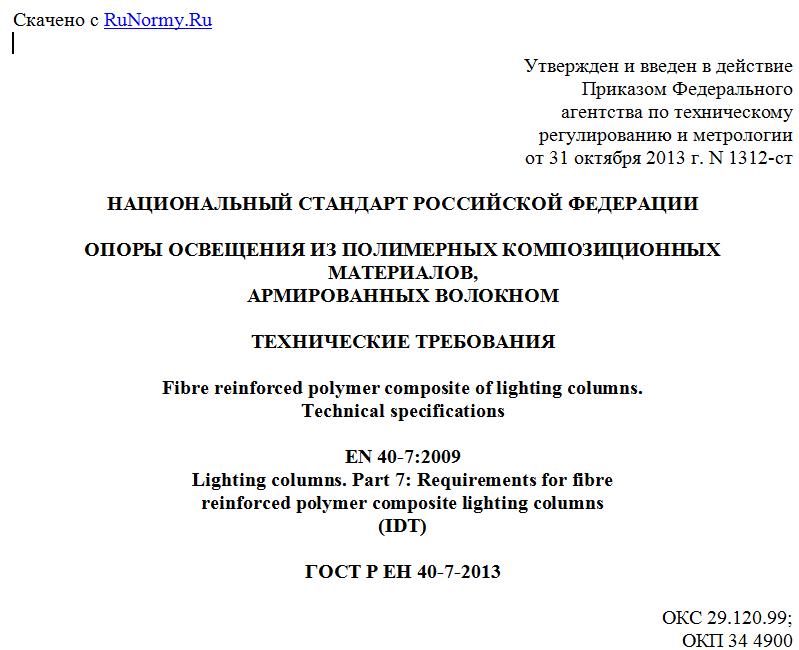

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 31 октября 2013 г. N 1312-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОПОРЫ ОСВЕЩЕНИЯ ИЗ ПОЛИМЕРНЫХ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ,
АРМИРОВАННЫХ ВОЛОКНОМ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Fibre reinforced polymer composite of lighting columns.
Technical specifications
EN 40-7:2009
Lighting columns. Part 7: Requirements for fibre
reinforced polymer composite lighting columns
(IDT)
ГОСТ Р ЕН 40-7-2013
ОКС 29.120.99;
ОКП 34 4900
Дата введения
1 сентября 2014 года
Предисловие
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 39 "Энергосбережение, энергетическая эффективность, энергоменеджмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 31 октября 2013 г. N 1312-ст.
4. Настоящий стандарт идентичен региональному стандарту ЕН 40-7:2009 "Столбы фонарные. Часть 7. Требования к фонарным столбам из полимерных композиционных материалов, армированных волокном" (EN 40-7:2009 "Lighting columns. Part 7: Requirements for fibre reinforced polymer composite lighting columns").
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает технические требования к опорам освещения из полимерных композиционных материалов, армированных волокном (далее - опоры). Стандарт содержит требования к материалам, из которых изготавливают опоры, и устанавливает методы их испытаний. Стандарт распространяется на опоры наружного освещения высотой не более 20 м для венчающих светильников, а также на опоры высотой не более 18 м с кронштейном для светильников. Настоящий стандарт устанавливает классы опор в зависимости от сопротивляемости горизонтальным ветровым нагрузкам и устойчивости к динамическому воздействию (в случае наезда транспортного средства (пассивная безопасность)).
2. Нормативные ссылки
Нижеуказанные стандарты содержат положения, которые посредством ссылок в данном тексте составляют положения настоящего стандарта.
Для датированных ссылок применяют только ту версию, которая была упомянута в тексте. Для недатированных ссылок необходимо использовать самое последнее издание документа (включая любые поправки).
ЕН 40-1:1991 Опоры освещения. Часть 1. Термины и определения (EN 40-1:1991, Lighting columns - Part 1: Definitions and terms)
pr ЕН 40-2:1991 Опоры освещения. Часть 2. Общие требования и размеры (pr EN 40-2:1991, Lighting columns - Part 2: General requirements and dimensions)
ЕН 40-3-1 Опоры освещения. Часть 3-1. Конструкция и контроль. Технические условия для расчетных нагрузок (EN 40-3-1, Lighting columns - Part 3-1: Design and verification - Specification for characteristic loads)
ЕН 40-3-2 Опоры освещения. Часть 3-2. Конструкция и контроль. Проверка конструкции по типовым испытаниям (EN 40-3-2, Lighting columns - Part 3-2: Design and verification - Verification by testing)
pr ЕН 40-3-3:1996 Опоры освещения. Часть 3-3. Конструкция и контроль. Проверка расчетом (pr EN 40-3-3:1996, Lighting columns - Part 3-3: Design and verification - Verification by calculation)
ЕН 12767 Пассивная безопасность несущих конструкций для оборудования автомобильных дорог. Требования и методы испытаний (EN 12767, Passive safety of support structures for road equipment - Requirements and test methods)
ЕН 50102 Степени защиты, обеспеченные кожухами, для электрического оборудования от внешних механических воздействий (IK-код) (EN 50102, Degrees of protection provided by enclosures for electrical equipment against external mechanical impacts (IK code))
ЕН ИСО 527-4 Пластмассы. Определение механических свойств при растяжении. Часть 4. Условия испытаний для изотропных и анизотропных пластмассовых композиционных материалов, армированных волокнами (ИСО 527-4:1997) (EN ISO 527-4, Plastics - Determination of tensile properties - Part 4: Test conditions for isotropic and anisotropic fibre-reinforced plastic composites (ISO 527-4:1997))
ЕН ИСО 527-5 Пластмассы. Определение механических свойств при растяжении. Часть 5. Условия испытаний для пластмассовых композиционных материалов, армированных однонаправленными волокнами (ИСО 527-5:1997) (EN ISO 527-5, Plastics - Determination of tensile properties - Part 5: Test conditions for unidirectional fibre-reinforced plastic composites (ISO 527-5:1997))
ЕН ИСО 14125 Композиционные материалы, армированные волокнами. Определение прочности при изгибе (ИСО 14125:1998) (EN ISO 14125, Fibre-reinforced plastic composites - Determination of flexural properties (ISO 14125:1998))
ЕН ИСО 14129 Композиционные материалы, армированные волокнами. Определение прочности при сдвиге/деформации в плоскости, включая модуль упругости при сдвиге, методом испытания на растяжение под углом +/- 45° (ИСО 14129:1997) (EN ISO 14129, Fibre-reinforced plastic composites - Determination of the in-plane shear stress/shear strain response, including the in-plane shear modulus and strength, by the +/- 45° tension test method (ISO 14129:1997)).
3. Термины и определения
В настоящем стандарте применены термины по ЕН 40-1:1991.
4. Условные обозначения
В настоящем стандарте в дополнение к приведенным в pr ЕН 40-3-3 условным обозначениям использованы следующие условные обозначения:
K - коэффициент, применяемый с коэффициентом при расчете прочности при изгибе;
E1 - модуль упругости при продольном изгибе;
E2 - модуль упругости при поперечном изгибе;
G - модуль сдвига при продольной нагрузке;
V12 - коэффициент Пуассона (отношение поперечного относительного укорочения к продольному относительному удлинению образца при растяжении);
V21 - коэффициент Пуассона при изменении направления нагрузки (при сжатии образца);
- прочность материала опоры при сдвиге;
- константа.
Примечание. Определения условных обозначений приведены в тексте настоящего стандарта.
5. Материалы
5.1. Армирующий волокнистый материал
Опоры изготовляют из композиционных материалов, содержащих полимерную смолу (матрицу), армированную высокопрочным волокнистым материалом.
Армирующий волокнистый материал должен обладать механическими свойствами и прочностью, соответствующими условиям окружающей среды и предусмотренному сроку службы опоры. В качестве армирующего материала применяют стеклянное волокно (далее - стекловолокно) марки E, обладающее основными свойствами, приведенными в Приложении A.
Дополнительные или иные волокнистые материалы должны обладать аналогичными или лучшими механическими свойствами и прочностью, чем у стекловолокна марки E.
Каждая поставляемая изготовителю опор партия волокнистого материала должна иметь сертификат соответствия, подтверждающий, что партия соответствует техническим требованиям изготовителя волокнистого материала.
5.2. Полимерная смола
Полимерная смола должна обладать механическими свойствами и прочностью, соответствующими условиям окружающей среды и предусмотренному сроку службы опоры, а также должна обладать технологическими свойствами, соответствующими технологии производства и процессу армирования волокнами.
Рекомендуется применять затвердевающую при положительной температуре изофталево-полиэстеровую смолу, обладающую основными свойствами, приведенными в Приложении A, таблица A.3. Дополнительные или иные смолы должны обладать аналогичными или лучшими механическими свойствами и прочностью, чем у изофталево-полиэстеровой смолы. Содержание наполнителя не должно отрицательно влиять на механические свойства и прочность смолы.
Для того чтобы в течение предусмотренного срока службы свести к минимуму ухудшение свойств материала и его выцветание, в смолу добавляют стабилизирующий компонент, снижающий воздействие ультрафиолетового излучения.
Каждая поставляемая изготовителю опор партия смолы должна иметь сертификат соответствия, подтверждающий, что партия соответствует техническим требованиям изготовителя смолы.
5.3. Места присоединения и крепления элементов опоры
Места присоединения и крепления элементов опоры, выполняющие несущую функцию, должны состоять из полимерных композиционных материалов или других материалов, обладающих аналогичной или более высокой прочностью.
6. Размеры
Основные размеры опор должны соответствовать pr ЕН 40-2.
7. Определение параметров
Параметры опор определяют в соответствии с ЕН 40-3-1, ЕН 40-3-2, pr ЕН 40-3-3 и Приложением B к настоящему стандарту.
Конструкция опоры должна выдерживать собственный вес и ветровые нагрузки, установленные в ЕН 40-3-1.
Конструкцию опоры проверяют расчетом в соответствии с pr ЕН 40-3-3 или по результатам испытаний в соответствии с ЕН 40-3-2. В случае, если выбирают расчет, то методика расчета и применяемые параметры необходимо подтвердить при помощи соответствующих испытаний (см. Приложение E).
