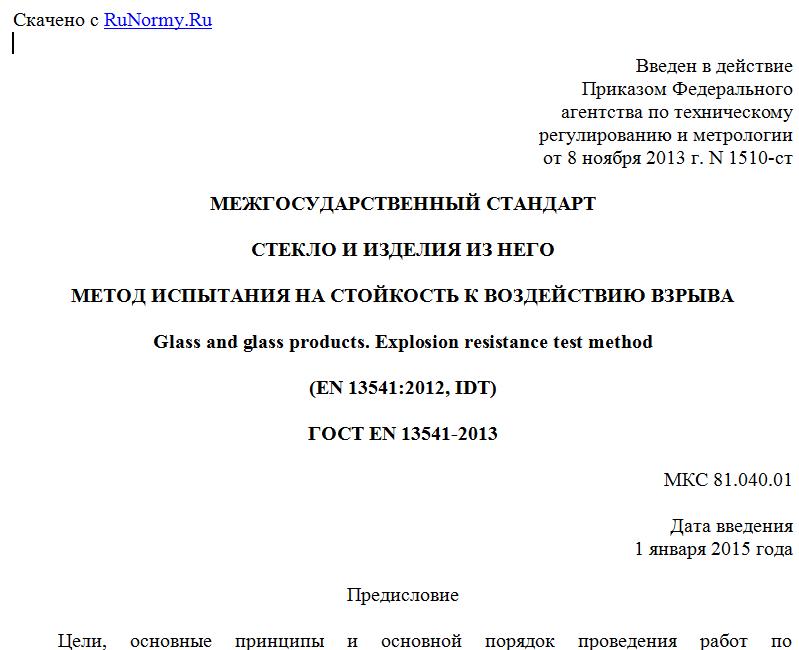

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 ноября 2013 г. N 1510-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТЕКЛО И ИЗДЕЛИЯ ИЗ НЕГО
МЕТОД ИСПЫТАНИЯ НА СТОЙКОСТЬ К ВОЗДЕЙСТВИЮ ВЗРЫВА
Glass and glass products. Explosion resistance test method
(EN 13541:2012, IDT)
ГОСТ EN 13541-2013
МКС 81.040.01
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Институт стекла"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 августа 2013 N 58-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Настоящий стандарт идентичен европейскому региональному стандарту EN 13541:2012 Glass in building - Security glazing - Testing and classification of resistance against explosion pressure ("Стекло в строительстве. Защитное остекление. Испытание и классификация стойкости к воздействию взрыва").
Европейский стандарт разработан техническим комитетом по стандартизации CEN/TC 129 "Стекло в строительстве" Европейского комитета по стандартизации (CEN).
Перевод с английского языка (en).
Официальные экземпляры европейского стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международного стандарта, на который дана ссылка, имеются в Федеральном агентстве по техническому регулированию и метрологии.
В разделах "Нормативные ссылки" и "Библиография" ссылки на международный и европейские стандарты актуализированы.
Сведения о соответствии межгосударственного стандарта ссылочному международному стандарту приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT).
Наименование настоящего стандарта изменено относительно наименования европейского стандарта в связи с особенностями построения межгосударственной системы стандартизации
5 Приказом Федерального агентства по техническому регулированию и метрологии от 08 ноября 2013 N 1510-ст межгосударственный стандарт ГОСТ EN 13541-2013 введен в действие в качестве национального стандарта Российской Федерации с 01.01.2015
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Выбор материала взрывостойкого остекления (например, изделия защитного и (или) антитеррористического остекления) в каждом конкретном случае осуществляет потребитель. Эксперты в области взрывов в большинстве случаев могут определить вероятные характеристики ударной волны на основе типа взрыва и расстояния от центра взрыва.
Классификация взрывостойкости основана на максимальном избыточном давлении во фронте отраженной ударной волны и длительности фазы сжатия.
1. Область применения
Настоящий стандарт устанавливает метод испытания, классификационные требования и правила классификации взрывостойкого стекла, применяемого в зданиях и сооружениях.
Взрывостойкое стекло предназначено для обеспечения безопасности людей во время взрыва.
Настоящий стандарт устанавливает метод испытания на стойкость к воздействию ударной волны, генерируемой при помощи ударной трубы.
Класс взрывостойкости, установленный в соответствии с настоящим стандартом, распространяется только на испытанное стекло размером 1 м2. На основании экспериментально-теоретических исследований результаты испытаний могут быть использованы для оценки взрывостойкости стекла других размеров.
Примечание 1 - Классы взрывостойкости не привязаны к конкретным ситуациям. В каждом конкретном случае следует проконсультироваться со специалистом (при необходимости с привлечением экспертов в области взрывов).
Примечание 2 - Для обеспечения защиты от взрыва взрывостойкие стекла должны применяться только в специальных конструкциях с соответствующими способами крепления.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
ISO 48:2010 Rubber, vulcanized or thermoplastic - Determination of hardness (hardness between 10 IRHD and 100 IRHD) (Резина вулканизированная или термопластичная. Определение твердости (твердость от 10 до 100 IRHD)).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 взрывостойкое стекло (explosion pressure resistant glazing): Изделие из стекла, характеризуемое определенной стойкостью к ударной волне с заданными параметрами.
Примечание - Стеклянные и (или) полимерные элементы взрывостойкого стекла могут быть разделены воздушными промежутками.
3.2 комплект образцов (sample): Количество стекол одного типа, необходимое для проведения испытания на один класс взрывостойкости.
3.3 ударная труба (shock tube): Труба с размерами и жесткостью, достаточными для того, чтобы сгенерировать плоскую ударную волну от сферической детонации.
3.4 образец (test piece): Одно стекло из комплекта образцов, изготовленного для испытания.
3.5 атакуемая сторона (attack face): Сторона взрывостойкого стекла, указанная производителем и (или) поставщиком как сторона, подвергаемая воздействию ударной волны.
4. Классификация и обозначения
В таблице 1 приведены классы взрывостойкости и соответствующие условия испытания взрывостойкого стекла.
Если все три образца комплекта образцов удовлетворяют классификационным требованиям раздела 6 и условия испытания соответствуют таблице 1, то стеклу может быть присвоен соответствующий класс взрывостойкости. Считают, что стекло, выдержавшее испытание по одному классу взрывостойкости, выдержит испытания по всем более низким классам взрывостойкости.
Таблица 1
Классификация взрывостойкого стекла
Класс взрывостойкости Характеристики плоской ударной волны
Максимальное избыточное давление во фронте отраженной ударной волны Pr, кПа Импульс фазы сжатия i+, кПа·мс Длительность фазы сжатия t+, мс
ER1 50 <= Pr < 100 370 <= i+ < 900 >= 20
ER2 100 <= Pr < 150 900 <= i+ < 1500 >= 20
ER3 150 <= Pr < 200 1500 <= i+ < 2200 >= 20
ER4 200 <= Pr < 250 2200 <= i+ < 3200 >= 20
Примечание 1 - Согласно EN 13123-1 импульс i+ определяется по изменению давления во времени. Приложение A EN 13123-1 устанавливает методы, которые следует применять в испытательной лаборатории, для того чтобы полученные путем измерений и вычислений параметры испытательных ударных волн, были сопоставимы с классификационными параметрами, указанными в таблице 1.
где Pr - максимальное избыточное давление;
t+ - длительность фазы сжатия;
A - коэффициент, характеризующий вид волны (имеет значение от 0 до 4).
Примечание 2 - Не допускается проводить экстраполяцию на комплекты образцов большего размера.
5. Образцы для испытания
5.1 Тип, размеры и маркировка
Конструкция и материалы образцов должны соответствовать спецификации изготовителя.
