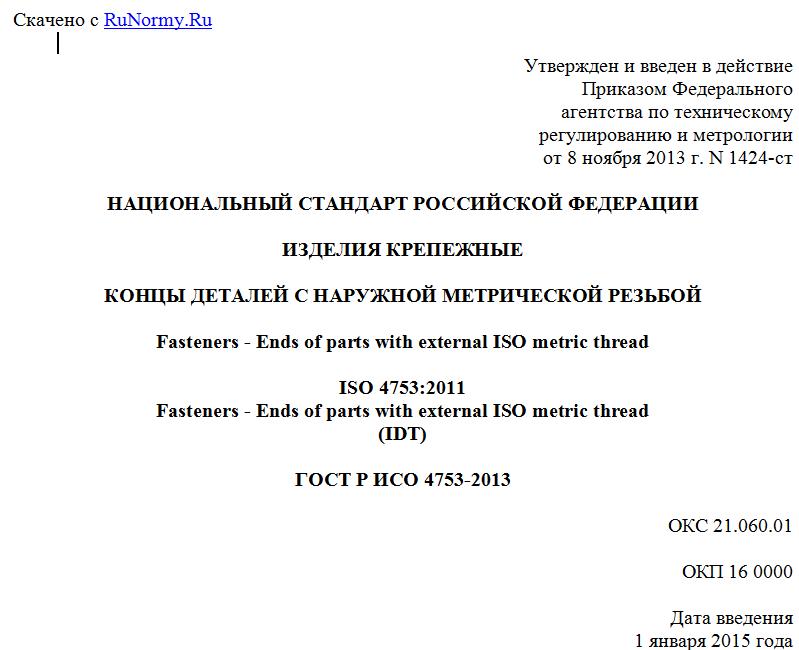

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 ноября 2013 г. N 1424-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИЗДЕЛИЯ КРЕПЕЖНЫЕ
КОНЦЫ ДЕТАЛЕЙ С НАРУЖНОЙ МЕТРИЧЕСКОЙ РЕЗЬБОЙ
Fasteners - Ends of parts with external ISO metric thread
ISO 4753:2011
Fasteners - Ends of parts with external ISO metric thread
(IDT)
ГОСТ Р ИСО 4753-2013
ОКС 21.060.01
ОКП 16 0000
Дата введения
1 января 2015 года
Предисловие
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" ("ВНИИНМАШ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 229 "Крепежные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2013 г. N 1424-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 4753:2011 "Изделия крепежные - Концы деталей с наружной метрической резьбой" (ISO 4753:2011 "Fasteners - Ends of parts with external ISO metric thread").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает форму и размеры концов деталей с наружной метрической винтовой резьбой (например, концов болтов, винтов и шпилек), рекомендуемые для использования. Их применяют для стандартных или нестандартных резьбовых деталей.
Для каждого типа конца установлен символ и предполагается, что эти символы будут использоваться при указании одного из концов резьбовых крепежных изделий.
2. Нормативные ссылки
Следующие нормативные документы обязательны при применении настоящего стандарта. Для датированных ссылок применять только указанные ниже стандарты. Для недатированных ссылок применять последнее издание ссылочных документов (включая все изменения).
ИСО 225 Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров (ISO 225, Fasteners - Bolts, screws, studs and nuts - Symbols and description of dimensions)
ИСО 4027 Винты установочные с шестигранным углублением и коническим концом (ISO 4027, Hexagon socket set screws with cone point).
3. Размеры
3.1. Общие положения
Размеры указаны на рисунках 1 и 2, в таблицах 1 - 4.
Символы и обозначения размеров по ИСО 225.
3.2. Концы, которые включены в номинальную длину крепежного изделия
a) конец без фаски (RL)
b) конец с фаской (CH)
c) скругленный конец (RN)
d) плоский конец (FL)
e) короткий цилиндрический конец (SD)
f) длинный цилиндрический конец (LD)
g) конический конец (CN)
h) резьбовой конический конец (CA)
i) усеченный конический конец (TC)
j) конец с лункой (CP)
k) конец с режущей кромкой (SC)
P - шаг резьбы;
a - конец может быть вогнутым;
b - неполная резьба u <= 2P;
c - не более внутреннего диаметра резьбы;
d - угол относится только к концевой части, расположенной ниже внутреннего диаметра резьбы;
e - минимальный радиус;
f - для коротких винтов 120°+/- 2°; установлено в стандарте на продукцию, например в ИСО 4027;
g - конец не должен быть острым на ощупь
Рисунок 1
Таблица 1
Размеры
В миллиметрах
Диаметр резьбы, d <a> h14 <b> <c> h16 h14 +IT14 <d> 0 +IT14 <d> 0
1,6 0,8 - 0,8 0,40 0,80
1,8 0,9 - 0,9 0,45 0,90
2 1,0 - 1,0 0,50 1,00
2,2 1,2 - 1,1 0,55 1,10
2,5 1,5 - 1,2 0,63 1,25
3 2,0 - 1,4 0,75 1,50
3,5 2,2 - 1,7 0,88 1,75
4 2,5 - 2,0 1,00 2,00
4,5 3,0 - 2,2 1,12 2,25
5 3,5 - 2,5 1,25 2,50
6 4,0 1,5 3,0 1,50 3,00
