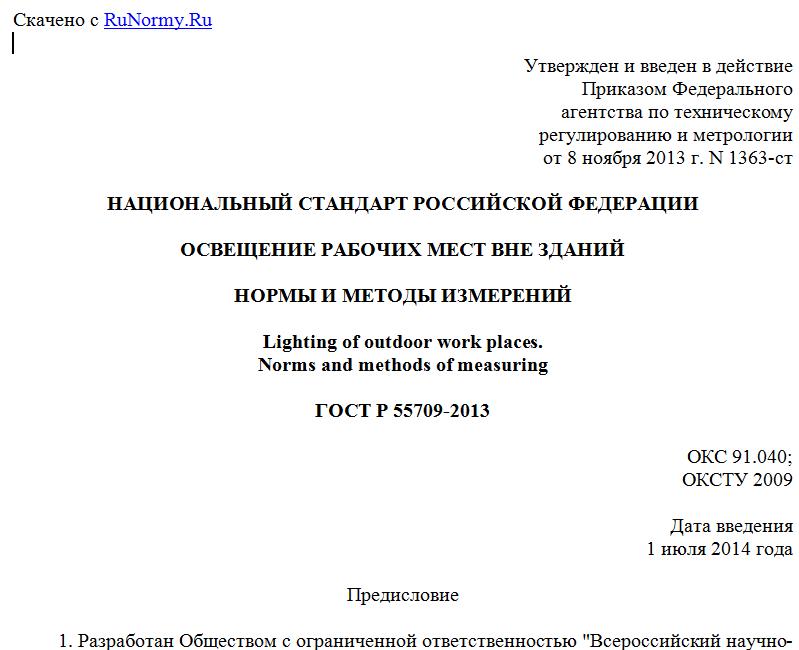

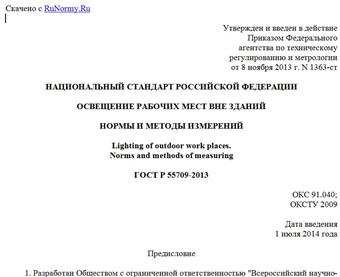

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 ноября 2013 г. N 1363-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОСВЕЩЕНИЕ РАБОЧИХ МЕСТ ВНЕ ЗДАНИЙ
НОРМЫ И МЕТОДЫ ИЗМЕРЕНИЙ
Lighting of outdoor work places.
Norms and methods of measuring
ГОСТ Р 55709-2013
ОКС 91.040;
ОКСТУ 2009
Дата введения
1 июля 2014 года
Предисловие
1. Разработан Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский, проектно-конструкторский светотехнический институт им. С.И. Вавилова" (ООО "ВНИСИ").
2. Внесен Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2013 г. N 1363-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает нормы освещения рабочих мест вне зданий для проектирования, реконструкции и эксплуатации осветительных установок (далее - ОУ) и методы их измерений.
Нормы освещения рабочих мест, установленные настоящим стандартом, обеспечивают безопасные и комфортные условия труда.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 54350-2011 Приборы осветительные. Светотехнические требования и методы испытаний
ГОСТ Р 55392-2012 Приборы и комплексы осветительные. Термины и определения
ГОСТ Р 54944-2012 Здания и сооружения. Методы измерения освещенности.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
В настоящем стандарте применены термины по ГОСТ Р 55392, а также следующие термины с соответствующими определениями:
3.1. Рабочая поверхность: поверхность, на которой проводят работу и для которой нормируют освещенность.
3.2. Зона зрительной работы: часть рабочей поверхности, на которой выполняют зрительную работу.
3.3. Зрительная работа: видение объекта, характеризуемое размером объекта различения, его яркостью, контрастом с фоном и продолжительностью работы.
3.4. Окружающая зона: область шириной не менее 2 м, окружающая зону зрительной работы внутри поля зрения.
3.5. Эксплуатационная освещенность; Eэкс: минимально допустимое значение средней освещенности Eср на заданной поверхности.
Примечание. Это значение освещенности должно быть обеспечено в течение всего времени эксплуатации ОУ.
3.6. Коэффициент эксплуатации; MF: отношение эксплуатационного значения освещенности в ОУ к проектному значению средней освещенности.
3.7. Равномерность освещенности (яркости); Uо: отношение значения минимальной освещенности (яркости) к значению средней на освещаемой поверхности.
3.8. Режим ограничения освещения: время, в течение которого действуют требования к ограничению нежелательной засветки; как правило, устанавливаемое местными администрациями.
3.9. Блескость: ощущение, возникающее при наличии в поле зрения повышенной яркости, которая вызывает дискомфортную и (или) слепящую блескость, либо ощущение, вызываемое отражением светового потока от рабочей поверхности в направлении глаз работающего, - отраженная блескость.
3.10. Показатель блескости; GR: показатель, характеризующий слепящее действие ОУ.
3.11. Предельный показатель блескости; GRL: максимально допустимое значение показателя блескости ОУ.
3.12. Световые помехи: рассеянный свет ОУ, вызывающий раздражение, дискомфорт или снижение возможности восприятия информации.
3.13. Доля светового потока в верхнюю полусферу; ULR: часть светового потока светильника(ов), излучаемая выше горизонта при установке светильника(ов) в рабочем положении.
3.14. Моделирующее освещение: направленное освещение для объемного восприятия объектов, выявляющее глубину, контуры и текстуру объекта различения.
3.15. Пороговое приращение яркости; TI: мера слепящей блескости, выражаемая как процентное увеличение контраста между объектом и его фоном, при котором видимость объекта при наличии блеского источника света стала бы такой же, как и в его отсутствие.
В настоящем стандарте использованы следующие сокращения:
ИС - источник света;
ОП - осветительный прибор.
4. Требования к освещению рабочих мест
4.1. За нормируемое значение освещенности принимают среднюю эксплуатационную освещенность на рабочей поверхности.
4.2. При проектировании ОУ для правильного объемного восприятия объектов различения используют моделирующее освещение.
Для формирования необходимых для моделирования теней свет должен падать преимущественно с одного направления. Для моделирующего освещения используют ОП с концентрированной кривой сил света.
Примечание. Рассеянное освещение понижает моделирующий эффект и приводит к монотонному яркостному окружению.
4.3. Рекомендуемая шкала нормируемых значений средней освещенности Eср: 0,5 - 1,0 - 2,0 - 3,0 - 4,0 - 5,0 - 6,0 - 7,0 - 10 - 15 - 20 - 30 - 40 - 50 - 75 - 100 - 150 - 200 - 300 - 400 - 500 - 600 - 750 - 1000 - 1250 - 1500 - 2000 - 2500 - 3000 - 3500 - 4000 - 4500 - 5000 лк.
Расчет освещенности проводят с использованием сетки для определения числа точек расчета.
Пример определения числа точек в сетке для расчета освещенности приведен в Приложении А.
4.4. Значения освещенности окружающей зоны в зависимости от освещенности объекта, обеспечивающие комфортное распределение яркости в поле зрения, приведены в таблице 1.
Таблица 1
Освещенность объекта, лк Освещенность окружающей зоны, лк, не менее
Св. 500 включ. 100
" 300 " 75
" 200 " 50
" 150 " 30
От 50 до 100 20
До 50 -
Равномерность освещенности окружающей зоны - не менее 0,10.
4.5. Для ограничения блескости ОУ высота установки светильников с защитным углом не более 15° должна соответствовать значениям, указанным в таблице 2.
Таблица 2
Тип кривой сил света светильников по ГОСТ Р 54350 Суммарный световой поток ИС светильников, установленных на одной опоре, лм Высота установки светильников, м, не менее
Полуширокая До 6000 включ. 7,0
От 6000 до 10000 включ. 7,5
" 10000 до 20000 " 8,0
" 2000 до 3000 " 9,0
" 3000 до 40000 " 10,0
Св. 40000 11,5
Широкая До 6000 включ. 7,5
От 6000 до 10000 включ. 8,0
" 10000 до 20000 " 9,0
" 2000 до 3000 " 10,0
" 3000 до 40000 " 11,5
Св. 40000 13,0
Примечание. Для светильников с защитным углом более 15° высота установки - не менее 3,5 м.
Для светильников рассеянного света высота установки должна быть не менее 3 м при световом потоке ИС до 6000 лм включительно; 4 м - при световом потоке ИС свыше 6000 лм.
Допускается не ограничивать высоту подвеса светильников с защитным углом не менее 15° или с рассеивателями из молочного стекла без отражателей на площадках для прохода людей и обслуживания технологического или инженерного оборудования, а также у входа в здание.
4.6. Отношение осевой силы света Iмакс одного прожектора или наклонно расположенного ОП с типом кривой силы света, аналогичной кривой силы света прожектора, к квадрату высоты его установки H в зависимости от значения освещенности Eср не должно превышать значений, указанных в таблице 3.
Таблица 3
Eср, лк 0,5 1 2 3 5 10 20 30 50
Iмакс/H2, кд/м2, не более 100 150 250 300 400 700 1400 2100 3500
Примечание. При совпадении направлений осевых сил света нескольких ОП допустимые значения отношения Iмакс/H2 для каждого ОП определяют делением на число ОП.
4.7. Исключение или снижение влияния отраженной блескости достигают соответствующим расположением ОП, матированием рабочей поверхности и ограничением яркости ОП.
