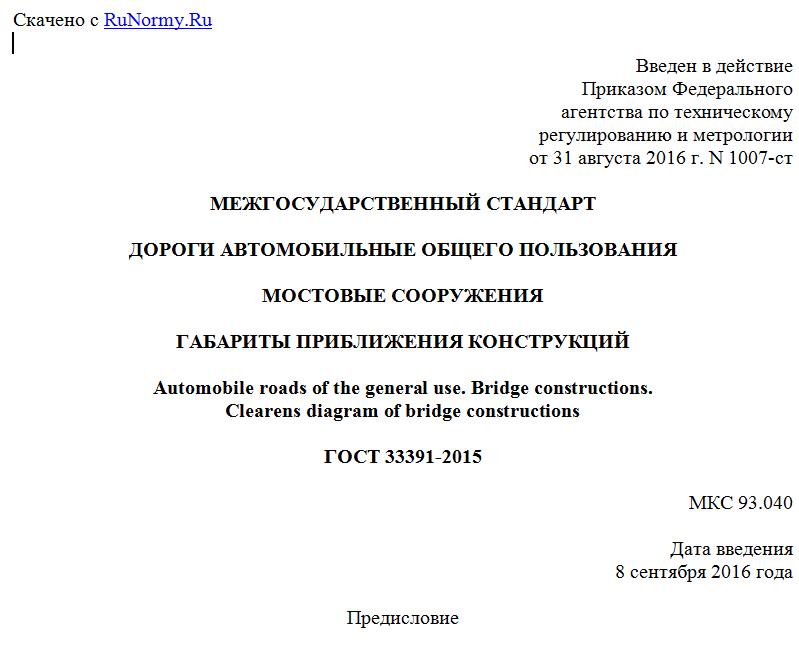

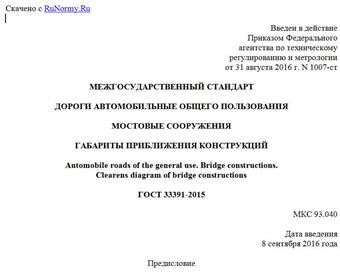

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 31 августа 2016 г. N 1007-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
МОСТОВЫЕ СООРУЖЕНИЯ
ГАБАРИТЫ ПРИБЛИЖЕНИЯ КОНСТРУКЦИЙ
Automobile roads of the general use. Bridge constructions.
Clearens diagram of bridge constructions
ГОСТ 33391-2015
МКС 93.040
Дата введения
8 сентября 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН АО "Казахстанский дорожный научно-исследовательский институт" (Технический комитет по стандартизации ТК-42 "Автомобильные дороги")
2 ВНЕСЕН Комитетом технического регулирования и метрологии Министерства по инвестициям и развитию Республики Казахстан
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 22 июля 2015 г. N 78-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2016 г. N 1007-ст межгосударственный стандарт ГОСТ 33391-2015 введен в действие в качестве национального стандарта Российской Федерации с 8 сентября 2016 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на проектирование новых и реконструкцию существующих мостовых сооружений, расположенных на автомобильных дорогах общего пользования, и устанавливает габариты приближения конструкций мостовых сооружений.
Нормы стандарта не распространяются на проектирование:
- мостовых сооружений уличной сети городов и населенных пунктов;
- мостовых сооружений на внутрихозяйственных дорогах промышленных, сельскохозяйственных и лесозаготовительных предприятий;
- галерей;
- селедуков;
- акведуков;
- служебных эстакад;
- коммуникационных мостовых сооружений, не предназначенных для пропуска транспортных средств и пешеходов.
При реконструкции габариты приближения конструкций устанавливаются в соответствии с требованиями национальных строительных норм и правил.
2. Термины и определения
2.1 В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1.1 габарит приближения конструкций: Предельное, перпендикулярное к продольной оси сооружения очертание пространства, внутрь которого не должны заходить какие-либо элементы сооружения или расположенных на нем устройств.
2.1.2 габарит по ширине для мостовых сооружений: Расстояние между ближайшими к продольной оси точками ограждения проезда, в которое входит и ширина разделительной полосы, не имеющей ограждений.
2.1.3 габарит по высоте для мостовых сооружений: Расстояние от поверхности проезда до верхней линии очертания габарита.
2.1.4 защитная полоса: Полоса, используемая для размещения защитных ограждающих устройств (парапеты, барьерные ограждения и т.д.).
3. Обозначения
В настоящем стандарте использованы следующие обозначения:
nb - общая ширина проезжей части или ширина проезжей части для движения одного направления;
n - количество полос движения;
П - полоса безопасности (предохранительная полоса);
b - ширина каждой полосы движения;
C - ширина разделительной полосы;
ЗП - защитная полоса, ширину которой, как правило, следует принимать равной 0,5 м, для деревянных мостов с ездой понизу - 0,25 м;
Г - габарит по ширине для мостовых сооружений;
Т - ширина тротуаров устанавливается в соответствии с требованиями национальных строительных норм и правил;
h - габарит по высоте для мостовых сооружений;
a - высота ограждений проездов устанавливается в соответствии с требованиями национальных строительных норм и правил;
hт - габарит по высоте на тротуарах устанавливается не менее 2,5 м.
4. Габариты приближения конструкций
4.1 Габариты приближения конструкций мостовых сооружений, проектируемых для строительства и реконструкции, должны обеспечивать беспрепятственный и безопасный пропуск транспортных средств по сооружению и под ним.
4.2 Схемы габаритов приближения конструкций на мостах автомобильных дорог общего пользования приведены на рисунке 1, при этом левая половина каждой схемы относится к случаю примыкания тротуаров к ограждениям, правая - к случаю отдельного размещения тротуаров.
Размеры в метрах
а) при отсутствии разделительной полосы;
б) с разделительной полосой;
в) с разделительной полосой при наличии ограждения;
г) при раздельных пролетных строениях под каждое направление движения
Рисунок 1 - Схемы габаритов приближения конструкций
мостовых сооружений на автомобильных дорогах общего
пользования
Схемы габаритов приближения конструкций под путепроводами приведены на рисунке 2.
Условные обозначения: К - кромка проезжей части;
Б - бровка земляного полотна определяется конструкцией
ограждающих устройств
I - при наличии опор на разделительной полосе и ограждений на дорогах;
II - при отсутствии ограждений на пересекаемых дорогах:
а) дороги I - III категории;
б) дороги IV, V категорий и ниже.
Рисунок 2 - Схемы габаритов приближения конструкций
под путепроводами
4.3 Габарит по высоте для мостовых сооружений на автомобильных дорогах общего пользования h, м, принимается в соответствии с требованиями национальных норм и правил.
Габариты по ширине для мостовых сооружений Г, м, должны соответствовать требованиям таблицы 1.
Примечание - В случае реконструкции габарит по высоте устанавливается в соответствии с требованиями национальных строительных норм и правил.
Таблица 1
