Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 октября 2016 г. N 1403-ст

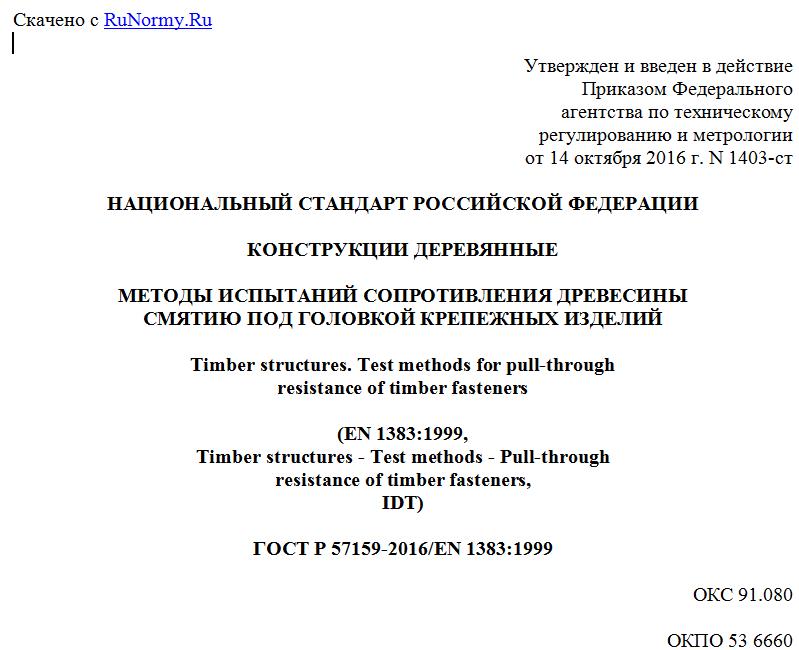

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНСТРУКЦИИ ДЕРЕВЯННЫЕ
МЕТОДЫ ИСПЫТАНИЙ СОПРОТИВЛЕНИЯ ДРЕВЕСИНЫ
СМЯТИЮ ПОД ГОЛОВКОЙ КРЕПЕЖНЫХ ИЗДЕЛИЙ
Timber structures. Test methods for pull-through
resistance of timber fasteners
(EN 1383:1999,
Timber structures - Test methods - Pull-through
resistance of timber fasteners,
IDT)
ГОСТ Р 57159-2016/EN 1383:1999
ОКС 91.080
ОКПО 53 6660
Дата введения
1 апреля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко), отделением Акционерного общества "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 европейского стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-исследовательский центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 октября 2016 г. N 1403-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН 1383:1999 "Конструкции деревянные. Методы испытания. Сопротивление древесины смятию под головкой крепежных изделий" (EN 1383:1999 "Timber structures - Test methods - Pull-through resistance of timber fasteners", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных и европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт устанавливает метод определения сопротивления древесины смятию под головкой крепежных изделий.
Настоящий метод применим ко всем типам гвоздей, винтов и скоб.
В настоящем стандарте термин "древесина" включает в себя цельную древесину, клееную древесину и другие материалы на основе древесины.
2. Нормативные ссылки
Настоящий стандарт содержит положения из других стандартов в виде датированных или недатированных ссылок. Эти нормативные ссылки приведены в соответствующих разделах стандарта, а сами стандарты перечислены ниже. При датированных ссылках последующие изменения или пересмотры любой из указанных публикаций относятся к настоящему стандарту только в том случае, если они включены в него в виде изменения или пересмотра. При недатированных ссылках применяют самое последнее издание стандарта, на который приводится ссылка (включая изменения).
EN 322, Wood-based panels - Determination of moisture content (Плиты деревянные. Определение влажности)
EN 323, Wood-based panels - Determination of density (Плиты древесные. Определение плотности)
EN 1381, Timber structures - Test methods - Load bearing stapled joints (Конструкции деревянные. Методы испытания. Соединения на скобах, несущая способность)
EN 26891, Timber structures - Joints made with mechanical fasteners - General principles for the determination of straight and deformation characteristics (ISO 6891:1983) [Конструкции деревянные. Соединения механические. Метод определения прочности и деформации (ISO 6891:1983)]
EN 28970, Timber structures - Testing of joints made with mechanical fasteners - Requirements for wood density (ISO 8970:1989) [Конструкции деревянные. Испытания узловых соединений. Требования к плотности древесины (ISO 8970:1989)]
ISO 3130 <1>, Wood - Determination of moisture content for physical and mechanical tests (Древесина. Определение влажности при физико-механических испытаниях)
--------------------------------
<1> Отменен. Действует ISO 13061-1:2014.
ISO 3131 <2>, Wood - Determination of density for physical and mechanical tests (Древесина. Определение плотности при физико-механических испытаниях)
--------------------------------
<2> Отменен. Действует ISO 13061-2:2014.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 скоба (staple): П-образный элемент из проволоки круглого, квадратного, прямоугольного или овального поперечного сечения с заостренными ножками.
3.2 перекладина скобы (staple crown): Соединение между двумя ножками скобы.
3.3 диаметр ножки скобы (staple leg diameter): Диаметр ножки круглого поперечного сечения или меньший размер ножки прямоугольного или овального поперечного сечения.
3.4 длина скобы (staple length): Длина каждой ножки скобы, включая острие.
3.5 ширина скобы (staple width): Ширина поперек ножек скобы, см. рисунок 1.
Рисунок 1 - Размеры скобы
3.6 сопротивление древесины смятию под головкой (head pull through parameter): Параметр для измерения сопротивления образца древесины смятию под головкой крепежного изделия или перекладины скобы.
Примечание - Принятое в наименовании настоящего стандарта понятие "головка крепежного изделия" включает в себя шляпку гвоздя или винта или перекладину скобы.
4. Обозначения
Обозначения, касающиеся скоб, см. в ЕН 1381.
В настоящем стандарте применены следующие обозначения:
a - ширина скобы (см. рисунок 1), мм;
D(1,2) - размеры отверстия в стальной пластине, мм;
d - номинальный диаметр крепежного изделия (см. рисунок 1), мм;
dh - диаметр головки крепежного изделия (для гвоздей или винтов) или ширина перекладины скобы (см. рисунок 1), мм;
Fmax - разрушающая нагрузка, Н;
f - сопротивление смятию древесины под головкой (для гвоздей и винтов) или перекладиной (для скоб) крепежного изделия, Н/мм2;
t - толщина деревянного элемента, мм;
- угол между направлением перекладины скобы и направлением волокон или основным направлением древесных материалов соответственно (рисунок 2), град.
1 - основное направление
Рисунок 2 - Угол между направлением перекладины скобы
и направлением волокон или основным направлением
5. Материалы
5.1 Древесина
Древесину (цельную или клееную) следует выбирать в соответствии с одним из методов, приведенных в ЕН 28970. Также должны быть разработаны технические условия на другие древесные материалы.
5.2 Крепежные изделия
Должны быть разработаны технические условия на гвозди, винты или скобы.
6. Метод испытания
6.1. Общие положения
Влажность и плотность древесины или древесных материалов во время испытания должны быть определены согласно ИСО 3130, ИСО 3131, ЕН 322 и ЕН 323.
6.2. Кондиционирование
