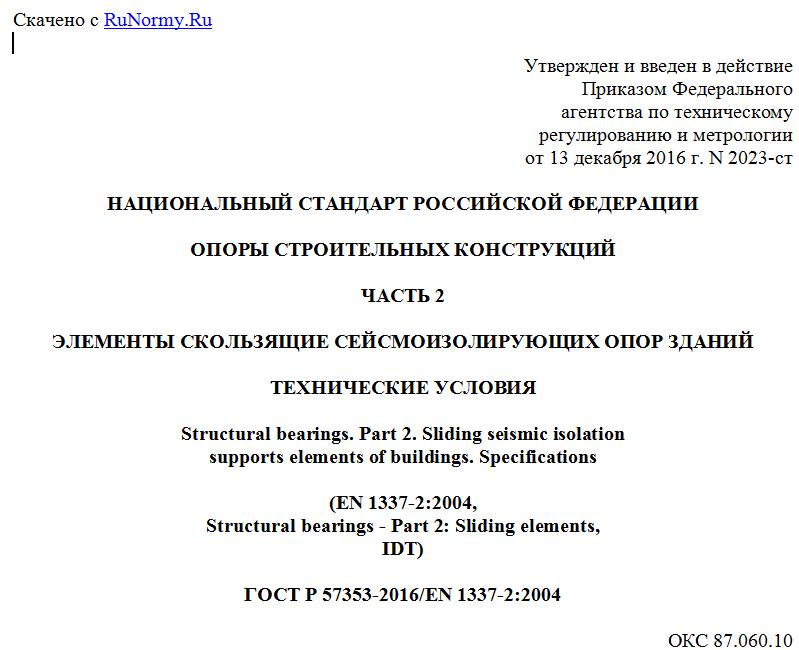

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2016 г. N 2023-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОПОРЫ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ
ЧАСТЬ 2
ЭЛЕМЕНТЫ СКОЛЬЗЯЩИЕ СЕЙСМОИЗОЛИРУЮЩИХ ОПОР ЗДАНИЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Structural bearings. Part 2. Sliding seismic isolation
supports elements of buildings. Specifications
(EN 1337-2:2004,
Structural bearings - Part 2: Sliding elements,
IDT)
ГОСТ Р 57353-2016/EN 1337-2:2004
ОКС 87.060.10
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" - Центральный научно-исследовательский, проектно-конструкторский и технологический институт им. В.А. Кучеренко (АО "НИЦ "Строительство" - ЦНИИСК им. В.А. Кучеренко) на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 европейского стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-исследовательский центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2016 г. N 2023-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН 1337-2:2004 "Опоры строительных конструкций. Часть 2. Элементы скольжения" (EN 1337-2:2004 "Structural bearings - Part 2: Sliding elements", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных и европейских стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт содержит данные по определению размеров и изготовлению скользящих частей и направляющих, являющихся не опорами, а исключительно их деталями, для соединения с опорами, регламентированными в других стандартах серии ЕН 1337.
Соответствующие соединения указаны в таблице 1 ЕН 1337-1:2000.
Область применения настоящего стандарта не распространяется на поверхности скольжения, состоящие из цельных или нескольких частей политетрафторэтиленовых (ПТФЭ) плит, имеющих описанную окружность диаметром менее 75 мм и/или более 1500 мм, а также эффективную температуру опоры ниже минус 35 °C и/или выше плюс 48 °C.
Настоящий стандарт не распространяется на элементы скольжения, являющиеся вспомогательными опорами во время строительства (например, для поэтапного возведения верхнего строения).
В настоящем стандарте также содержатся данные для дугообразных поверхностей скольжения, не являющихся частями отдельных скользящих частей, монтирующихся в сферические и цилиндрические опоры в соответствии с ЕН 1337-7.
Примечание - Принципы, описанные в настоящем стандарте, могут применяться для элементов скольжения, находящихся вне указанной области применения, но в этом случае их использование должно подтверждаться для предписанной цели применения.
2. Нормативные ссылки
Стандарт содержит датированные и/или недатированные ссылки на определения из других документов. Данные нормативные ссылки приведены в соответствующих разделах текста, а публикации приведены ниже. При датированных ссылках последующие изменения или переработки этих публикаций относятся к настоящему стандарту, только если они включены при изменении или переработке. При недатированных ссылках действительным является последнее издание соответствующего документа (включая все изменения).
EN 1337-1, Structural bearings - Part 1: General design rules. (Опоры строительных конструкций. Часть 1. Общие правила проектирования)
EN 1337-7, Structural bearings - Part 7: Spherical and cylindrical PTFE bearings. (Опоры строительных конструкций. Часть 7. Опоры сферические и цилиндрические ПТФЭ)
EN 1337-10, Structural bearings - Part 10: Inspection and maintenance. (Опоры строительных конструкций. Часть 10. Контроль и техническое обслуживание)
EN 1337-11, Structural bearings - Part 11: Transport, storage and installation. (Опоры строительных конструкций. Часть 11. Транспортировка, хранение и монтаж)
EN 10025 (all parts), Hot rolled products of non-alloy structural steels; technical delivery conditions. [Изделия горячекатаные из конструкционных сталей (все части)]
EN 10088-2, Stainless steels - Part 2: Technical delivery conditions for sheet/plate and strip of corrosion resisting steels for general purposes. (Стали нержавеющие. Часть 2. Технические условия поставки тонколистовой и полосовой коррозионно-стойких сталей общего назначения)
EN 10113-1 <1>, Hot-rolled products in weldable fine grain structural steels - Part 1: General delivery conditions (Изделия горячекатаные из сварных мелкозернистых конструкционных сталей. Часть 1. Технические условия поставки)
EN 10137-1 <2>, Plates and wide flats made of high yield strength structural steels in the quenched and tempered or precipitation hardened conditions - Part 1: General delivery conditions (Сталь тонколистовая и широкополосная конструкционная с высоким пределом текучести в закаленном и отпущенном состоянии дисперсионного твердения. Часть 1. Общие условия поставки)
--------------------------------
<1> Отменен. Действуют EN 10025-1:2004, EN 10025-4:2004.
<2> Отменен. Действуют EN 10025-1:2004, EN 10025-6:2004+A1:2009.
EN 10204, Metallic products - Types of inspection documents (Изделия металлические. Виды документов инспекционного контроля)
EN 1992-1-1, Eurocode 2: Design of concrete structures - Part 1-1: General rules and rules for buildings (Еврокод 2: Проектирование железобетонных конструкций. Часть 1-1. Общие правила и правила для зданий)
ENV 1993-1-1, Eurocode 3: Design of steel structures - Part 1-1: General rules and rules for buildings (Еврокод 3: Проектирование стальных конструкций. Часть 1-1. Общие правила и правила для зданий)
EN ISO 527-1, Plastics. Determination of tensile properties - Part 1: General principles (Пластмассы. Определение механических свойств при растяжении. Часть 1. Общие принципы)
EN ISO 527-3, Plastics. Determination of tensile properties - Part 3: Test conditions for films and sheets (Пластмассы. Определение механических свойств при растяжении. Часть 3. Условия испытаний для пленок и листов)
EN ISO 1183 (all parts), Plastics - Methods for determining the density of non-cellular plastics [Пластмассы. Методы определения плотности непористых пластмасс (все части)]
EN ISO 2039-1, Plastics. Determination of hardness - Part 1: Ball indentation method (Пластмассы. Определение твердости. Часть 1. Метод с применением шарикового индектора)
EN ISO 2409, Paints and varnishes. Cross-cut test (Краски и лаки. Испытание методом решетчатого надреза)
EN ISO 4287, Geometrical Product Specifications (GPS) - Surface texture: Profile method - Terms, definitions and surface texture parameters (Геометрические характеристики изделий (GPS). Структура поверхности. Профильный метод. Термины, определения и параметры структуры)
EN ISO 6506 (all parts), Metallic materials - Brinell hardness test (Материалы металлические. Определение твердости по Бринеллю)
EN ISO 6507-2, Metallic materials - Vickers hardness test - Part 2: Verification and calibration of testing machines (Материалы металлические. Определение твердости по Виккерсу. Часть 2. Калибровка и поверка испытательных машин)
ISO 1083, Spheroidal graphite cast iron - Classification (Чугун с шаровидным графитом. Классификация)
ISO 2176, Petroleum products - Lubricating grease - Determination of dropping point (Нефтепродукты. Пластичные смазки. Определение температуры каплепадения)
ISO 3016:1994, Petroleum products - Determination of pour point (Нефтепродукты. Определение температуры потери текучести)
ISO 3522:2007, Aluminium and aluminium alloys - Castings - Chemical composition and mechanical properties (Алюминий и алюминиевые сплавы. Обливки. Химический состав и механические свойства)
ISO 3755:1991 <3>, Cast carbon steels for general engineering purposes (Литые углеродистые конструкционные стали для общего применения)
prEN ISO 6158 <4>, Metallic coatings - Electrodeposited coatings of chromium for engineering purposes (Металлические покрытия. Электролитические покрытия хрома для технических целей)
--------------------------------
<3> Отменен. Действует ISO 14737:2015.
<4> Отменен. Действует ISO 6158:2011 "Metallic and other inorganic coatings - Electrodeposited coatings of chromium for engineering purposes".
3. Термины, определения, обозначения и сокращения
3.1. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 несущие пластины (carrier plate): Металлические элементы для поддерживания скользящих материалов.
3.1.2 коэффициент трения (friction factor): Отношение горизонтальной силы (сопротивление трению) Fx к вертикальной силе Fz.
3.1.3 многослойный материал (multilayer material): Скользящий материал, который используется в направляющих.
3.1.4 направляющая (slideway): Элемент скольжения, который направляет скользящую опору по одной оси.
3.1.5 поверхность с твердым хромированием (surface with hard chrome plating): Хромовое покрытие на стальной несущей плите.
3.1.6 смазка (lubrication): Специальный состав, который используется для снижения трения и износа на поверхности скольжения.
3.1.7 сопряженная поверхность (counterface): твердая и гладкая поверхность, которая скользит по политетрафторэтилену или по многослойным материалам.
3.1.8 политетрафторэтилен; ПТФЭ (polytetrafluorethylene; PTFE): Термопластичный скользящий материал, который применяется из-за своего низкого коэффициента трения.
3.1.9 поверхность скольжения (sliding surface): Комбинация (сопряжение) ровной и дугообразной поверхностей, которые позволяют относительные перемещения.
3.1.10 скользящие материалы (sliding materials): Материалы, которые образуют поверхности скольжения.
3.2. Обозначения
В настоящем стандарте применены следующие обозначения.
3.2.1 Прописные латинские буквы
A Площадь контакта поверхности скольжения мм2
E Модуль упругости ГПа
F Воздействие, сила Н, кН
G Постоянное воздействие Н, кН
L Диаметр описанной окружности отдельных или разделенных плит из ПТФЭ (см. рисунки 3, 4 и 5); длина плит из ПТФЭ или из многослойного материала в направляющих (см. рисунок 6) мм
M Изгибающий момент Н·мм; кН·м
N Вертикальная или продольная сила; сила, перпендикулярная основной площади опоры Н, кН
Ry5i Усредненная глубина шероховатости мкм
S Коэффициент формы
Т Температура °C
V Поперечная или горизонтальная сила Н, кН
3.2.2 Строчные латинские буквы
a Наименьший размер плиты из ПТФЭ; меньшая сторона прямоугольной плиты или листа мм
b Большая сторона прямоугольной плиты или листа мм
c Зазор между скользящими компонентами (разность ширины направляющей планки и направляющего паза) мм
d Диаметр мм
e Эксцентриситет мм
f Расчетная прочность на сжатие МПа
h Выступ ПТФЭ мм
n Число циклов перемещения (двойные ходы)
s Путь скольжения мм
t Толщина, время мм; с; ч
u Периметр плиты из ПТФЭ мм
v Скорость скольжения мм/с
x Деформация
x Продольная ось
y Поперечная ось
z Ось, перпендикулярная основной поверхности опоры
3.2.3 Греческие буквы
Угол рад
