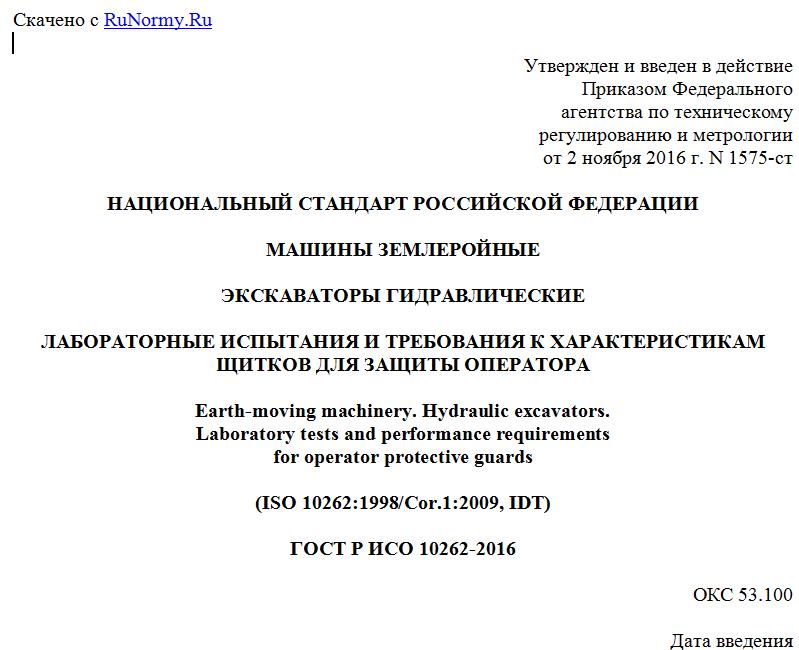

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 2 ноября 2016 г. N 1575-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАШИНЫ ЗЕМЛЕРОЙНЫЕ
ЭКСКАВАТОРЫ ГИДРАВЛИЧЕСКИЕ
ЛАБОРАТОРНЫЕ ИСПЫТАНИЯ И ТРЕБОВАНИЯ К ХАРАКТЕРИСТИКАМ
ЩИТКОВ ДЛЯ ЗАЩИТЫ ОПЕРАТОРА
Earth-moving machinery. Hydraulic excavators.
Laboratory tests and performance requirements
for operator protective guards
(ISO 10262:1998/Cor.1:2009, IDT)
ГОСТ Р ИСО 10262-2016
ОКС 53.100
Дата введения
1 сентября 2017 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ") на основе собственного аутентичного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Межгосударственным Техническим комитетом по стандартизации МТК 267 "Строительно-дорожные машины и оборудование"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 2 ноября 2016 г. N 1575-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 10262:1998/Cor.1:2009 "Машины землеройные. Гидравлические экскаваторы. Лабораторные испытания и требования к характеристикам щитков для защиты оператора/Техническая поправка 1" (ISO 10262:1998, Cor.1:2009 "Earth-moving machinery - Hydraulic excavators - Laboratory tests and performance requirements for operator protective guards", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт устанавливает единую воспроизводимую процедуру испытаний и технические требования для оценки подвергаемого нагрузке защитного ограждения оператора. Такие ограждения, как правило, предназначены для обеспечения операторов экскаваторов оправданной защитой от предметов (например, камней и обломков), которые в противном случае проникнут внутрь рабочего места оператора спереди или сверху.
Настоящий стандарт применим к гидравлическим экскаваторам по ИСО 7135, оборудованным ограждением(ями) рабочего места оператора.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты, для недатированных ссылок применяют последнее издание ссылочного документа:
ISO 148:1983 Steel - Charpy impact test (V-notch) [Сталь. Испытания на удар по Шарпи (V-образный надрез)]
ISO 898-1 Mechanical properties of fasteners made of carbon steel and alloy steel - Part 1: Bolts, screws and studs (Механические свойства крепежных изделий из углеродистой и легированной стали. Часть 1. Болты, винты и шпильки)
ISO 898-2:1992 Mechanical properties of fasteners - Part 2: Nuts with specified proof load values - Coarse thread (Механические свойства крепежных изделий. Часть 2. Гайки с установленными значениями нормативной нагрузки - крупная резьба)
ISO 3164:1995 Earth-moving machinery - Laboratory evaluations of protective structures - Specifications for deflection-limiting volume (Машины землеройные. Лабораторные испытания по оценке защитных устройств. Характеристика объема ограничения деформации)
ISO 5353:1995 Earth-moving machinery, and tractors and machinery for agriculture and forestry - Seat index point (Машины землеройные, тракторы и машины для сельского и лесного хозяйства. Контрольная точка сиденья)
ISO 7135 Earth-moving machinery - Hydraulic excavators - Terminology and commercial specifications (Машины землеройные. Гидравлические экскаваторы. Терминология и технические характеристики для коммерческой документации)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 защитные ограждения оператора (operator guards): Система верхнего защитного ограждения (см. 3.3) и переднего защитного ограждения (см. 3.2) рабочего места оператора экскаватора.
3.2 переднее защитное ограждение (front guard): Устройство, предназначенное для обеспечения защиты от предметов передней части рабочего места оператора экскаватора.
3.3 верхнее защитное ограждение (top guard): Устройство, предназначенное для обеспечения защиты от падающих предметов верхней части рабочего места оператора экскаватора.
3.4 объем ограничения деформации; DLV (deflection-limiting volume; DLV): Объем, соотнесенный к оператору, служащий для установления интервалов значений и допустимых прогибов при выполнении лабораторной оценки ROPS <1> и FOPS <2>.
--------------------------------
<1> Устройство защиты при опрокидывании.
<2> Устройство защиты от падающих предметов.
Примечание - Этот объем, в приближении, основывается на размерах сидящего оператора мужчины высокого роста. По материалам ИСО 3164:1995.
3.5 испытательный предмет (drop test object): Предмет, отвечающий изложенным критериям для одного из уровней I или II, соответственно используемых в испытательной нагрузке конструкции.
4. Общие требования
4.1 Место оператора должно быть соответствующим образом оборудовано, принимая во внимание использование машины и риск от падения и/или приближения предметов, одним из следующих устройств:
- верхним защитным ограждением, обеспечивающим защиту от падающих предметов;
- передним защитным ограждением, обеспечивающим защиту от приближающихся предметов спереди;
- комбинацией верхнего и переднего защитных ограждений.
4.2 Защищаемые области включают:
- для переднего защитного ограждения, обеспечивающего защиту от приближающихся предметов спереди рабочего места оператора, зону, которая должна быть не менее, чем горизонтальная проекция DLV;
- для верхнего защитного ограждения, обеспечивающего защиту от падающих предметов на верхнюю область рабочего места оператора, зону, которая должна быть не менее, чем вертикальная проекция DLV.
4.3 Оценивают сопротивление проникновения защитного ограждения в точке нарушения DLV. Технические требования к типовому образцу (т.е. образцу, представляющему модельный ряд изготовителя) основаны на характеристиках конструкции, прошедшей процедуру лабораторной оценки.
4.4 Два принятых уровня определяют следующим образом:
a) принятый уровень I предназначен для защиты от мелких предметов, например мелких камней, мелкого мусора и других мелких предметов, встречающихся при таких работах, как ремонт и содержание дорог, благоустройство и других работах на строительной площадке;
b) принятый уровень II предназначен для защиты от крупных объектов, например крупных камней, крупного мусора и других крупных предметов, встречающихся при проведении работ по строительству и сносу.
Из принятого II уровня исключены мини-экскаваторы, массой 6000 кг или менее.
4.5 Защитные ограждения, отвечающие приведенным ниже критериям, не могут обеспечивать защиту от смятия при всех возможных обстоятельствах, когда машине нанесен удар сверху или спереди. Тем не менее, можно ожидать, что защита от смятия будет обеспечена, по крайней мере, при условиях нагрузки, предусмотренной в нижеперечисленных испытаниях.
5. Лабораторные испытания
5.1. Установка для испытания верхнего защитного ограждения
5.1.1 Испытательный предмет для испытаний уровня I со сферической контактной поверхностью диаметром не более 250 мм изготавливается из твердой стали или высокопрочного чугуна (см. рисунок 1) и обладает необходимой потенциальной энергией. См. 8.1 или 8.2 и рисунок 2 для определения массы и/или соотношения массы с высотой падения, необходимого для развития требуемой энергии. Масса стандартного предмета для уровня I составляет 46 кг.
a) Уровень I: значение массы 46 кг
b) Уровень II: значение массы 227 кг
Примечание - Размеры d1, d2, l1, l2 и l3 являются факультативными. Размеры испытательного предмета определяются из соотношения массы предмета с высотой падения (как установлено на рисунке 2), что должно обеспечить требуемую энергию.
1 - может быть выполнено резьбовое отверстие для рым-болта;
; ; l1 ~= 102; l2 ~= 68;
l3 = от 583 до 585
Рисунок 1 - Примеры испытательных предметов
для лабораторных испытаний
a) Нормативная кривая для энергии уровня I,
требуемая энергия: 1365 Дж
b) Нормативная кривая для энергии уровня II,
требуемая энергия: 11600 Дж
Рисунок 2 - Высота и масса испытательного предмета,
необходимые для удовлетворения требований к значению энергии
5.1.2 Испытательный предмет для испытаний уровня II конструкции, указанной на рисунке 1, изготавливается из стали и обладает необходимой для нагрузки потенциальной энергией. См. 8.1 или 8.2 и рисунок 2 для определения массы и/или соотношения массы с высотой падения, необходимой для развития требуемой энергии. Масса стандартного предмета для уровня II составляет 227 кг.
5.1.3 Установка должна быть обеспечена следующим:
- средствами поднятия стандартного предмета на необходимую высоту;
- средством отпускания стандартного предмета таким образом, чтобы он падал свободно;
- базовой поверхностью, которая не может быть промята машиной или испытательным стендом, подвергаемым нагрузке во время испытания на падение;
- средством определения, проникает ли защитное(ые) ограждение(я) оператора в объем ограничения деформации во время испытаний на падение, которое может быть:
- DLV, размещенным вертикально, выполненным из материала, который показывает любое проникновение защитного(ых) ограждения(ий) оператора. Чтобы обозначить такое проникновение густая смазка может быть нанесена или на нижнюю поверхность ограждения (крыши кабины) или на верхнюю часть DLV,
- или динамической измерительной системой с достаточной частотной характеристикой, чтобы показать соответствующую деформацию относительно DLV.
5.2. Установка для испытания переднего защитного ограждения
5.2.1 Стандартный испытательный предмет для лабораторных испытаний на проникновение изготавливается из стали, имеет цилиндрическую форму с коническим концом (см. рисунок 1). Предмет должен быть достаточной длины, чтобы во время испытания диаметр создаваемого контакта с передним защитным ограждением не превышал 260 мм.
5.2.2 Установка, должна быть обеспечена следующим:
- средствами продавливания предмета внутрь переднего защитного ограждения;
