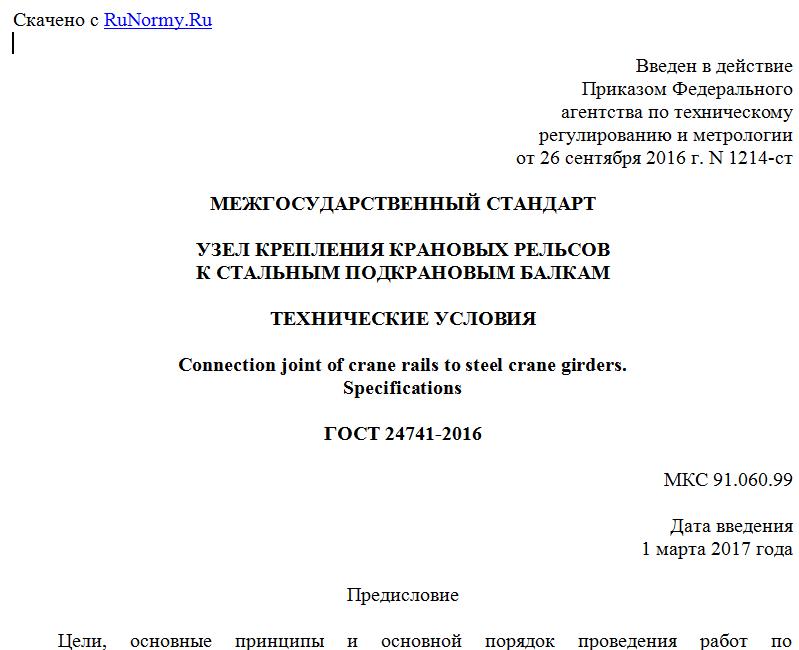

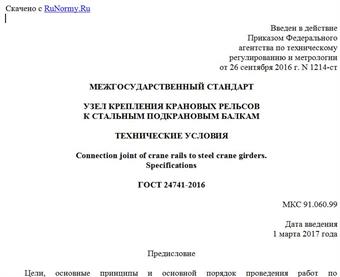

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 сентября 2016 г. N 1214-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УЗЕЛ КРЕПЛЕНИЯ КРАНОВЫХ РЕЛЬСОВ
К СТАЛЬНЫМ ПОДКРАНОВЫМ БАЛКАМ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Connection joint of crane rails to steel crane girders.
Specifications
ГОСТ 24741-2016
МКС 91.060.99
Дата введения
1 марта 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Закрытым акционерным обществом "Центральный ордена Трудового Красного Знамени научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова" (ЗАО "ЦНИИПСК им. Н.П. Мельникова")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 июня 2016 г. N 49)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2016 г. N 1214-ст межгосударственный стандарт ГОСТ 24741-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.
5 ВЗАМЕН ГОСТ 24741-81
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на узел крепления крановых рельсов по ГОСТ 4121 к стальным подкрановым балкам под мостовые электрические краны общего назначения легкого, среднего и тяжелого режимов работы, применяемые в зданиях и на открытых крановых эстакадах с расчетной сейсмичностью до 9 баллов включительно и эксплуатируемые при температуре не выше плюс 100 °C и не ниже минус 60 °C.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 535-2005 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия
ГОСТ 1759.4-87 (ИСО 898-1-78) <*> Болты, винты и шпильки. Механические свойства и методы испытаний
--------------------------------
<*> В Российской Федерации действует ГОСТ Р ИСО 898-1-2011 "Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы".
ГОСТ 2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 4121-96 Рельсы крановые. Технические условия
ГОСТ 5915-70 Гайки шестигранные класса точности B. Конструкция и размеры
ГОСТ 7798-70 <**> Болты с шестигранной головкой класса точности B. Конструкция и размеры
--------------------------------
<**> В Российской Федерации действует ГОСТ Р ИСО 4014-2013 "Болты с шестигранной головкой. Классы точности A и B".
ГОСТ 9378-93 (ИСО 2632-1-85, ИСО 2632-2-85) Образцы шероховатости поверхности (сравнения). Общие технические условия
ГОСТ 9467-75 Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы
ГОСТ 11371-78 Шайбы. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 18123-82 <***> Шайбы. Общие технические условия
--------------------------------
<***> В Российской Федерации действует также ГОСТ Р ИСО 4759-3-2009 "Изделия крепежные. Допуски. Часть 3. Плоские круглые шайбы для болтов, винтов и гаек. Классы точности A и C".
ГОСТ 23118-2012 Конструкции стальные строительные. Общие технические условия
ГОСТ 24379.1-2012 Болты фундаментные. Конструкция и размеры
ГОСТ 25347-82 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки
ГОСТ 27017-86 Изделия крепежные. Термины и определения
ГОСТ 27772-88 Прокат для строительных стальных конструкций. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины и определения по ГОСТ 27017, ГОСТ 24379.1.
4. Конструкция и размеры
4.1 Конструкция узла крепления должна соответствовать указанной на рисунке 1.
--------------------------------
<*> Размеры для справок.
1 - упорная планка; 2 - прижимная планка; 3 - болт;
4 - гайка; 5 - шайба
Рисунок 1
4.2 Марка узла крепления в зависимости от типа кранового рельса и расчетной температуры наружного воздуха района строительства (далее - расчетная температура), расстояние от оси подкрановой балки до оси узла крепления (А), а также обозначения деталей должны соответствовать указанным в таблице 1.
Таблица 1
Марка узла крепления Тип кранового рельса Расстояние от оси подкрановой балки до оси узла крепления А, мм Деталь Расчетная температура t, °C
Планка упорная Планка прижимная Болт Гайка Шайба
70 КР70 95 У1 П1 М24 x l.56 ГОСТ 7798 М24.5 ГОСТ 5915 24.02 ГОСТ 11371 ГОСТ 18123 t >= -45 и выше
80 КР80 100 П2
100 КР100 110 У2 П1 М24 x l.56 ГОСТ 7798 М24.5 ГОСТ 5915 24.02 ГОСТ 11371 ГОСТ 18123 t >= -45 и выше
120 КР120 120 У3
70ХЛ КР70 95 У1ХЛ П1ХЛ М24 x l.88 ГОСТ 7798 М24.8 ГОСТ 5915 -45 > t >= -55; t <= -55
80ХЛ КР80 100 П2ХЛ
100ХЛ КР100 110 У2ХЛ П1ХЛ
120ХЛ КР120 120 У3ХЛ
Примечание - Длину болта l следует принимать: (80 + б) мм - для крепления рельсов типов КР70, КР80, КР100; (85 + б) мм " " " типа КР120, где 80 и 85 - сумма толщин планок с учетом возможного наклонного положения прижимной планки, шайбы, гаек и выступающей части болта; б - толщина верхнего пояса подкрановой балки, мм, при этом следует учитывать размеры длин, указанные в стандартах на болты.
4.3 Конструкция и размеры упорных планок должны соответствовать указанным на рисунке 2 и в таблице 2.
--------------------------------
<*> Размеры для справок.
Рисунок 2
Таблица 2
Размеры в миллиметрах
Обозначение планки b b1 S Масса, кг
У1; У1ХЛ 85 65 8 0,9
У2; У2ХЛ 10 1,1
У3; У3ХЛ 12 1,4
Пример условного обозначения упорной планки У1 для расчетной температуры минус 45 °C и выше:
Планка У1 ГОСТ 24741-2016
То же, для расчетной температуры ниже минус 45 до минус 55 °C:
Планка У1 ХЛ ГОСТ 24741-2016
4.4 Конструкция и размеры прижимных планок должны соответствовать указанным на рисунке 3 и в таблице 3.
--------------------------------
<*> Размеры для справок.
Рисунок 3
