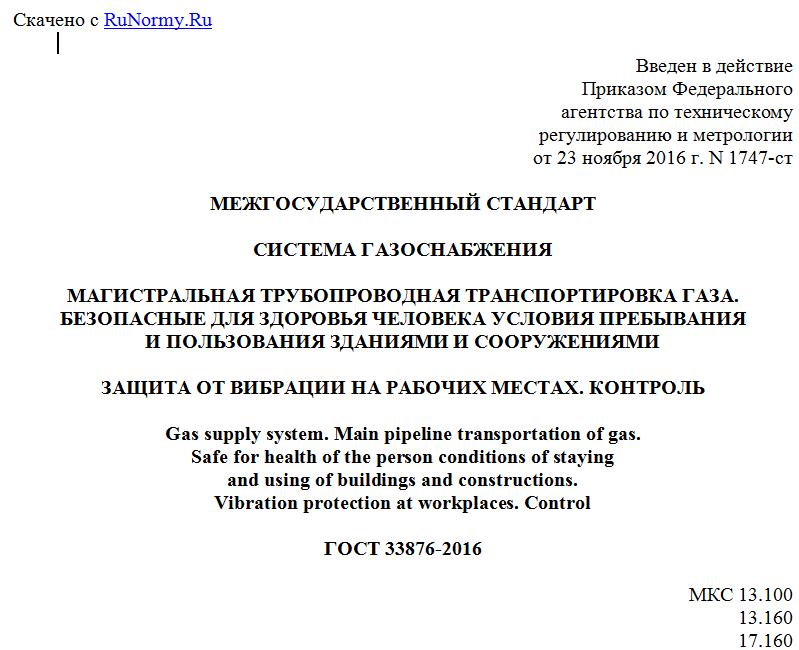

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 ноября 2016 г. N 1747-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА ГАЗОСНАБЖЕНИЯ
МАГИСТРАЛЬНАЯ ТРУБОПРОВОДНАЯ ТРАНСПОРТИРОВКА ГАЗА.
БЕЗОПАСНЫЕ ДЛЯ ЗДОРОВЬЯ ЧЕЛОВЕКА УСЛОВИЯ ПРЕБЫВАНИЯ
И ПОЛЬЗОВАНИЯ ЗДАНИЯМИ И СООРУЖЕНИЯМИ
ЗАЩИТА ОТ ВИБРАЦИИ НА РАБОЧИХ МЕСТАХ. КОНТРОЛЬ
Gas supply system. Main pipeline transportation of gas.
Safe for health of the person conditions of staying
and using of buildings and constructions.
Vibration protection at workplaces. Control
ГОСТ 33876-2016
МКС 13.100
13.160
17.160
Дата введения
1 июля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Публичным акционерным обществом "Газпром" (ПАО "Газпром") и Обществом с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий - Газпром ВНИИГАЗ" (ООО "Газпром ВНИИГАЗ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 523 "Техника и технологии добычи и переработки нефти и газа"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 июля 2016 г. N 89-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Казахстан KZ Госстандарт Республики Казахстан
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 23 ноября 2016 г. N 1747-ст межгосударственный стандарт ГОСТ 33876-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт устанавливает методы контроля общей и локальной вибрации в зданиях и сооружениях объектов магистральной трубопроводной транспортировки газа для целей удостоверения соответствия техническим требованиям к обеспечению защиты от вибрации.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ ИСО 8041-2006 Вибрация. Воздействие вибрации на человека. Средства измерений
ГОСТ 31191.1-2004 (ИСО 2631-1:1997) Вибрация и удар. Измерение общей вибрации и оценка ее воздействия на человека. Часть 1. Общие требования
ГОСТ 31192.1-2004 (ИСО 5349-1:2001) Вибрация. Измерение локальной вибрации и оценка ее воздействия на человека. Часть 1. Общие требования
ГОСТ 31192.2-2005 (ИСО 5349-2:2001) Вибрация. Измерение локальной вибрации и оценка ее воздействия на человека. Часть 2. Требования к проведению измерений на рабочих местах
ГОСТ 31319-2006 (ЕН 14253:2003) Вибрация. Измерение общей вибрации и оценка ее воздействия на человека. Требования к проведению измерений на рабочих местах
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом, следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1
вибрация: Движение точки или механической системы, при котором происходят колебания характеризующих его скалярных величин. [ГОСТ 24346-80, пункт 3]
3.2 корректированный уровень вибрации: Одночисловая характеристика вибрации, определяемая как результат энергетического суммирования уровней вибрации в октавных полосах частот с учетом октавных поправок.
3.3
локальная вибрация: Вибрация, передаваемая через кисти рук или ступни ног сидящего человека в местах контакта с управляемой машиной или обрабатываемым изделием. [ГОСТ 12.1.012-2004, пункт 3.13]
3.4
непостоянное рабочее место: Место, на котором работающий находится меньшую часть (менее 50% или менее 2 ч непрерывно) своего рабочего времени. [ГОСТ 12.1.005-88, приложение 1]
3.5
общая вибрация: Вибрация, передаваемая на тело стоящего, сидящего или лежащего человека в точках его опоры (ступни ног, ягодицы, спина, голова). [ГОСТ 12.1.012-2004, пункт 3.12]
3.6 постоянное рабочее место: Место, на котором работающий находится большую часть своего рабочего времени (более 50% или более 2 ч непрерывно).
Примечание - Если при этом работа осуществляется в различных пунктах рабочей зоны, постоянным рабочим местом считается вся рабочая зона.
3.7 предельно допустимый уровень вибрации: Уровень вибрации, который при ежедневной (кроме выходных дней) работе, но не более 40 ч в неделю в течение всего рабочего стажа, не должен вызывать заболеваний или отклонений в состоянии здоровья, обнаруживаемых современными методами исследований в процессе работы или в отдаленные сроки жизни настоящего и последующих поколений.
3.8
рабочее место: Место постоянного или временного пребывания работающих в процессе трудовой деятельности. [ГОСТ 12.1.005-88, приложение 1]
3.9 рабочая смена (рабочий день): Установленная законодательством продолжительность (в часах) работы в течение суток.
3.10 рабочая поза: Положение тела человека в процессе выполнения трудовой деятельности, наиболее частое и предпочтительное взаиморасположение частей тела при выполнении им трудовых операций.
3.11 эквивалентный корректированный уровень вибрации: Вибрация, которая имеет такое же среднеквадратичное корректированное значение виброускорения, что и данная непостоянная вибрация в течение определенного интервала времени.
4. Требования к методам контроля
4.1 Контроль вибрации осуществляют для установления соответствия фактических уровней общей и локальной вибрации на рабочих местах допустимым уровням вибрации по действующим нормам.
4.2 Контроль вибрации проводится в соответствии:
- с ГОСТ 31191.1 и ГОСТ 31319 - при воздействии общей вибрации;
- ГОСТ 31192.1 и ГОСТ 31192.2 - при воздействии локальной вибрации.
4.3 Контроль вибрации на рабочих местах должен обеспечивать оценку вибрационной нагрузки на работника в реальных условиях эксплуатации объектов магистрального трубопроводного транспорта газа.
4.4 В зависимости от способа передачи вибрации на человека устанавливают следующие измеряемые и рассчитываемые величины:
- для общей вибрации - эквивалентное виброускорение Al(8), м/с2; уровень виброускорения Al(8), дБ;
- для локальной вибрации - вибрационная экспозиция A(8), м/с2; уровень вибрационной экспозиции, дБ; полная вибрация ahv, м/с2; уровень полной вибрации , дБ.
5. Требования к средствам измерений
Требования к характеристикам средств измерений вибрации устанавливают в соответствии с ГОСТ ИСО 8041.
6. Порядок проведения измерений уровней вибрации на рабочих местах
6.1. Общая вибрация
6.1.1 Измерения общей вибрации проводят по ГОСТ 31319:
- на поверхности опоры для ног стоящего человека;
- на поверхности контакта частей тела лежащего человека, с горизонтальной вибрирующей поверхностью;
- на поверхности сиденья.
6.1.2 Для каждой технологической операции измерению (оценке) подлежат следующие основные параметры:
- среднеквадратичное значение корректированного виброускорения awi, м/с2, вдоль каждой из трех осей базицентрической системы координат;
- общая длительность Ti воздействия вибрации в процессе выполнения i операции в течение рабочей смены.
6.1.3 Измерения вибрации проводят в направлении осей базицентрической системы координат с центром в точке контакта тела человека с вибрирующей поверхностью. Основные базицентрические системы координат представлены на рисунке 1.
Рисунок 1 - Базицентрическая система
координат для тела человека
6.1.4 Для получения достоверных сведений о воздействии вибрации в течение рабочего дня необходимо идентифицировать:
- источники вибрационного воздействия;
- выполняемые технологические операции при воздействии вибрации;
- изменения условий работы, которые могут оказать влияние на уровень воздействующей вибрации;
- полное время выполнения технологической операции в течение рабочей смены.
6.1.5 Если работник выполняет трудовые обязанности на постоянном рабочем месте, то необходимо определить на данном рабочем месте точку максимальной вибрации, в которой проводят измерения.
Для непостоянных рабочих мест определяют несколько таких точек измерений, учитывая только те области, где работник выполняет свои трудовые обязанности, находясь в статичном положении. Воздействие вибрации, когда рабочая поза работника постоянно изменяется, не учитывают.
6.1.6 Порядок проведения измерения общей вибрации, передаваемой через опорные поверхности на ноги (положение стоя), на ноги, ягодицы и спину (положение сидя) и на все тело в целом (положение лежа), установлен ГОСТ 31191.1 и ГОСТ 31319.
6.1.7 Вибрация, передаваемая телу человека через мягкие или упругие материалы, должна быть измерена с помощью датчика, установленного между телом человека и основной областью контакта на поверхности. При измерениях на мягкой поверхности человек должен принять нормальное для данных условий положение.
6.1.8 Датчики средств измерений вибрации устанавливают таким образом, чтобы проводить измерения в точке контакта тела человека с вибрирующей поверхностью.
6.1.9 Если в одной точке измерений располагают несколько датчиков для измерения вибрации в разных направлениях базицентрической системы координат, эти датчики должны быть установлены как можно ближе друг к другу.
