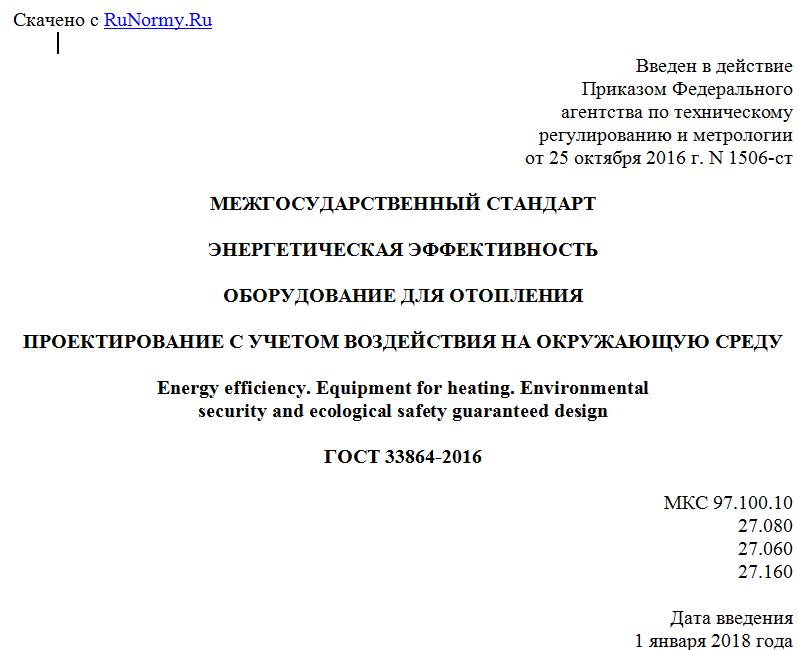

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 октября 2016 г. N 1506-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭНЕРГЕТИЧЕСКАЯ ЭФФЕКТИВНОСТЬ
ОБОРУДОВАНИЕ ДЛЯ ОТОПЛЕНИЯ
ПРОЕКТИРОВАНИЕ С УЧЕТОМ ВОЗДЕЙСТВИЯ НА ОКРУЖАЮЩУЮ СРЕДУ
Energy efficiency. Equipment for heating. Environmental
security and ecological safety guaranteed design
ГОСТ 33864-2016
МКС 97.100.10
27.080
27.060
27.160
Дата введения
1 января 2018 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС"), Автономной некоммерческой организацией в области технического регулирования и аккредитации "ВНИИНМАШ" (АНО "ВНИИНМАШ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 039 "Энергосбережение, энергетическая эффективность, энергоменеджмент"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 июля 2016 г. N 89-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 октября 2016 г. N 1506-ст межгосударственный стандарт ГОСТ 33864-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2018 г.
5 В настоящем стандарте реализованы положения Регламента Комиссии Европейского Союза от 2 августа 2013 г. 813/2013/EU по применению Директивы 2009/125/ЕС Европейского парламента и Совета относительно требований к экодизайну для обогревателей помещений и комбинированных обогревателей
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Проблемы обеспечения международной энергетической и экологической безопасности, в том числе энергетической эффективности и загрязнения окружающей среды, в настоящее время являются приоритетными для мирового сообщества и предметом активного международного диалога. Задачи энергосбережения, повышения энергетической и экологической эффективности носят международный характер.
В странах, входящих в Евразийский экономический союз, идет процесс гармонизации законодательства с нормами международного права в области энергетической эффективности, в частности, европейскими.
В частности, в странах Европейского союза приняты Директива 2005/32/ЕС Европейского парламента и Совета ЕС от 6 июля 2005 г. и Директива Европейского парламента и Совета 2009/125/ЕС от 21 октября 2009 г., учреждающие систему установления требований к экологическому проектированию продукции, связанной с энергопотреблением. В целях реализации положений этих документов приняты наборы исполнительных мер в виде регламентов ЕС по введению и установлению в каждом из них требований по энергоэффективности определенного вида оборудования.
Проведенные исследования показали, что экологические аспекты обогревателей и комбинированных нагревателей являются значимыми для целей экономии потребляемой энергии на этапе эксплуатации, а для нагревателей, использующих тепловые насосы, значимым является также нормирование уровня звуковой мощности. Кроме того, для нагревателей с использованием ископаемого топлива значимыми экологическими аспектами определены выбросы оксидов азота, окиси углерода, твердых частиц и углеводородов.
В результате исследований в отношении обогревателей помещений и комбинированных нагревателей Европейской комиссией 2 августа 2013 года принят регламент ЕС N 813/2013.
Требования регламента включают котел обогревателя, когенерацию обогревателей и обогревателей с тепловым насосом для подачи тепла к системам центрального отопления на водной основе, а также комбинацию котла с тепловым насосом в сочетании нагревателями с целью обеспечения тепла в водной основе центрального отопления, а также для целей доставки горячей питьевой воды.
Требования должны согласовать потребление энергии, уровень звуковой мощности и требования выбросов оксидов азота для обогревателей и комбинированных нагревателей.
Настоящий стандарт разработан с учетом требований упомянутого регламента и направлен на ограничение оборота на рынке Евразийского экономического союза обогревателей для помещений с низкой энергетической эффективностью.
1. Область применения
Настоящий стандарт распространяется на оборудование для отопления: устройства для отопления помещений и комбинированные нагревательные устройства с номинальной мощностью <= 400 кВт, комплекты из устройств для отопления помещений, устройств контроля температуры и устройств, работающих на солнечной энергии, а также комплекты из комбинированных нагревательных устройств, устройств контроля температуры и устройств, работающих на солнечной энергии.
Настоящий стандарт не распространяется на:
- нагревательные устройства, которые сконструированы специально для применения газообразных или жидких видов топлива, производимых преимущественно из биомассы;
- нагревательные устройства, работающие на твердых видах топлива;
- нагревательные устройства, предназначенные только для приготовления теплой питьевой воды или воды для хозяйственных нужд;
- нагревательные устройства, предназначенные для нагрева и распространения газообразных теплоносителей, таких как пара или воздуха;
- устройства для отопления помещений с комбинированной выработкой тепловой и электрической энергий с максимальной электрической мощностью 50 кВт и выше;
- теплогенераторы, предназначенные для оснащения нагревательных устройств, и корпуса нагревательных устройств для оснащения такими теплогенераторами, размещенные на рынке до 1 января 2021 года, предназначенные для замены идентичных теплогенераторов и корпусов нагревательных устройств. На оборудовании, предназначенном для замены, или на его упаковке должно быть четко указано, для какого нагревательного устройства оно предназначено.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 28091-89 Горелки промышленные на жидком топливе. Методы испытаний
ГОСТ 33009.1-2014 (EN 15502-1:2012) Котлы газовые центрального отопления. Часть 1. Технические требования и методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины с соответствующими определениями:
3.1. Общие термины и определения
3.1.1 нагревательное устройство (heater): Устройство для отопления помещений или комбинированное нагревательное устройство.
3.1.2 устройство для отопления помещений (space heater): Устройство, которое
а) обеспечивает систему центрального водяного отопления необходимым теплом для достижения и удержания желаемого уровня температуры внутри закрытых помещений, таких как здание, квартира или комната и
б) оснащено одним или несколькими теплогенераторами.
3.1.3 комбинированное нагревательное устройство (combination heater): Устройство для отопления помещений, предназначенное как для обогрева помещения, так и для приготовления теплой питьевой воды или воды для хозяйственных нужд с заданной температурой, количеством и расходом в рамках определенного временного периода, и подключаемое к внешнему подводу питьевой воды или воды для хозяйственных нужд.
3.1.4 система центрального водяного отопления (water-based central heating system): Система, в которой вода служит передающей средой для распределения централизованно генерируемого тепла по теплоизлучателям с целью отопления зданий или их частей.
3.1.5 теплогенератор (heat generator): Часть нагревательного устройства, которая с помощью одного или нескольких следующих процессов генерирует тепло:
а) сжигание ископаемых видов топлива или топлива из биомассы,
б) использование эффекта Джоуля в электрических резистивных нагревательных элементах,
в) поглощение теплоты окружающей среды из воздуха, воды или почвы и/или отводимого тепла.
3.1.6 корпус нагревательного устройства (heater housing): Часть нагревательного устройства, спроектированная для установки теплогенератора.
3.1.7 номинальная тепловая мощность Prated, кВт (rated heat output): Тепловая мощность нагревательного устройства, заявленная изготовителем, при отоплении и при приготовлении теплой воды, при необходимости, и определенная при стандартных условиях испытаний.
Примечание - Для устройств для отопления помещений и комбинированных нагревательных устройств с тепловыми насосами за стандартные условия испытаний для определения номинальной тепловой мощности принимают соответствующие расчетные условия.
3.1.8 стандартные условия испытаний (standard rating conditions): Стандартные условия эксплуатации для нагревательных устройств при средних климатических условиях, при которых должны быть определены номинальная тепловая мощность, сезонно обусловленная энергоэффективность отопления помещения, энергетическая эффективность нагрева воды, а также уровень звуковой мощности.
3.1.9 биомасса (biomass): Биологически разлагаемая часть изделий, отходов и побочных продуктов сельского хозяйства биологического происхождения (включая растительные и животные вещества), лесного хозяйства и связанных с этим отраслей экономики, включая рыболовство и аквакультуру, а также биологически разлагаемую часть промышленных и бытовых отходов.
3.1.10 топливо из биомассы/биотопливо (biomass fuel): Газообразное или жидкое топливо, произведенное из биомассы.
3.1.11 ископаемый вид топлива (fossil fuel): Газообразное или жидкое топливо ископаемого происхождения.
3.1.12 устройство для отопления помещений с комбинированной выработкой тепловой и электрической энергий (cogeneration space heater): Устройство для отопления помещений, которое генерирует тепло и электричество посредством одного и того же процесса.
3.1.13 устройство контроля температуры (temperature control): Устройство, на котором конечный пользователь задает значения и сроки достижения температуры в помещении и которое передает данные на интерфейс нагревательного устройства, например, на центральный процессор, таким образом помогая регулировать температуру воздуха в помещении.
3.1.14 устройство, работающее на солнечной энергии (solar device): Система, работающая только на солнечной энергии, солнечный коллектор, резервуар для хранения горячей воды, работающий на солнечной энергии, или насос в цепи солнечного коллектора, продаваемые на рынке раздельно.
3.1.15 система, работающая только на солнечной энергии (solar-only system): Устройство, оснащенное одним или более солнечных коллекторов, резервуаром для хранения горячей воды, работающий на солнечной энергии, и, при наличии, насосом в цепи солнечного коллектора и другими частями, продаваемое на рынке как единое целое устройство и не оснащенное никаким другим теплогенератором, за исключением, возможно, одного или более вспомогательного погружного нагревательного элемента.
3.1.16 солнечный коллектор (solar collector): Устройство для поглощения энергии солнечного излучения и преобразования ее в тепловую энергию.
3.1.17 резервуар для хранения горячей воды (hot water storage tank): Емкость для аккумуляции теплой воды, включая присадки для нагрева воды и/или для обогрева помещения, которая не оснащена никаким теплогенератором, кроме одного или нескольких вспомогательных погружных нагревательных элементов.
3.1.18 резервуар для хранения горячей воды на солнечной энергии (solar hot water storage tank): Резервуар для хранения горячей воды, накапливающий тепловую энергию, генерируемую одним или несколькими солнечными коллекторами.
3.1.19 вспомогательный погружной нагревательный элемент (back-up immersion heater): Электрический резистивный нагревательный элемент, работающий на эффекте Джоуля, который генерирует тепло как часть резервуара для хранения горячей воды только при прерывании снабжения посредством внешнего источника тепла (также в ходе технического обслуживания) или при его выходе из строя, или является частью работающего на солнечной энергии водонагревателя и поставляет тепло, если солнечный источник тепла недостаточен для желаемого уровня температуры.
3.1.20 комплект из устройства для отопления помещений, устройства контроля температуры и устройства, работающего на солнечной энергии (package of space heater, temperature control and solar device): Комплект, предлагаемый конечному пользователю и содержащий одно или несколько устройств для отопления помещений в сочетании с одним или более устройством контроля температуры и/или одним или более устройств, работающих на солнечной энергии.
3.1.21 комплект из комбинированного нагревательного устройства, устройства контроля температуры и устройства, работающего на солнечной энергии (package of combination heater, temperature control and solar device): Комплект, предлагаемый конечному пользователю и содержащий одно или несколько комбинированных
