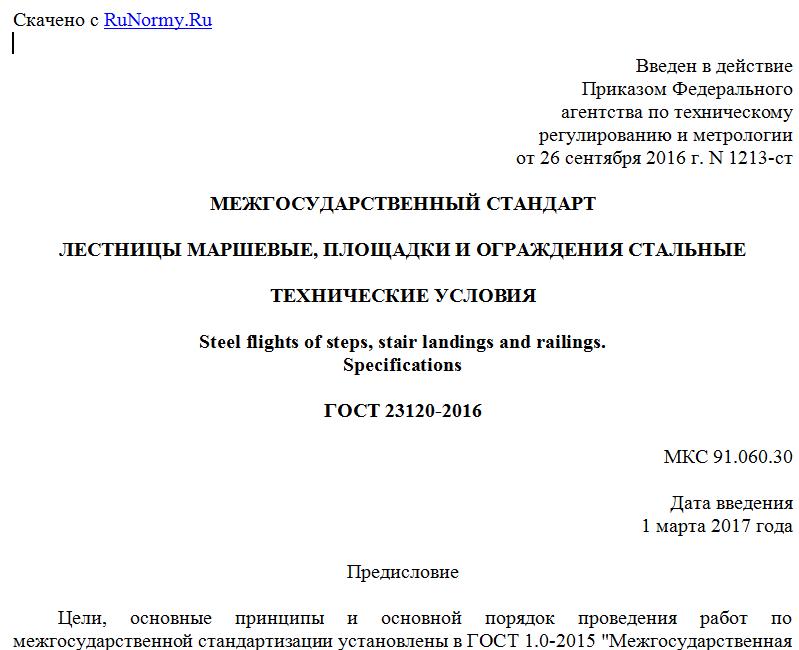

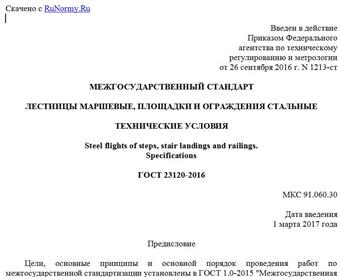

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 сентября 2016 г. N 1213-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЛЕСТНИЦЫ МАРШЕВЫЕ, ПЛОЩАДКИ И ОГРАЖДЕНИЯ СТАЛЬНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Steel flights of steps, stair landings and railings.
Specifications
ГОСТ 23120-2016
МКС 91.060.30
Дата введения
1 марта 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Закрытым акционерным обществом "Центральный ордена Трудового Красного Знамени научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова" (ЗАО "ЦНИИПСК им. Н.П. Мельникова")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 июня 2016 г. N 49)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2016 г. N 1213-ст межгосударственный стандарт ГОСТ 23120-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.
5 ВЗАМЕН ГОСТ 23120-78
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на стальные маршевые лестницы, площадки и ограждения к ним, применяемые в производственных зданиях и сооружениях, возводимых и эксплуатируемых при температуре не выше плюс 100 °C и не ниже минус 60 °C.
Настоящий стандарт устанавливает технические требования на маршевые лестницы с углом наклона 45° и 60°, прямоугольные переходные площадки и ограждения к ним, изготовленные из холодногнутых и горячекатаных профилей и рассчитанные на действие нормативных временных нагрузок 200, 300 и 400 кгс/м2.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.321-84 Единая система конструкторской документации. Обозначения буквенные
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 21.001-2013 Система проектной документации для строительства. Общие положения
ГОСТ 21.501-2011 Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений
ГОСТ 535-2005 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия
ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия
ГОСТ 1759.5-87 (ИСО 898-2-80) <*> Гайки. Механические свойства и методы испытаний
ГОСТ 2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 5915-70 Гайки шестигранные класса точности B. Конструкция и размеры
ГОСТ 7798-70 <**> Болты с шестигранной головкой класса точности B. Конструкция и размеры
--------------------------------
<*> В Российской Федерации действует ГОСТ Р ИСО 898-2-2013 "Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 2. Гайки установленных классов прочности с крупным и мелким шагом резьбы".
<**> В Российской Федерации действует ГОСТ Р ИСО 4014-2013 "Болты с шестигранной головкой. Классы точности A и B".
ГОСТ 11371-78 Шайбы. Технические условия
ГОСТ 14637-89 Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 18123-82 <*> Шайбы. Общие технические условия
--------------------------------
<*> В Российской Федерации действует также ГОСТ Р ИСО 4759-3-2009 "Изделия крепежные. Допуски. Часть 3. Плоские круглые шайбы для болтов, винтов и гаек. Классы точности A и C" в части допусков шайб.
ГОСТ 23118-2012 Конструкции стальные строительные. Общие технические условия
ГОСТ 26047-2016 Конструкции стальные строительные. Условные обозначения (марки)
ГОСТ 26663-85 Пакеты транспортные. Формирование с применением средств пакетирования. Общие технические требования
ГОСТ 27772-88 Прокат для строительных конструкций. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 21.001, ГОСТ 21.501 и в соответствии с действующими нормативными документами <**>.
--------------------------------
<**> В Российской Федерации действует также ГОСТ Р 21.1101-2013 "Система проектной документации для строительства. Основные требования к проектной и рабочей документации".
4. Обозначения и сокращения
В настоящем стандарте применены термины и буквенные обозначения по ГОСТ 2.321, ГОСТ 26047, а также следующие сокращения:
КМД - деталировочные чертежи металлических конструкций;
ПОС - проект организации строительства;
ППР - проект производства работ (монтажных).
5. Основные параметры и размеры
5.1 Основные параметры и размеры лестничных маршей, прямоугольных площадок и ограждений к ним должны соответствовать указанным на рисунках 1 - 4 и приведенным в таблицах 1 - 4.
1 - косоур; 2 - ступень; 3 - опорная планка;
4 - опорный уголок; 5 - ребро
--------------------------------
<*> По чертежам КМД.
Рисунок 1 - Лестничный марш (МЛ)
1 - балка; 2 - окантовочный элемент; 3 - настил; 4 - ребро
--------------------------------
<*> По чертежам КМД.
Рисунок 2 - Площадки (ПМ)
1 - стойка; 2 - поручень; 3 - средний ограждающий элемент;
4 - бортовой элемент
--------------------------------
<*> По чертежам КМД.
Рисунок 3 - Ограждение лестничного марша (ОГМ)
1 - стойка; 2 - поручень; 3 - средний ограждающий элемент;
4 - бортовой элемент
--------------------------------
<*> По чертежам КМД.
Рисунок 4 - Ограждение площадок (ОГП)
Таблица 1
Параметры и размеры лестничных маршей
В миллиметрах
H L h b B B1 b1
45° 600 600
1200 1200
1800 1800 600 500 7 10
2400 2400 200 200 800 700
3000 3000 1000 900
3600 3600
4200 4200
60° 600 345
1200 693
1800 1039
2400 1386
3000 1732 300 200 600 500 5
3600 2078 800 700
4200 2425
4800 2771
5400 3118
6000 3464
Примечание - В маршевых лестницах с углом наклона 60° расстояние h (см. рисунок 1) должно быть не более 250 мм для подъема в кабину мостового крана.
