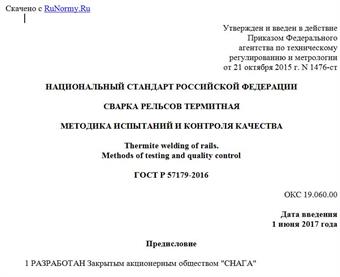

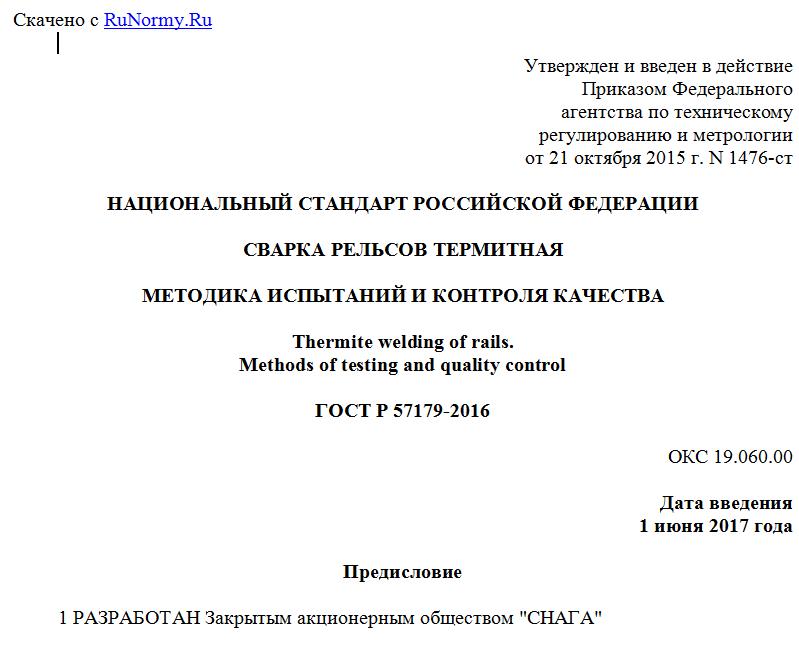

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 октября 2015 г. N 1476-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СВАРКА РЕЛЬСОВ ТЕРМИТНАЯ
МЕТОДИКА ИСПЫТАНИЙ И КОНТРОЛЯ КАЧЕСТВА
Thermite welding of rails.
Methods of testing and quality control
ГОСТ Р 57179-2016
ОКС 19.060.00
Дата введения
1 июня 2017 года
Предисловие
1 РАЗРАБОТАН Закрытым акционерным обществом "СНАГА"
2 ВНЕСЕН Техническим комитетом ТК 210 "Технологическое обеспечение создания и производства изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 октября 2015 г. N 1476-ст
4 Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технических регламентов
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает основные требования к методам испытаний и контроля качества сварных соединений рельсов, выполненных термитной сваркой.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ ISO 9001-2011 Системы менеджмента качества. Требования
ГОСТ 2.111-68 Единая система конструкторской документации. Нормоконтроль
ГОСТ 8.417-2002 Государственная система обеспечения единства измерений. Единицы величин
ГОСТ 12.0.003-74 Система стандартов безопасности труда. Опасные и вредные производственные факторы. Классификация
ГОСТ 12.0.004-90 Система стандартов безопасности труда. Организация труда. Организация обучения безопасности труда. Общие положения
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.3.002-75 Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 25.507-85 Расчеты и испытания на прочность в машиностроении. Методы испытаний на усталость при эксплуатационных режимах нагружения. Общие требования
ГОСТ 166-89 Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 1763-68 (ИСО 3887-77) Сталь. Методы определения глубины обезуглероженного слоя
ГОСТ 1778-70 (ИСО 4967-79) Металлографические методы определения неметаллических включений
ГОСТ 2601-84 Сварка металлов. Термины и определения основных понятий
ГОСТ 2999-75 Металлы и сплавы. Метод измерения твердости по Виккерсу
ГОСТ 5639-82 Стали и сплавы. Методы выявления и определения величины зерна
ГОСТ 5640-68 Сталь. Металлографический метод оценки микроструктуры листов и ленты
ГОСТ 6996-66 (ИСО 4136-89, ИСО 5173-81, ИСО 5177-81) Сварные соединения. Методы определения механических свойств
ГОСТ 7564-97 Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний
ГОСТ 8233-56 Сталь. Эталоны микроструктуры
ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81) Металлы. Метод измерения твердости по Бринеллю
ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 10243-75 Сталь. Методы испытаний и оценки макроструктуры
ГОСТ 10708-82 Копры маятниковые. Технические условия
ГОСТ 11878-66 Сталь аустенитная. Методы определения содержания ферритной фазы в прутках
ГОСТ 15467-79 Управление качеством продукции. Основные понятия. Термины и определения
ГОСТ 16350-80 Климат СССР. Районирование и статистические параметры климатических факторов для технических целей
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 21014-88 Прокат черных металлов. Термины и определения дефектов поверхности
ГОСТ 23829-85 Контроль неразрушающий акустический. Термины и определения
ГОСТ Р 15.201-2000 Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство
ГОСТ Р ИСО 857-1-2009 Сварка и родственные процессы. Словарь. Часть 1. Процессы сварки металлов. Термины и определения
ГОСТ Р ИСО 4063-2010 Сварка и родственные процессы. Перечень и условные обозначения процессов
ГОСТ Р ИСО 5817-2009 Сварка. Сварные соединения из стали, никеля, титана и их сплавов, полученные сваркой плавлением (исключая лучевые способы сварки). Уровни качества
ГОСТ Р ИСО 6520-1-2012 Сварка и родственные процессы. Классификация дефектов геометрии и сплошности в металлических материалах. Часть 1
ГОСТ Р ИСО 17659-2009 Сварка. Термины многоязычные термины для сварных соединений с иллюстрациями
ГОСТ Р 51045-2014 Рельсы для путей промышленного железнодорожного транспорта. Общие технические условия
ГОСТ Р 51685-2013 Рельсы железнодорожные. Общие технические условия
ГОСТ Р 54153-2010 Сталь. Метод атомно-эмиссионного спектрального анализа
ГОСТ Р 55941-2014 Рельсы трамвайные желобчатые. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1
термитная сварка: Сварка заливкой жидкого металла между свариваемыми кромками, при которой используют энергию экзотермической реакции смеси оксидов металла и измельченного алюминиевого порошка, в результате чего образуется расплавленный присадочный металл. [ГОСТ Р ИСО 857-1, ГОСТ Р ИСО 4063, статья 71]
3.2
стыковое соединение: Тип соединения, при котором детали лежат в одной плоскости и примыкают друг к другу торцовыми поверхностями. [ГОСТ Р ИСО 17659-2009, статья 3.7]
3.3
дефект: Каждое отдельное несоответствие продукции установленным требованиям. [ГОСТ 15467, статья 38]
3.4
зона термического влияния при сварке: Участок основного металла, не подвергшийся расплавлению, структура и свойства которого изменились в результате нагрева при сварке или наплавке. [ГОСТ 2601, статья 124]
3.5 заказчик: Организация, ответственная за установление для сварного изделия технических требований, требований к качеству и приемочных процедур, отвечающих требованиям настоящего стандарта.
3.6 производитель работ: Организация, которая использует сварку для изготовления сварных стыков рельсов или их обслуживание (включая ремонт).
3.7 национальный орган по безопасности: Государственный орган, ответственный за установление или согласование требований безопасности путей: железных дорог, городского хозяйства, и специальных эксплуатирующих организаций.
3.8 аттестация: Доказательство после обучения профессиональных знаний, умения и опыта персонала, необходимых для выполнения требуемых заданий.
3.9 квалифицированный специалист: Специалист, имеющий свидетельство об обучении, профессиональных знаниях, умениях и допуск к проведению работ.
3.10 приемочный орган: Организация, ответственная за приемку продукции.
Примечание - Приемочный орган организации может быть частью организации заказчика или независимой организацией, назначенной или одобренной заказчиком.
3.11 производственный сварной образец: Макет или образец сварных соединений, предназначенный для подтверждения квалификации сварщика или приемлемости технологии выполнения сварного соединения.
3.12 значение критической температуры: Температура окружающей среды ниже, которой запрещается проведение сварочных работ.
4 Сокращения и условные обозначения
4.1 В настоящем стандарте применены следующие сокращения:
ССР - стыковое соединение рельсов;
ТТС - технология термитной сварки;
ИЦ - испытательный центр;
КМКО - комплекс методов квалификационной оценки;
ТЗ - техническое задание;
НД - нормативная документация (ГОСТ, ТУ и др.).
4.2 Для конструктивных элементов упрочненных зон приняты следующие условные обозначения:
bш - ширина шва;
bЗТВ - ширина зоны термического влияния;
- зазор между рельсами.
5 Общие положения
5.1 Объект испытаний - сварные стыковые соединения рельсов, выполненные термитной сваркой.
5.2 Цель проведения испытаний - проверка соответствия характеристик сварных стыковых соединений рельсов выполненных термитной сваркой требованиям, сформулированным в нормативных документах к данному виду продукции и получения в установленном порядке допуска производителя работ для работы на объектах инфраструктуры эксплуатирующей организации.
5.3 Программа и методика испытаний сварных стыковых соединений рельсов, выполненных с использованием технологии термитной сварки, предназначены для проверки их качества.
5.4 Эксплуатирующая организация должна затребовать у производителя работ информацию о наличии интеллектуальных прав (патенты на ТТС рельсов) и наличия прав на их использование (лицензионный договор) в порядке, установленном законодательством Российской Федерации.
5.5 Производитель работ должен в порядке, установленном законодательством Российской Федерации, пройти сертификацию - в Системе менеджмента качества в соответствии с требованиями ГОСТ ISO 9001, либо предоставить копию распоряжения, приказа, иного организационно-распорядительного акта, подтверждающего введение на предприятии собственной системы менеджмента качества, с приложением положения о качестве или иного документа, содержащего описание системы.
5.6 Образцы сварных соединений рельсов для испытаний по данному стандарту должны выполняться сварщиками, прошедшими обучение в образовательных учреждениях, имеющих государственную лицензию и аттестацию с получением свидетельства по профессии "Сварщик термитной сварки" и допущенные заказчиком к производству сварочных работ по данной технологии.
5.7 Испытания сварных соединений рельсов проводятся в организациях, аккредитованных в порядке, установленном нормативными и правовыми актами Российской Федерации [8], а именно, в испытательных центрах, имеющих следующие виды документов (не менее одного):
- свидетельство Федерального агентства по техническому регулированию и метрологии;
- свидетельство Федерального агентства по техническому регулированию и метрологии об аттестации по результатам международных межлабораторных измерений (например, Interlaboratory "Round Robin");
- аттестат аккредитации в системе сертификации на железнодорожном транспорте [3].
5.8 Требования к образцам, предъявляемым на испытания, правила их отбора, транспортирования и хранения, способы идентификации, сопроводительную документацию при передаче образца (образцов) на испытания в испытательный центр (ИЦ) определяются отдельно к каждому виду испытаний.
5.9 Места (зоны) определения свойств - по ГОСТ Р 51685, ГОСТ Р 5104, ГОСТ Р 55941.
Примечание - Например, по ГОСТ Р 51685 (на рисунке 1а) цифрами 1 - 8 обозначены места замера твердости) с учетом специфики строения стыкового
