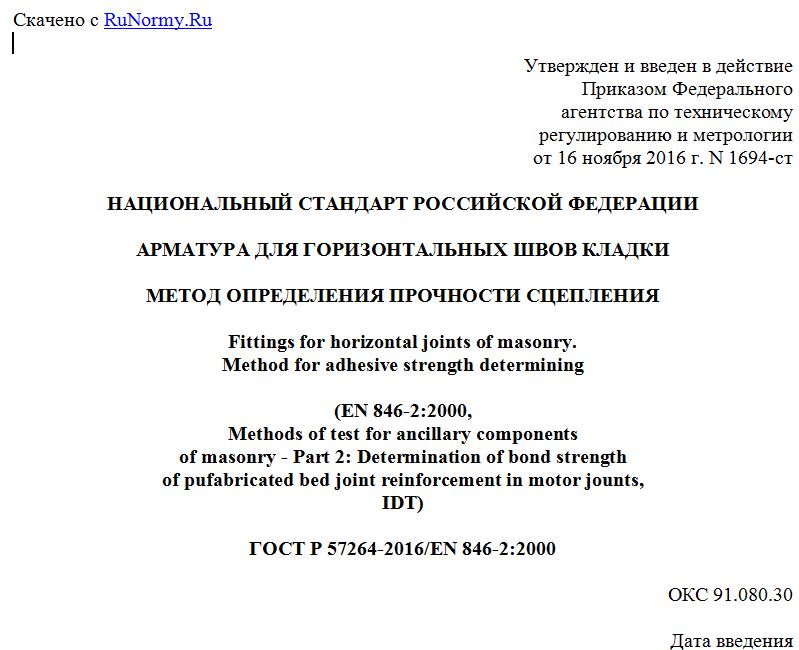

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АРМАТУРА ДЛЯ ГОРИЗОНТАЛЬНЫХ ШВОВ КЛАДКИ
МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ СЦЕПЛЕНИЯ
Fittings for horizontal joints of masonry.
Method for adhesive strength determining
(EN 846-2:2000,
Methods of test for ancillary components
of masonry - Part 2: Determination of bond strength
of pufabricated bed joint reinforcement in motor jounts,
IDT)
ГОСТ Р 57264-2016/EN 846-2:2000
ОКС 91.080.30
Дата введения
1 мая 2017 года
Предисловие
1 ПОДГОТОВЛЕН структурным подразделением Акционерного общества "Научно-исследовательский центр "Строительство" (АО НИЦ "Строительство"), Центральным научно-исследовательским институтом строительных конструкций им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко), Объединением юридических лиц "Союз производителей композитов" (Союзкомпозит) и Национальным исследовательским Московским государственным строительным университетом (НИУ МГСУ) на основе официального перевода на русский язык немецкоязычной версии указанного в пункте 4 европейского стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 ноября 2016 г. N 1694-ст
4 Настоящий стандарт идентичен европейскому стандарту EN 846-2:2000 "Вспомогательные компоненты каменной кладки. Методы испытания. Часть 2. Определение прочности сцепления готовой арматуры для горизонтальных швов кладки" (EN 846-2:2000 " Mauerwerk - Teil 2: Bestimmung der Verbundfestigkeit vorgefertigter Lagerfugenbewehrung", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном официальном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
1.1 Настоящий стандарт устанавливает метод определения прочности сцепления при вырыве из каменной кладки (далее - прочность сцепления) арматурных стержней согласно prEN 845-3, установленных в горизонтальные растворные швы кладки стен строящихся зданий и сооружений или в специальные контрольные образцы кладки, изготовленные в лабораторных условиях.
1.2 Настоящий стандарт распространяется на все виды каменной кладки, а также на панели и блоки из кирпича, природных и искусственных камней, стен строящихся зданий, возводимых как в обычных, так и в сейсмоопасных регионах Российской Федерации.
1.3 Настоящий стандарт распространяется на арматуру из стальных и композитных стержней диаметром от 1,0 до 12 мм, круглого и периодического профилей, предназначенных для армирования каменной кладки.
1.4 Настоящий стандарт не распространяется на арматурные стержни, установленные в вертикальные растворные швы кладки.
2. Нормативные ссылки
Настоящий стандарт содержит определения из других публикаций. Данные нормативные ссылки приведены в соответствующих местах в тексте, а публикации приведены ниже. При датированных ссылках последние изменения или переработка данных публикаций относятся к настоящему стандарту только в том случае, если они включены вследствие изменения или переработки текста. Для недатированных ссылок определяющим является последнее издание соответствующей публикации.
prEN 771-1 <1>, Festlegungen Mauersteine - Teil 1: Mauerziegel (Требования для кирпича. Часть 1. Кирпичи глиняные)
--------------------------------
<1> Отменен. Действует EN 771-1:2011.
prEN 771-1, Specification for masonry units - Part 1: Clay masonry units
prEN 771-2 <2>, Festlegungen Mauersteine - Teil 2: Kalksandsteine (Требования для кирпича. Часть 2. Силикатный кирпич)
--------------------------------
<2> Отменен. Действует EN 771-2:2011.
prEN 771-2, Specification for masonry units - Part 2: Calcium silicate masonry units
prEN 771-3 <3>, Festlegungen Mauersteine - Teil 3: Mauersteine aus Beton (mit dichten und porigen ) [Требования для кирпича. Часть 3. Стеновые блоки из бетона (плотные и пористые добавки)]
--------------------------------
<3> Отменен. Действует EN 771-3:2011.
prEN 771-3, Specification for masonry units - Part 3: Aggregate concrete masonry units (Dense and light-weight aggregates)
prEN 771-4 <1>, Festlegungen Mauersteine - Teil 4: Porenbetonsteine (Материалы штучные для кладки стен. Технические условия. Часть 4. Штучные материалы из ячеистого бетона автоклавного твердения)
--------------------------------
<1> Отменен. Действует EN 771-4:2011.
prEN 771-4, Specification for masonry units - Part 4: Autoclaved aerated concrete masonry units
prEN 771-5 <2>, Festlegungen Mauersteine - Teil 5: Betonwerksteine (Требования для кирпича. Часть 5. Бетонный блок заводского изготовления)
--------------------------------
<2> Отменен. Действует EN 771-5:2011.
prEN 771-5, Specification for masonry units - Part 5: Manufactured stone masonry units
prEN 771-6 <3>, Festlegungen Mauersteine - Teil 6: Natursteine (Требования для кирпича. Часть 6. Природный камень)
--------------------------------
<3> Отменен. Действует EN 771-6:2011.
prEN 771-6, Specification for masonry units - Part 6: Natural stone masonry units
prEN 772-1 <4>, Mauersteine - Teil 1: Bestimmung der Druckfestigkeit (Испытания кладки из блоков. Часть 1. Определение прочности при сжатии)
--------------------------------
<4> Отменен. Действует EN 772-1:2011+A1:2015.
prEN 772-1, Methods of test for masonry units - Part 1: Determination of compressive strength
EN 772-10, Mauersteine - Teil 10: Bestimmung des Feuchtegehaltes von Kalksandsteinen und Mauersteinen aus Porenbeton (Испытания кладки из блоков. Часть 10. Определение влагосодержания в силикатном кирпиче и строительных кирпичах из пористого бетона)
EN 772-10, Methods of test for masonry units - Part 10: Determination of moisture content of calcium silicate and autoclaved aerated concrete units
prEN 845-3 <5>, Festlegungen Mauerwerk - Teil 3: Lagerfugenbewehrung aus Stahl (Требования к вспомогательным строительным элементам каменной кладки. Часть 3. Армирование горизонтального шва кладки металлической сеткой)
--------------------------------
<5> Отменен. Действует EN 845-3:2013.
prEN 845-3, Specification for ancillary components for masonry - Part 3: Bed joint reinforcement of steel meshwork
prEN 998-2 <6>, Festlegungen im Mauerwerksbau - Teil 2: (Требования для строительного раствора для каменной кладки в строительстве. Часть 2. Раствор для каменной кладки)
--------------------------------
<6> Отменен. Действует EN 998-2:2010.
prEN 998-2, Specification for mortar for masonry - Part 2: Masonry mortar
EN 1015-3, Mauerwerk - Teil 3: Bestimmung der Konsistenz von (mit Ausbreittisch) (Метод испытания для строительных растворов для каменной кладки. Часть 3. Определение консистенции свежеприготовленного строительного раствора с помощью вибрационного стола)
EN 1015-3, Methods of test for mortar for masonry - Part 3: Determination of consistence of fresh mortar (by flow table)
EN 1015-7, Mauerwerk - Teil 7: Bestimmung des Luftgehaltes von (Растворы строительные для каменной кладки. Методы испытаний. Часть 7. Определение содержания воздуха в свежеприготовленном растворе)
EN 1015-7, Methods of test for mortar for masonry - Part 7: Determination of air content of fresh mortar
EN 1015-11, Mauerwerk - Teil 11: Bestimmung der Biegezug- und Druckfestigkeit von (Растворы строительные для каменной кладки. Методы испытаний. Часть 11. Определение предела прочности на сжатие и на изгиб затвердевшего строительного раствора)
EN 1015-11, Methods of test for mortar for masonry - Part 11: Determination of flexural and compressive strength of hardened mortar
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 горизонтальный шов кладки (a horizontal joint of masonry <*>; horizontale naht des mauerwerkes <**>): Шов между соседними горизонтальными рядами кладки.
3.2 арматура горизонтальных швов кладки (reinforcement of horizontal masonry joints <*>; die Armatur horizontalen Nahten des Mauerwerkes <**>): Стальная или композитная арматура заводского изготовления для укладки в горизонтальные швы кладки.
3.3 армирование (reinforcement <*>; bewehrung <**>): Способ повышения несущей способности конструкции материалом, имеющим повышенные прочностные свойства относительно основного материала изделия.
3.4 прочность сцепления (adhesion strength <*>; haftfestigkeit <**>): Растягивающее усилие при вырыве, которое может выдержать участок арматуры, расположенный в горизонтальном шве каменной кладки.
3.5 номинальный диаметр арматуры для горизонтальных швов кладки (the nominal diameter of rebar for the horizontal joints of masonry <*>; nennweite der armatur die horizontalen nahten des mauerwerkes <**>): Диаметр арматуры, условно соответствующий диаметру круглого стержня с таким же поперечным сечением.
3.6 наружный диаметр арматуры для горизонтальных швов кладки (the outer diameter of rebar for the horizontal joints of masonry <*>; der armatur die horizontalen nahten des mauerwerkes <**>): Диаметр, позволяющий с помощью измерения по вершинам периодических выступов определить номинальный диаметр.
3.7 периодический профиль арматуры для горизонтальных швов кладки (periodic profile of rebar for the horizontal joints of masonry <*>; ein periodisches Profil von Armaturen die horizontalen Nahten des Mauerwerkes <**>): Арматура для горизонтальных швов кладки с периодически изменяющимися по длине размерами сечения.
3.8 предел прочности при растяжении (tensile strength <*>; zugfestigkeit <**>): Наибольшее напряжение, которое получается при растяжении образца до его разрушения.
3.9 волокно (fiber <*>; faser <**>): Гибкое, протяженное непрерывное и прочное тело ограниченной длины с малыми поперечными размерами по отношению к длине, применяемое для изготовления арматурных полимерных стержней, предназначенных для армирования каменной кладки.
3.10 предел прочности при растяжении (tensile strength <*>; zugfestigkeit <**>): Отношение максимальной нагрузки Fmax, предшествующей разрушению образца, к начальной площади его поперечного сечения.
3.11 рабочая длина образца (working length of the sample <*>; probe <**>): Часть образца между зажимными устройствами испытательной машины.
3.12 полная длина образца (full length of the sample <*>; der probe <**>): Длина образца, равная сумме рабочей длины арматурного стержня, заделанного в кладку, и длины участка для закрепления стержней в захватах.
3.13 предел текучести (физический) [yield strength (physical) <*>; streckgrenze (physical) <**>]: Напряжение, соответствующее наименьшей нагрузке Pт, при которой образец деформируется без заметного ее увеличения.
3.14 анкеровочный слой (anchoring layer <*>; anker schicht <**>): Поперечные выступы, образованные намоткой на силовой стержень слоя непрерывного волокна, предназначенного для повышения прочности сцепления арматуры с бетоном.
--------------------------------
<*> en.
<**> de.
4. Общие положения и сущность метода испытаний
4.1 Испытание по оценке прочности сцепления с кладкой арматурного стержня, установленного в растворные швы, на действие нагрузки, приложенной вдоль его оси, может быть проведено на строительной площадке или на специальных образцах, изготовленных в лаборатории.
