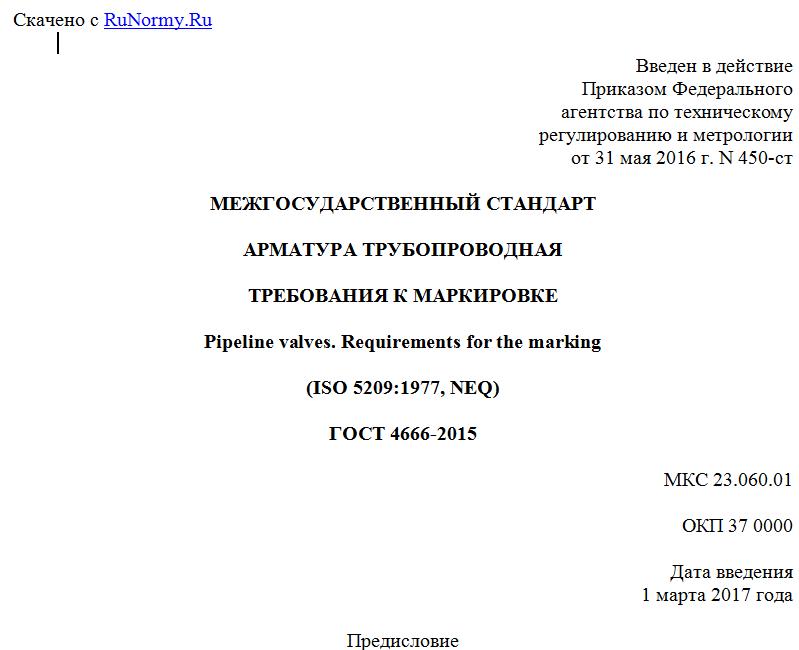

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 31 мая 2016 г. N 450-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АРМАТУРА ТРУБОПРОВОДНАЯ
ТРЕБОВАНИЯ К МАРКИРОВКЕ
Pipeline valves. Requirements for the marking
(ISO 5209:1977, NEQ)
ГОСТ 4666-2015
МКС 23.060.01
ОКП 37 0000
Дата введения
1 марта 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Закрытым акционерным обществом "Научно-производственная фирма "Центральное конструкторское бюро арматуростроения" (ЗАО "НПФ "ЦКБА")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 259 "Трубопроводная арматура и сильфоны"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. N 82-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 31 мая 2016 г. N 450-ст межгосударственный стандарт ГОСТ 4666-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.
5 Настоящий стандарт подготовлен с учетом основных нормативных положений международного стандарта ISO 5209:1977 "Арматура промышленная общего назначения. Маркировка" ("General purpose industrial valves - Marking", NEQ)
6 Стандарт подготовлен на основе применения ГОСТ Р 52760-2007
7 ВЗАМЕН ГОСТ 4666-75
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт распространяется на трубопроводную арматуру (далее - арматура) и приводные устройства к ней (далее - приводы) и устанавливает требования к содержанию, расположению, конструктивным элементам и способам выполнения маркировки.
Настоящий стандарт распространяется на маркировку арматуры и приводов в сборе и не распространяется на маркировку их узлов и деталей.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.310-68 Единая система конструкторской документации. Нанесение на чертежах обозначений покрытий, термической и других видов обработки
ГОСТ 2.314-68 Единая система конструкторской документации. Указания на чертежах о маркировании и клеймении изделий
ГОСТ 26.008-85 Шрифты для надписей, наносимых методом гравирования. Исполнительные размеры
ГОСТ 2171-90 Детали, изделия, полуфабрикаты и заготовки из цветных металлов и сплавов. Обозначение марки
ГОСТ 2930-62 Приборы измерительные. Шрифты и знаки
ГОСТ 5632-2014 Легированные нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 24856-2014 Арматура трубопроводная. Термины и определения
ГОСТ 26349-84 Соединения трубопроводов и арматура. Давления номинальные. Ряды
ГОСТ 28338-89 (ИСО 6708-80) Соединения трубопроводов и арматура. Номинальные диаметры. Ряды
ГОСТ 31441.1-2011 (EN 13463-1:2001) Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 1. Общие требования
ГОСТ 31441.5-2011 (EN 13463-5:2001) Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 5. Защита конструкционной безопасностью "c"
ГОСТ 31901-2013 Арматура трубопроводная для атомных станций. Общие технические условия
ГОСТ 33259-2015 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1 В настоящем стандарте применены термины по ГОСТ 24856.
3.2 В настоящем стандарте применены следующие сокращения:
АС - атомная станция;
ЗИП - запасные части, инструменты и принадлежности;
ЗЭл - запирающий элемент;
КД - конструкторская документация;
РЭ - руководство по эксплуатации;
РЭл - регулирующий элемент;
ТУ - технические условия;
НД - нормативная документация;
ЭД - эксплуатационная документация.
4. Маркировка арматуры
4.1. Содержание и статус знаков маркировки арматуры
4.1.1 Знаки маркировки имеют следующие статусы:
- обязательный - для всех видов и типов арматуры и приводов;
- дополнительный - для отдельных видов и типов арматуры и приводов, применяемый по усмотрению изготовителя, по требованию заказчика в соответствии с договором или по требованию НД;
- специальный - в соответствии с требованиями технических регламентов, директив или НД по безопасности.
4.1.2 Перечень знаков маркировки и параметров арматуры, характеризуемых этими знаками, приведен в таблице 1.
Таблица 1
Знаки маркировки арматуры
Номер знака Статус знака Параметр, характеризуемый знаком Характеристика знака и примеры
1 Обязательный Номинальный диаметр DN Знак представляет собой буквенно-цифровое сочетание (числовая часть обозначения со знаком "DN" перед ней) или числовую часть обозначения номинального диаметра по ГОСТ 28338. Буквенно-цифровое сочетание предпочтительно. Примеры 1 Для арматуры DN 100: DN 100 или 100 2 Для арматуры DN 300: DN 300 или 300 При разных номинальных диаметрах присоединительных патрубков номинальный диаметр маркируют для входного патрубка (примеры - выше) или значения входного и выходного патрубков указывают через дробь. Примеры 1 DN 80/DN 100 или 80/100 2 DN 150/DN 100 или 150/100
2 <*> Обязательный Номинальное давление PN Знак представляет собой обозначение номинального давления по ГОСТ 26349. Основной вариант маркировки - в "бар" или "кгс/см2" без указания единицы измерения. Допускается маркировать в МПа с обязательным указанием единиц измерения. Пример - Для арматуры на номинальное давление 125 бар (12,5 МПа): PN 125 или PN 12,5 МПа При разных номинальных давлениях входного и выходного патрубков номинальное давление маркируют для входного патрубка или указывают через дробь, при этом в числителе указывают значение для входного патрубка, в знаменателе - для выходного патрубка. Пример - PN 100/PN 40 или PN 10 МПа/PN 4 МПа
3 Обязательный Материал корпуса Знак представляет собой обозначение марки материала по НД или ТУ, или (при недостатке места для полного обозначения) условное обозначение, пояснение которого приводят в ЭД. Полное обозначение марки материала предпочтительно. Примеры 1 Для корпуса из коррозионно-стойкой стали 08Х18Н10Т: 08Х18Н10Т 2 Для корпуса из коррозионно-стойкой стали 10Х17Н13М2Т (ЭИ448 - условное обозначение по ГОСТ 5632): ЭИ448 3 Для корпуса из титана ВТ1-0 (Т10 - условное обозначение по ГОСТ 2171): Т10
4 Обязательный Товарный знак и/или наименование изготовителя Зарегистрированный в установленном порядке товарный знак
5 Обязательный Направление подачи рабочей среды в арматуру - для арматуры с регламентированной односторонней подачей рабочей среды (см. приложение А) Знак представляет собой стрелку, которая может выполняться: - параллельно с осью (осями) патрубков арматуры Примеры 1 2 3 4 - под углом к оси патрубков стрелкой вверх - для указания потока рабочей среды под золотник Пример - - под углом к оси патрубков стрелкой вниз - для указания потока рабочей среды на золотник Пример -
6 Дополнительный Обозначение прокладки для уплотнения фланцев арматуры Параметры знака (обозначение прокладки) приводят в КД на конкретное изделие. Краткое обозначение прокладки приводят по требованию заказчика на фланце соответствующего соединения. Примеры обозначений прокладок из различных материалов - в приложении Б
7 <**> Обязательный Максимально допустимая температура или диапазон допустимых температур рабочей среды t, или расчетная температура T (знак применяется совместно со знаком 9) <**> Знак представляет собой буквенно-цифровое сочетание. Вместо буквы "t" допускается применять букву "T". Если размерность температуры задана в градусах Цельсия, то "°C" не маркируют, а если задана в Кельвинах, то единицу "К" маркируют обязательно. Примеры 1 Для максимальной температуры 150 °C: t 150 2 Для диапазона температур от минус 250 °C до плюс 100 °C: t от -250 до +100; или 3 Для расчетной температуры 180 °C: T 180 или t 180
8 Дополнительный Обозначение резьбы присоединительных патрубков Знак представляет собой обозначение резьбы по стандарту на нее. Примеры 1 М36x2 2 3 G 3 - A
9 <**> Обязательный Рабочее давление Pр или расчетное давление P (знак применяется совместно со знаком 7) Знак представляет собой буквенно-цифровое сочетание (в части единиц измерения см. пояснение к знаку 2). Примеры 1 Для арматуры на рабочее давление 150 бар (15 МПа): Pр 150 или Pр 15 МПа 2 Для арматуры на рабочее давление 5·10-3 мм рт. ст.: Hg 5·10-3 3 Для арматуры, работающей в диапазоне рабочих давлений от 5·10-3 мм рт. ст. до 150 бар (15 МПа): от Hg 5·10-3 до Pр 150 4 Для арматуры на расчетное давление 90 бар (9 МПа): P 90 или P 9 МПа
10 Дополнительный Обозначение арматуры По основному конструкторскому документу. Рекомендуется дополнять наименованием на табличке
11 Дополнительный Обозначение документа на поставку Документ на поставку - стандарт или ТУ
12 Дополнительный Номер плавки Знак включают в состав маркировки для корпусных деталей по требованию заказчика или НД
13 Дополнительный Индекс (код) арматуры или указание места установки арматуры на схеме Знак включают в состав маркировки в соответствии с требованиями заказчика или НД
14 Дополнительный Категория обслуживания Знак включают в состав маркировки в случае, если существует фирменная система технического обслуживания и ремонта
15 Дополнительный Обозначение футеровки Параметры знака приводят в ТУ или КД на конкретное изделие
