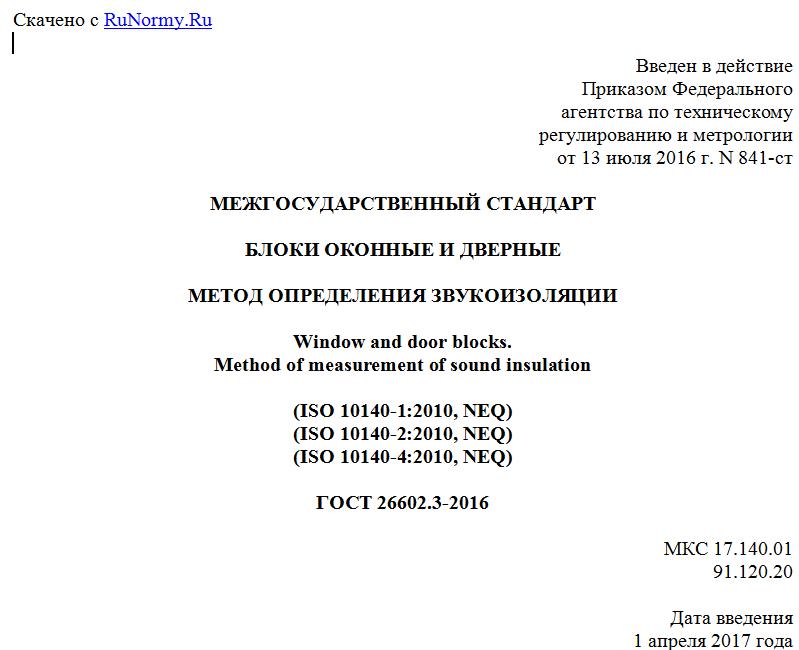

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 июля 2016 г. N 841-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БЛОКИ ОКОННЫЕ И ДВЕРНЫЕ
МЕТОД ОПРЕДЕЛЕНИЯ ЗВУКОИЗОЛЯЦИИ
Window and door blocks.
Method of measurement of sound insulation
(ISO 10140-1:2010, NEQ)
(ISO 10140-2:2010, NEQ)
(ISO 10140-4:2010, NEQ)
ГОСТ 26602.3-2016
МКС 17.140.01
91.120.20
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН федеральным государственным бюджетным учреждением "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (НИИСФ РААСН)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 марта 2016 г. N 86-П)
За принятие проголосовали:
Краткое наименование страны по МК (ISO 3166) 004-97 Код страны по МК (ISO 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 июля 2016 г. N 841-ст межгосударственный стандарт ГОСТ 26602.3-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 Настоящий стандарт соответствует следующим международным стандартам: ISO 10140-1:2010 "Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 1. Правила испытаний для изделий определенного вида" ("Acoustics - Laboratory measurement of sound insulation of building elements - Part 1: Application rules for specific products", NEQ); ISO 10140-2:2010 "Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 2. Измерение звукоизоляции воздушного шума" ("Acoustics - Laboratory measurement of sound insulation of building elements - Part 2: Measurements of airborne sound insulation", NEQ); ISO 10140-4:2010 "Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 4. Методы и условия измерений" ("Acoustics - Laboratory measurement of sound insulation of building elements - Part 4: Measurement procedures and requirements", NEQ) в части описания методов и процедур измерения звукоизоляции оконных и дверных блоков в лабораторных условиях
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
1.1 Настоящий стандарт распространяется на оконные и дверные остекленные или глухие блоки и их фрагменты, выполненные из древесины, пластмасс или металлических сплавов и применяемые в жилых, общественных, производственных и иных зданиях и сооружениях, а также на витражи, витрины и другие светопрозрачные ограждающие конструкции зданий (далее - оконные или дверные блоки или блоки).
1.2 Настоящий стандарт устанавливает методы определения звукоизоляции (изоляции воздушного шума) оконных и дверных блоков в лабораторных и в натурных условиях, включая требования по подготовке, монтажу, условиям испытаний и функционированию испытуемых изделий, а также требования к определяемым величинам и дополнительной информации, включаемой в протокол испытаний.
1.3 Настоящий стандарт устанавливает правила определения одночисловых параметров оценки по результатам измерений звукоизоляции оконных и дверных блоков, выполненных в третьоктавных полосах частот.
1.4 Методы, установленные в настоящем стандарте, применяют при проведении типовых, сертификационных и других периодических лабораторных испытаний, а также при оценке звукоизоляции оконных блоков в натурных условиях.
1.5 Настоящий стандарт предназначен для применения организациями, аккредитованными в установленном порядке на измерение звукоизоляции строительных конструкций и их элементов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 17187-2010 (IEC 61672-1:2002) Шумомеры. Часть 1. Технические требования
ГОСТ 27296-2012 Здания и сооружения. Методы измерения звукоизоляции ограждающих конструкций
ГОСТ 31274-2004 (ИСО 3741:1999) <1> Шум машин. Определение уровней звуковой мощности по звуковому давлению. Точные методы для реверберационных камер
--------------------------------
<1> В Российской Федерации действует ГОСТ Р ИСО 3741-2013 "Акустика. Определение уровней звуковой мощности и звуковой энергии источников шума по звуковому давлению. Точные методы для реверберационных камер".
ГОСТ 31296.2-2006 (ИСО 1996-2:2007) Шум. Описание, измерение и оценка шума на местности. Часть 2. Определение уровней звукового давления
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю
"Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 испытательный комплекс: Два смежных по горизонтали реверберационных помещения (помещение высокого уровня и помещение низкого уровня) с испытательным проемом в разделительной стене между ними, в котором устанавливают испытуемый оконный или дверной блок.
3.2 помещение высокого уровня: Испытательное помещение, в котором установлен источник шума.
3.3 помещение низкого уровня: Испытательное помещение без источника шума, смежное с помещением высокого уровня.
3.4 измерительная точка: Место, в котором размещают измерительный микрофон или шумомер и проводят измерение шума.
3.5 средний уровень звукового давления в испытательном помещении Lm, дБ: Величина, равная десяти десятичным логарифмам отношения усредненных в пространстве и времени квадратов значения звукового давления, измеренного при стандартных временной и частотной характеристиках измерительной системы по ГОСТ 17187, к квадрату опорного звукового давления, равного p0 = 2·10-5 Па, причем пространственное усреднение выполняется по всему испытательному помещению, за исключением областей, в которых наблюдается существенное влияние прямого звука источника шума или ближнего поля ограждающих поверхностей испытательного помещения.
Примечание - Звуковое давление выражают в паскалях (Па).
3.6 время реверберации T, с: Время, требуемое для снижения уровня звукового давления в испытательном помещении на 60 дБ после выключения источника шума.
3.7 эквивалентная площадь звукопоглощения A, м2: Площадь поверхности с коэффициентом звукопоглощения, равным единице, которая обладала бы такой же способностью поглощать звук, как и все вместе взятые поверхности ограждающих конструкций испытательного помещения.
3.8 испытуемый образец: Оконный или дверной блок в сборе или его фрагмент, пригодные для испытаний, технические характеристики которых полностью соответствуют представленной в испытательный центр (лабораторию) сопроводительной нормативной и конструкторской документации.
3.9 фрагмент блока: Часть оконного или дверного блока, отражающая его основные конструктивные особенности и звукоизоляционные характеристики.
3.10 изоляция воздушного шума R оконным или дверным блоком, дБ: Величина, равная десяти десятичным логарифмам отношения звуковой мощности, падающей на испытуемый оконный или дверной блок, к звуковой мощности, излучаемой другой стороной испытуемого блока.
Примечание - Изоляция воздушного шума R характеризует снижение уровня воздушного шума испытуемым блоком, измеренное в лабораторных или натурных условиях в соответствии с методами, устанавливаемыми настоящим стандартом.
3.11 частотная характеристика изоляции воздушного шума R(f) оконным или дверным блоком, дБ: Значения изоляции воздушного шума R оконным или дверным блоком в каждой из третьоктавных полос со среднегеометрическими частотами f, Гц, в диапазоне от 100 до 3150 Гц или в расширенном диапазоне от 50 до 5000 Гц, представляемые в табличной или графической форме.
3.12 индекс изоляции воздушного шума RW, дБ: Величина, служащая для одночисловой оценки изоляции воздушного шума испытуемым оконным или дверным блоком.
3.13 член спектральной адаптации C, Ctr: Значение в децибелах, прибавляемое к индексу изоляции воздушного шума для учета характеристик соответствующего звукового спектра [спектра N 1 (A-корректированный розовый шум) для вычисления C и спектра N 2 (A-корректированный шум потока городского транспорта) для вычисления Ctr].
3.14 звукоизоляция оконного или дверного блока RA тран, дБА: Величина, служащая для оценки снижения оконным или дверным блоком наружного воздушного шума, создаваемого потоком городского транспорта.
4. Сущность методов
