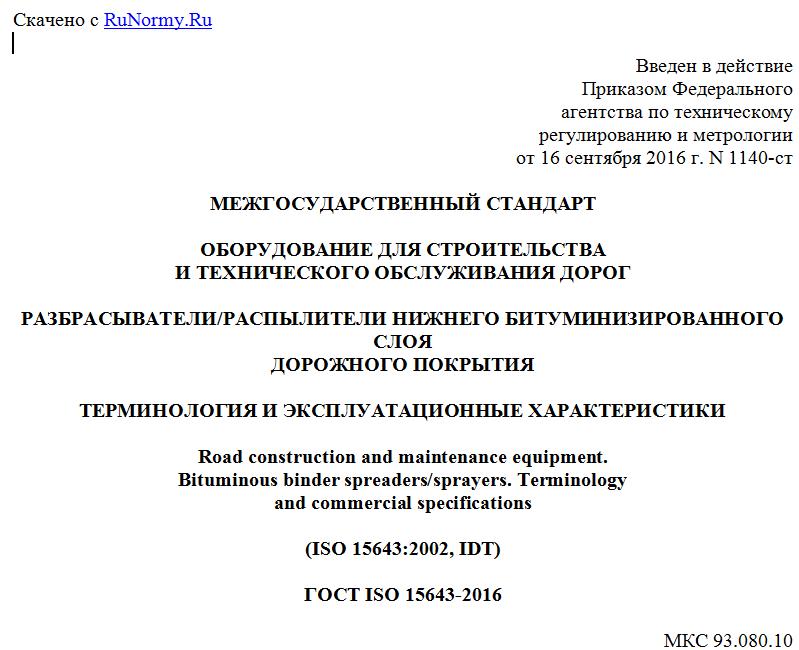

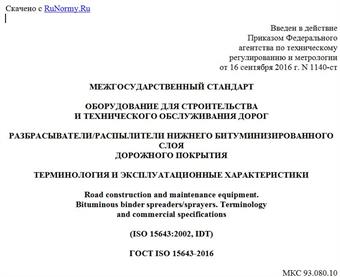

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 16 сентября 2016 г. N 1140-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБОРУДОВАНИЕ ДЛЯ СТРОИТЕЛЬСТВА
И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ДОРОГ
РАЗБРАСЫВАТЕЛИ/РАСПЫЛИТЕЛИ НИЖНЕГО БИТУМИНИЗИРОВАННОГО СЛОЯ
ДОРОЖНОГО ПОКРЫТИЯ
ТЕРМИНОЛОГИЯ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Road construction and maintenance equipment.
Bituminous binder spreaders/sprayers. Terminology
and commercial specifications
(ISO 15643:2002, IDT)
ГОСТ ISO 15643-2016
МКС 93.080.10
Дата введения
1 марта 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 267 "Строительно-дорожные машины и оборудование"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 февраля 2016 г. N 85-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Молдова MD Молдова-Стандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 16 сентября 2016 г. N 1140-ст межгосударственный стандарт ГОСТ ISO 15643-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.
5 Настоящий стандарт идентичен международному стандарту ISO 15643:2002, ISO 15643:2002/Amd. 1:2012 Road construction and maintenance equipment - Bituminous binder spreaders/sprayers - Terminology and commercial specifications (Оборудование для строительства и технического обслуживания дорог. Разбрасыватели/распылители нижнего битуминизированного слоя дорожного покрытия. Терминология и эксплуатационные характеристики) с изменением 1.
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT)
6 Разработанный стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "О безопасности машин и оборудования"
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает терминологию для распределителей связующего вещества (гудронаторов), используемых в дорожном строительстве и асфальтоукладочных работах. Данная терминология применима как к машинам и их компонентам, так и к принципам управления и параметрам регулирования.
Настоящий стандарт также устанавливает параметры, необходимые для описания в коммерческой документации технических характеристик как машины и ее компонентов, так и транспортных средств и смесительных устройств.
2. Термины и определения
В настоящем стандарте используются следующие термины с соответствующими определениями:
2.1 гудронатор (bituminous binder spreader): Машина, используемая для нанесения тонкой пленки связующего (битума) на дорожное покрытие с заданной нормой расхода.
Примечание - Отдельные типы гудронаторов могут подразделяться по типам управления, конфигурации компонентов, типу связующего, типу распределения.
2.2 распределительный насос (displacement pump spreader): Узел, перекачивающий связующее вещество из резервуара в распределитель.
2.3 гудронатор постоянного давления (constant pressure spreader): Машина, в которой перемещение связующего вещества из резервуара в распределитель обеспечивается за счет избыточного давления.
Примечание - Давление может создаваться за счет нагнетания сжатого воздуха или с помощью насоса и регулирующего клапана, поддерживающего постоянное давление в подающем устройстве распределителя.
2.4 автогудронатор (fixed assembly spreader): Гудронатор, резервуар и приспособления смонтированы и используются постоянно на одном транспортном средстве.
2.5 навесной гудронатор (removable assembly spreader): Гудронатор, резервуар и приспособления могут навешиваться на различные шасси или транспортные средства.
2.6 гудронатор с теплоизолированным резервуаром (heat-insulated spreader): Машина, резервуар которой оборудован термической изоляцией для уменьшения потерь тепла.
2.7 гудронатор прямого нагрева (directly heated spreader): Машина, в которой нагрев осуществляется циркулирующими нагретыми газами или с помощью электрического нагревателя, контактирующего со связующим веществом.
2.8 гудронатор непрямого нагрева (indirectly heated spreader): Машина, в которой нагрев осуществляется за счет циркулирующей нагретой жидкости, подаваемой от источника энергии снаружи или внутри распределителя.
2.9 гудронатор для нанесения горячего связующего (hot binder spreader): Машина, позволяющая наносить связующее вещество (битум) при температуре свыше 80 °C.
2.10 гудронатор для нанесения холодного связующего (cold binder spreader): Машина, позволяющая наносить связующее вещество при температуре ниже 80 °C.
2.11 гудронатор для связующего высокой вязкости (high-viscosity-binder spreader): Машина, позволяющая использовать связующее вещество с вязкостью более 300 сСт при температуре, соответствующей времени нанесения.
2.12 гудронатор высокого давления (high-binder-pressure spreader): Машина, в которой связующее вещество подается в распределитель под давлением более 0,2 МПа.
2.13 гудронатор среднего давления (medium-binder-pressure spreader): Машина, в которой связующее вещество подается в распределитель под давлением от 0,02 до 0,2 МПа.
2.14 гудронатор низкого давления (low-binder-pressure spreader): Машина, в которой связующее вещество подается в распределитель под давлением менее 0,02 МПа.
2.15 объем цистерны (tank volume): Внутренний объем резервуара для связующего.
Примечание - Измеряется в кубических метрах.
2.16 номинальная емкость (rated capacity): Объем связующего, который может быть использован.
Примечание - Измеряется в кубических метрах.
2.17 номинальная загрузка резервуара (nominal loading of tank): Загрузка резервуара связующим с наибольшей плотностью.
Примечание - Измеряется в килограммах.
2.18 ширина распределительного бруса (spray bar width): Расстояние между крайними соплами распределительного бруса.
Примечание - Измеряется в метрах.
2.19 максимальная мощность насосной установки (maximum output of pumping unit): Максимальная подача связующего с вязкостью 100 сСт.
Примечание - Измеряется в кубических метрах в час.
2.20 номинальный расход (nominal application rate): Расход связующего при максимальной подаче насосной установки и при перемещении машины со скоростью 4 км/ч при плотности связующего 1 г/см3 и вязкости 100 сСт при максимальной ширине рабочей зоны.
Примечание - Измеряется в килограммах на квадратный метр.
2.21 полезная масса связующего материала (binder carrying capacity): Разница между полной и снаряженной массой распределителя.
2.22 рабочая высота распределения связующего (spreading height): Высота, измеренная между усредненной плоскостью покрытия и отверстиями сопел.
Примечание 1 - Измеряется в метрах.
Примечание 2 - См. h2 на рисунке 7.
3. Описание составных частей гудронатора
3.1. транспортное средство (transport vehicle): Транспортное средство, такое как грузовой автомобиль, прицеп или полуприцеп, на котором размещены все узлы
