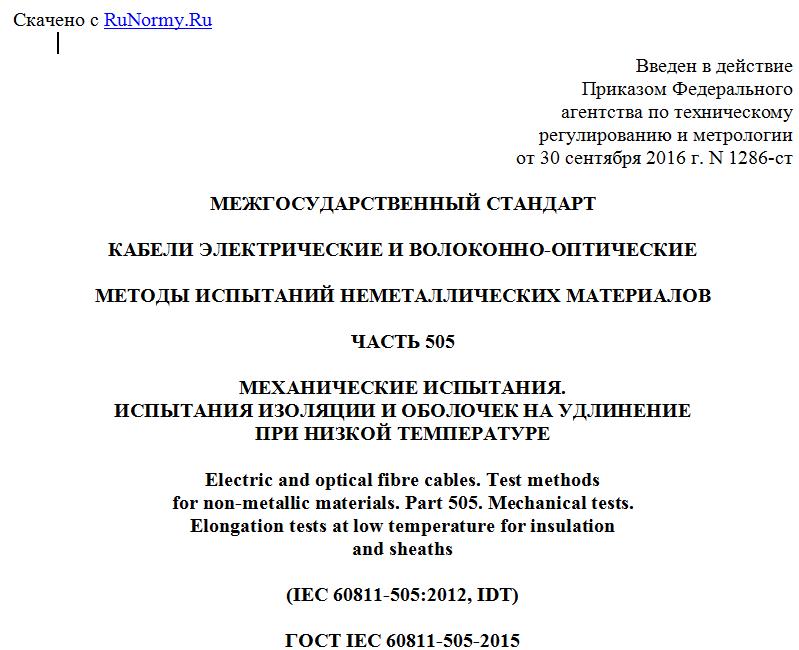

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 сентября 2016 г. N 1286-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ ЭЛЕКТРИЧЕСКИЕ И ВОЛОКОННО-ОПТИЧЕСКИЕ
МЕТОДЫ ИСПЫТАНИЙ НЕМЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ
ЧАСТЬ 505
МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ.
ИСПЫТАНИЯ ИЗОЛЯЦИИ И ОБОЛОЧЕК НА УДЛИНЕНИЕ
ПРИ НИЗКОЙ ТЕМПЕРАТУРЕ
Electric and optical fibre cables. Test methods
for non-metallic materials. Part 505. Mechanical tests.
Elongation tests at low temperature for insulation
and sheaths
(IEC 60811-505:2012, IDT)
ГОСТ IEC 60811-505-2015
Группа Е49
МКС 29.060.20
ОКП 35 0000
Дата введения
1 июля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 46 "Кабельные изделия"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2016 г. N 1286-ст межгосударственный стандарт ГОСТ IEC 60811-505-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60811-505:2012 "Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 505. Механические испытания. Испытания изоляции и оболочек на удлинение при низкой температуре" ("Electric and optical fibre cables - Test methods for non-metallic materials - Part 505: Mechanical tests - Elongation at low temperature for insulations and sheaths", IDT).
Международный стандарт IEC 60811-505:2012 разработан Техническим комитетом TC 20 "Электрические кабели" Международной электротехнической комиссии (IEC).
Международный стандарт IEC 60811-505:2012 отменяет и заменяет подразделы 8.3 и 8.4 IEC 60811-1-4:1985.
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде стандартов.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ IEC 60811-1-4-2011 в части подразделов 8.3 "Испытание изоляции на удлинение при низкой температуре" и 8.4 "Испытание оболочки на удлинение при низкой температуре"
7 Некоторые элементы настоящего стандарта могут быть объектом патентного права. IEC не несет ответственность за установление подлинности каких-либо или всех таких патентных прав
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
В стандартах серии IEC 60811 приведены методы испытаний неметаллических материалов кабелей всех типов. На данные методы испытаний ссылаются стандарты, устанавливающие требования к конструкции и материалам кабелей.
Примечания
1 Неметаллические материалы обычно используют в кабелях для изоляции, оболочки, подложки, заполнения или лент.
2 Данные методы испытаний считаются основными, они разработаны и используются в течение многих лет в основном для материалов кабелей, предназначенных для передачи электроэнергии. Также они приняты и широко используются для других кабелей, в частности для волоконно-оптических кабелей, кабелей связи, управления, судовых кабелей и кабелей для береговых установок.
1. Область применения
Настоящий стандарт устанавливает метод испытаний экструдированных изоляции и оболочек на удлинение при низкой температуре.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
IEC 60811-100:2012 Electric and optical fibre cables - Test methods for non-metallic materials - Part 100: General (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 100. Общие положения)
IEC 60811-501 Electric and optical fibre cables - Test methods for non-metallic materials - Part 501: Mechanical tests - Tests for determining the mechanical properties of insulating and sheathing compounds (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 501. Механические испытания. Испытания для определения механических свойств композиций изоляции и оболочек)
IEC 60811-504 Electric and optical fibre cables - Test methods for non-metallic materials - Part 504: Mechanical tests - Bending tests at low temperature for insulation and sheaths (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 504. Механические испытания. Испытания изоляции и оболочек на изгиб при низкой температуре)
3. Термины и определения
В настоящем стандарте применены термины по IEC 60811-100.
4. Метод испытаний
4.1. Общие положения
Настоящий стандарт следует применять вместе с IEC 60811-100.
Все испытания следует проводить не ранее чем через 16 ч после экструзии компаундов изоляции или оболочки.
Испытания проводят при температуре, установленной в стандарте или технических условиях на кабели конкретных типов.
Испытание на изоляции предназначено для круглых изолированных жил с наружным диаметром более 12,5 мм и для секторных жил с наружным диаметром, достаточным для изготовления образцов в виде двусторонних лопаток. Для случаев, когда невозможно изготовить образцы в виде двухсторонних лопаток, в IEC 60811-504 указано испытание на изгиб, позволяющее определить соответствующие характеристики токопроводящих жил меньшего диаметра.
Испытание на оболочке предназначено для кабелей, для которых не проводят испытание на изгиб в соответствии с IEC 60811-504. Оно предназначено для кабелей с наружным диаметром более 12,5 мм и для плоских кабелей с размером главной оси более 12,5 мм. Кабели с наружным диаметром до 12,5 мм включительно испытывают на изгиб при низкой температуре в соответствии с IEC 60811-504.
4.2. Испытание изоляции на удлинение при низкой температуре
4.2.1 Отбор образцов
От каждой предназначенной для испытания изолированной жилы отбирают два образца необходимой длины.
4.2.2 Подготовка образцов
После удаления всех покрытий (включая наружный электропроводящий слой, если он имеется) изоляцию разрезают в направлении оси кабеля, затем удаляют токопроводящую жилу и внутренний электропроводящий слой, если он имеется.
Изоляцию не шлифуют и не срезают, если ее внутренняя и внешняя поверхности гладкие и ее средняя толщина не превышает 2,0 мм. Образцы, превышающие эту толщину или имеющие неровности на внутренней стороне, шлифуют или срезают до получения двух параллельных и гладких поверхностей и толщины, не превышающей 2,0 мм. После шлифовки или срезания толщина образца должна быть не менее 0,8 мм, но если первоначальная толщина образца изоляции не позволяет выполнить это условие, то допускается минимальная толщина 0,6 мм. Шлифовку и срезание следует проводить осторожно, избегая чрезмерного нагрева и механического напряжения изоляции.
Все образцы должны быть выдержаны при температуре окружающей среды не менее 3 ч.
После этой подготовки из каждого образца изоляции в направлении оси вырубают два образца в виде двусторонней лопатки в соответствии с рисунком 1 или, если необходимо, рисунком 2; по возможности оба образца в виде двусторонних лопаток вырубают рядом друг с другом.
Размеры в миллиметрах
