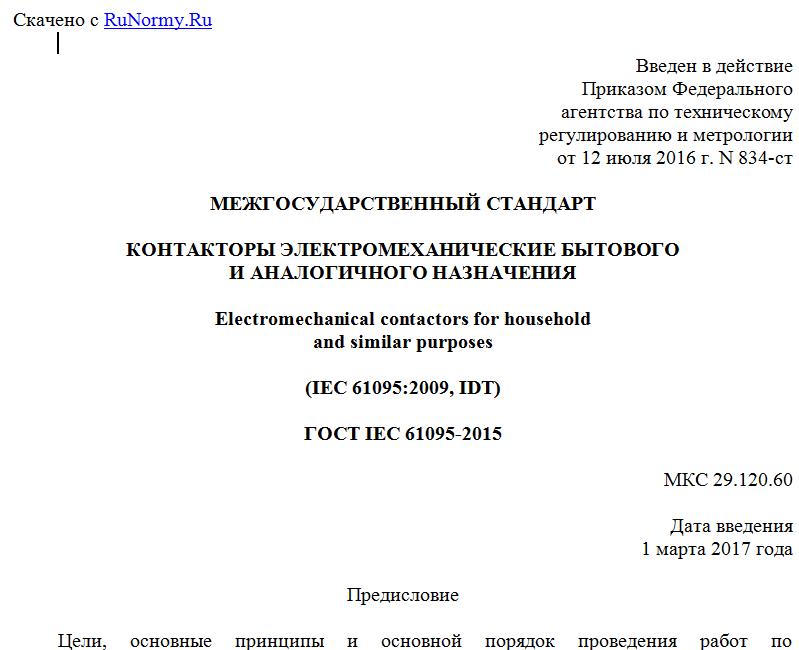

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 июля 2016 г. N 834-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОНТАКТОРЫ ЭЛЕКТРОМЕХАНИЧЕСКИЕ БЫТОВОГО
И АНАЛОГИЧНОГО НАЗНАЧЕНИЯ
Electromechanical contactors for household
and similar purposes
(IEC 61095:2009, IDT)
ГОСТ IEC 61095-2015
МКС 29.120.60
Дата введения
1 марта 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр "Энергия" (АНО "НТЦ "Энергия") на основе собственного аутентичного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. N 80-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армении
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 12 июля 2016 г. N 834-ст межгосударственный стандарт ГОСТ IEC 61095-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 61095:2009 "Контакторы электромеханические бытового и аналогичного назначения" ("Electromechanical contactors for household and similar purposes", IDT).
Международный стандарт разработан Техническим комитетом по стандартизации IEC/TC 17 B "Низковольтная коммутационная аппаратура и устройства управления".
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
Введение
Настоящий стандарт устанавливает требования к контакторам бытового и аналогичного назначения применительно к контакторам для распределительного управления в зданиях.
Контакторы, отвечающие настоящему стандарту, имеют ограниченный диапазон рабочих токов и рабочих напряжений соответственно их назначению. Такие контакторы предназначены для применения в цепях с ограниченными ожидаемыми токами короткого замыкания, для чего они нуждаются в обеспечении координации с соответствующими устройствами для защиты от коротких замыканий.
Настоящий стандарт, идентичный международному стандарту IEC 61095:2009, относительно ГОСТ 31637-2012 (IEC 61095:1992) содержит существенные технические изменения и дополнения.
Настоящий стандарт определяет особую категорию применения контакторов для вышеуказанного назначения и устанавливает требования к ним. По мере возможности эти требования приведены в соответствие с требованиями, установленными в IEC 60947-4-1.
Настоящий стандарт также распространяется на контакторы, являющиеся комплектующими элементами электроприборов, если иное не установлено в конкретном стандарте на электроприбор.
Настоящий стандарт может быть использован при оценке соответствия электротехнических изделий требованиям технических регламентов.
1. Область применения
Настоящий стандарт распространяется на контакторы с воздушным зазором между контактами бытового и аналогичного назначения для цепей с номинальным напряжением не более 440 В переменного тока (между фазами) и с номинальным током не более 63 А для категории применения AC-7a и 32 А для категории применения AC-7b и значением номинального условного тока короткого замыкания не более 6 кА.
Контакторы, рассматриваемые в настоящем стандарте, обычно не предназначены для отключения токов короткого замыкания. Защита от коротких замыканий должна обеспечиваться электроустановкой, в которой применяются контакторы (см. 9.3.4).
Настоящий стандарт не распространяется на:
- контакторы, исполненные по IEC 60947-4-1;
- полупроводниковые контакторы;
- контакторы специального назначения;
- вспомогательные контакты контакторов (они рассматриваются в IEC 60947-5-1).
Настоящий стандарт устанавливает:
1) характеристики контакторов;
2) условия, при которых контакторы должны соответствовать требованиям относительно:
a) работы и поведения,
b) электроизоляционных свойств,
c) степени защиты оболочек,
d) конструкции контакторов,
e) характеристик электромагнитной совместимости;
3) испытания, предназначенные для подтверждения того, что эти требования выполняются, и методы этих испытаний;
4) последовательность испытаний и число образцов для испытаний;
5) информацию, которая должна прилагаться к контакторам или указываться в каталогах изготовителя.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
IEC 60028:1925, International standard of resistance for copper (Медь. Международный стандарт на сопротивление)
IEC 60050-151:2001, International Electrotechnical Vocabulary (IEV) - Part 151: Electrical and magnetic devices (Международный электротехнический словарь. Глава 151. Электрические и магнитные устройства)
IEC 60050-441:1984, International Electrotechnical Vocabulary (IEV) - Chapter 441: Switchgear, controlgear and fuses. Amendment 1 (2000) [Международный электротехнический словарь. Глава 441. Коммутационная аппаратура, аппаратура управления и предохранители. Изменение 1 (2000)]
IEC 60050-604:1987, International Electrotechnical Vocabulary (IEV) - Chapter 604: Generation, transmission and distribution of electricity - Operation. Amendment 1 (1998) [Международный электротехнический словарь. Глава 604. Получение, передача и распределение электроэнергии. Эксплуатация. Изменение 1 (1998)]
IEC 60050-826:2004, International Electrotechnical Vocabulary (IEV) - Part 826: Electrical installations (Международный электротехнический словарь. Глава 826. Электрические установки)
IEC 60068-2-78:2001 Environmental testing - Part 2-78: Tests - Test Cab: Damp heat, steady state (Испытание на воздействие внешних факторов. Часть 2-78. Испытания. Испытание Cab. Влажное тепло, установившийся режим)
IEC 60073:2002, Basic and safety principles for man-machine interface, marking and identification - Coding principles for indicators and actuators (Основополагающие принципы и принципы безопасности для интерфейса человек-машина, маркировка и идентификация. Принципы кодирования для индикаторов и пускателей)
IEC 60085:2007, Electrical insulation - Thermal evaluation and designation (Электрическая изоляция. Классификация по термическим свойствам)
IEC 60099-1:1991, Surge arresters - Part 1: Non-linear resistor type gapped surge arresters for a. c. systems. Amendment 1 (1999) [Разрядники для защиты от перенапряжений. Часть 4. Оксидно-металлические разрядники без искровых промежутков для защиты от перенапряжений систем переменного тока. Изменение 1 (1999)]
IEC 60112:2003, Method for the determination of the proof and the comparative tracking indices of solid insulating materials (Материалы электроизоляционные твердые. Методы определения нормативного и сравнительного индексов трекингостойкости)
IEC 60216 (все части), Electrical insulating materials - Properties of thermal endurance (Материалы электроизоляционные. Руководство по определению теплостойкости)
IEC 60364-4-44:2007, Low-voltage electrical installations - Part 4-44: Protection for safety - Protection against voltage disturbances and electromagnetic disturbances (Электрические установки низкого напряжения. Часть 4-44. Защита для обеспечения безопасности. Защита от резких отклонений напряжения и электромагнитных возмущений)
IEC 60417-DB:2007 <1>, Graphical symbols for use on equipment (Графические обозначения, применяемые на оборудовании)
--------------------------------
<1> Обозначение "DB" указывает, что стандарт доступен в электронном виде на сайте IEC.
IEC 60445:2006, Basic and safety principles for man-machine interface, marking and identification - Identification of equipment terminals, conductor terminations and conductors (Интерфейс человек-машина, маркировка, идентификация. Основные принципы и принципы безопасности. Идентификация выводов, концов проводов и проводников электрооборудования)
