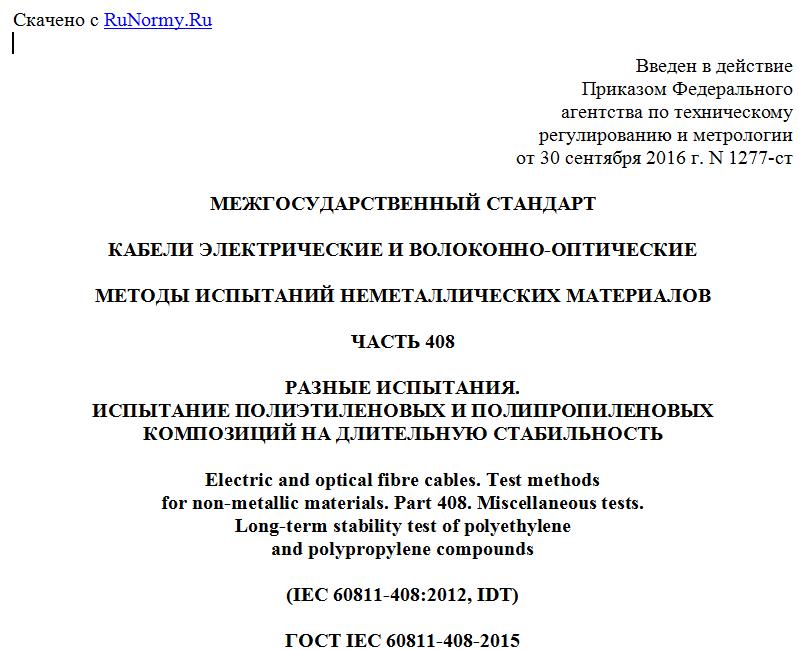

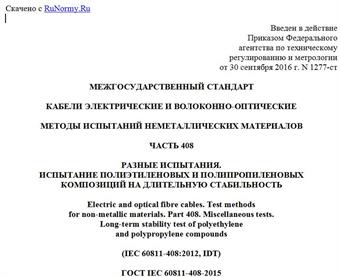

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 сентября 2016 г. N 1277-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ ЭЛЕКТРИЧЕСКИЕ И ВОЛОКОННО-ОПТИЧЕСКИЕ
МЕТОДЫ ИСПЫТАНИЙ НЕМЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ
ЧАСТЬ 408
РАЗНЫЕ ИСПЫТАНИЯ.
ИСПЫТАНИЕ ПОЛИЭТИЛЕНОВЫХ И ПОЛИПРОПИЛЕНОВЫХ
КОМПОЗИЦИЙ НА ДЛИТЕЛЬНУЮ СТАБИЛЬНОСТЬ
Electric and optical fibre cables. Test methods
for non-metallic materials. Part 408. Miscellaneous tests.
Long-term stability test of polyethylene
and polypropylene compounds
(IEC 60811-408:2012, IDT)
ГОСТ IEC 60811-408-2015
МКС 29.060.20
Дата введения
1 июля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 46 "Кабельные изделия"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2016 г. N 1277-ст межгосударственный стандарт ГОСТ IEC 60811-408-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60811-408:2012 "Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 408. Разные испытания. Испытание полиэтиленовых и полипропиленовых композиций на длительную стабильность" ("Electric and optical fibre cables - Test methods for non-metallic materials - Part 408: Miscellaneous tests - Long-term stability test of polyethylene and polypropylene compounds", IDT).
Международный стандарт IEC 60811-408:2012 разработан Техническим комитетом ТС 20 "Электрические кабели" Международной электротехнической комиссии (IEC).
Международный стандарт IEC 60811-408:2012 отменяет и заменяет приложение А IEC 60811-4-2:2004.
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде стандартов.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ IEC 60811-4-2-2011 в части приложения А "Испытание на длительную термическую стабильность"
7 Некоторые элементы настоящего стандарта могут быть объектом патентного права. IEC не несет ответственность за установление подлинности каких-либо или всех таких патентных прав
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
В стандартах серии IEC 60811 приведены методы испытаний неметаллических материалов кабелей всех типов. На данные методы испытаний ссылаются стандарты, устанавливающие требования к конструкции и материалам кабелей.
Примечания
1 Неметаллические материалы обычно используют в кабелях для изоляции, оболочки, подложки, заполнения или лент.
2 Данные методы испытаний считаются основными, они разработаны и используются в течение многих лет в основном для материалов кабелей, предназначенных для передачи электроэнергии. Также они приняты и широко используются для других кабелей, в частности для волоконно-оптических кабелей, кабелей связи, управления, судовых кабелей и кабелей для береговых установок.
1. Область применения
Настоящий стандарт устанавливает порядок проведения испытаний с целью определения степени стабильности элементов конструкции кабелей связи сохранять свойства и качество удовлетворительными в течение прогнозируемого срока службы.
Данные испытания применяют только при выборе материалов с целью подтверждения того, что выбранные материалы отвечают установленным требованиям в течение всего прогнозируемого срока службы кабеля. Длительность данного испытания не позволяет применять его при контроле качества в рамках приемо-сдаточных испытаний; один метод, приемлемый для мониторинга исходного материала, приведен в IEC 60811-410.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
IEC 60811-100:2012 Electric and optical fibre cables - Test methods for non-metallic materials - Part 100: General (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 100. Общие положения)
IEC 60811-410 Electric and optical fibre cables - Test methods for non-metallic materials - Part 410: Miscellaneous tests - Test methods for copper-catalyzed oxidative degradation of polyolefin insulated conductors (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 410. Разные испытания. Метод испытания на окислительную деструкцию при каталитическом воздействии меди токопроводящих жил с полиолефиновой изоляцией)
ISO 188 Rubber, vulcanized or thermoplastic - Accelerated ageing and heat resistance tests (Каучук вулканизированный или термопластичный. Испытания на ускоренное старение и теплостойкость)
3. Термины и определения
В настоящем стандарте применены термины по IEC 60811-100.
4. Метод испытаний
4.1. Метод испытания негерметизированного кабеля
4.1.1 Общие положения
Настоящий стандарт следует применять вместе с IEC 60811-100.
Примечание - Данный метод испытания предназначен только для кабелей связи, имеющих медные жилы парной скрутки. Аналогичный метод испытания для электрических кабелей для распределения энергии находится в стадии рассмотрения.
Необходимость установления степени стабильности свойств элементов кабеля в течение прогнозируемого срока службы вполне очевидна. В частности, полиолефиновая изоляция должна иметь достаточную стойкость к старению при эксплуатации.
Необходимо правильно выбрать продолжительность испытания, температуру, условия, имитирующие воздействие окружающей среды, и критерии оценки стабильности кабеля.
Следует использовать один из двух вариантов испытаний, различающихся температурой и длительностью испытания в зависимости от условий эксплуатации кабеля и окружающей среды в соответствии с установленным в стандарте или технических условиях на кабели конкретных типов.
Вариант A (применяется для изоляции кабелей, смонтированных и эксплуатирующихся в умеренных условиях, обычно при температуре ниже 50 °C, таких как кабели, проложенные непосредственно в земле, в трубопроводах или коробах или на воздухе в условиях умеренного климата):
- 100 °C в течение 42 сут.
Вариант B (применяется для изоляции кабелей, смонтированных и эксплуатирующихся над поверхностью земли в условиях повышенных температур, например в шкафах или концевых коробах):
- 105 °C в течение 42 сут.
4.1.2 Испытательное оборудование
Для испытания используют следующее оборудование.
a) Воздушный термостат, в основном соответствующий ISO 188 и отвечающий следующим требованиям:
- средняя температура во время всего испытания должна поддерживаться с отклонениями в пределах +/- 0,5 °C от установленного значения;
- отклонение температуры от установленного значения во время всего испытания не должно превышать +/- 1 °C;
- обмен сухого и чистого воздуха должен быть не менее шестикратного за 1 ч; в спорных случаях обмен должен составлять до 10 объемов воздуха в час.
Примечание - Допускается использовать испытательное оборудование, состоящее из одной или нескольких камер, соответствующих вышеуказанным требованиям и имеющих следующие размеры:
- высота камеры не менее 250 мм;
