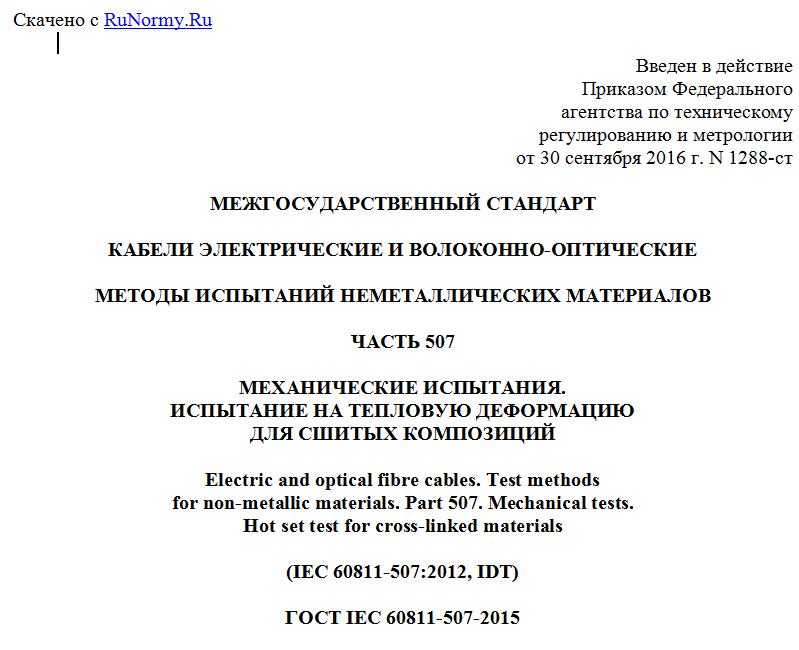

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 сентября 2016 г. N 1288-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ ЭЛЕКТРИЧЕСКИЕ И ВОЛОКОННО-ОПТИЧЕСКИЕ
МЕТОДЫ ИСПЫТАНИЙ НЕМЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ
ЧАСТЬ 507
МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ.
ИСПЫТАНИЕ НА ТЕПЛОВУЮ ДЕФОРМАЦИЮ
ДЛЯ СШИТЫХ КОМПОЗИЦИЙ
Electric and optical fibre cables. Test methods
for non-metallic materials. Part 507. Mechanical tests.
Hot set test for cross-linked materials
(IEC 60811-507:2012, IDT)
ГОСТ IEC 60811-507-2015
Группа Е49
МКС 29.060.20
ОКП 35 0000
Дата введения
1 июля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 46 "Кабельные изделия"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2016 г. N 1288-ст межгосударственный стандарт ГОСТ IEC 60811-507-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60811-507:2012 "Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 507. Механические испытания. Испытание на тепловую деформацию для сшитых композиций" ("Electric and optical fibre cables - Test methods for non-metallic materials - Part 507: Mechanical tests - Hot set test for cross-linked materials", IDT).
Международный стандарт IEC 60811-507:2012 разработан Техническим комитетом TC 20 "Электрические кабели" Международной электротехнической комиссии (IEC).
Международный стандарт IEC 60811-507:2012 отменяет и заменяет раздел 9 IEC 60811-2-1:1998.
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде стандартов.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ IEC 60811-2-1-2011 в части раздела 9 "Испытание на тепловую деформацию"
7 Некоторые элементы настоящего стандарта могут быть объектом патентного права. IEC не несет ответственность за установление подлинности каких-либо или всех таких патентных прав
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
В стандартах серии IEC 60811 приведены методы испытаний неметаллических материалов кабелей всех типов. На данные методы испытаний ссылаются стандарты, устанавливающие требования к конструкции и материалам кабелей.
Примечания
1 Неметаллические материалы обычно используют в кабелях для изоляции, оболочки, подложки, заполнения или лент.
2 Данные методы испытаний считаются основными, они разработаны и используются в течение многих лет в основном для материалов кабелей, предназначенных для передачи электроэнергии. Также они приняты и широко используются для других кабелей, в частности для волоконно-оптических кабелей, кабелей связи, управления, судовых кабелей и кабелей для береговых установок.
1. Область применения
Настоящий стандарт устанавливает порядок проведения испытания на тепловую деформацию, которое обычно применяют для сшитых композиций, используемых для материалов изоляции и оболочки.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
IEC 60811-100:2012 Electric and optical fibre cables - Test methods for non-metallic materials - Part 100: General (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 100. Общие положения)
IEC 60811-201 Electric and optical fibre cables - Test methods for non-metallic materials - Part 201: General tests - Measurement of insulation thickness (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 201. Общие испытания. Измерение толщины изоляции)
IEC 60811-202 Electric and optical fibre cables - Test methods for non-metallic materials - Part 202: General tests - Measurement of thickness of non-metallic sheaths (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 202. Общие испытания. Измерение толщины неметаллической оболочки)
IEC 60811-401 Electric and optical fibre cables - Test methods for non-metallic materials - Part 401: Miscellaneous tests - Thermal ageing methods - Ageing in an air oven (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 401. Разные испытания. Методы теплового старения. Старение в термостате)
IEC 60811-501 Electric and optical fibre cables - Test methods for non-metallic materials - Part 501: Mechanical tests - Tests for determining the mechanical properties of insulating and sheathing compounds (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 501. Механические испытания. Испытания для определения механических свойств композиций изоляции и оболочек)
3. Термины и определения
В настоящем стандарте применены термины по IEC 60811-100.
4. Метод испытаний
4.1. Общие положения
Настоящий стандарт следует применять вместе с IEC 60811-100.
В настоящем стандарте приведен метод испытаний на тепловую деформацию, которые обычно проводят на сшитых композициях.
Все испытания следует проводить не ранее чем через 16 ч после экструзии или сшивания композиций изоляции или оболочки.
4.2. Испытательное устройство
Испытательное устройство состоит из следующих частей:
a) термостата, способного поддерживать температуру в установленных пределах;
b) зажимных устройств, обеспечивающих подвеску каждого образца в термостате с помощью верхнего зажима и прикрепление груза к образцу через нижний зажим.
Примечание - Фиксация зажимных устройств не должна приводить к герметизации обоих концов трубчатого образца и невозможности доступа воздуха внутрь него во время испытания. Это может быть достигаемо вводом хотя бы с одного конца короткого отрезка металлического стержня диаметром несколько меньшим внутреннего диаметра образца.
4.3. Отбор и подготовка образцов
В соответствии с IEC 60811-501 образец кабеля или шнура, или оболочки, удаленной с кабеля, или образцы жилы, разрезанные на куски соответствующей длины, отбирают предпочтительно из мест, близких к тем, откуда отбирали образцы для испытания на удлинение без старения.
Образцы для испытаний в виде двухсторонней лопатки или трубчатые подготавливают в соответствии с IEC 60811-501.
Для испытаний используют два образца оболочки и изоляции от каждой жилы, подготовку и измерение площади поперечного сечения которых проводят в соответствии с методом испытания, указанным в IEC 60811-201 и/или IEC 60811-202. Образцы в виде двусторонних лопаток отбирают с внутренней части оболочки и изоляции. При наличии выступов и/или электропроводящих слоев их удаляют.
Толщина образца должна быть не менее 0,8 мм и не более 2,0 мм. Если невозможно получить толщину 0,8 мм, то допускается минимальная толщина менее 0,8 мм; однако следует использовать образцы, имеющие наибольшую возможную толщину.
