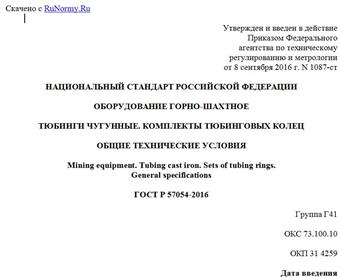

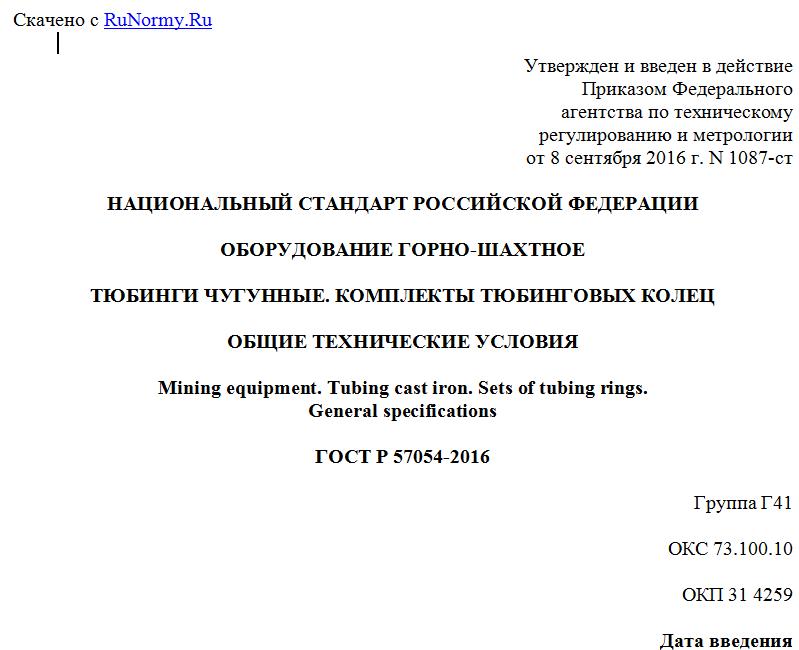

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 сентября 2016 г. N 1087-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ ГОРНО-ШАХТНОЕ
ТЮБИНГИ ЧУГУННЫЕ. КОМПЛЕКТЫ ТЮБИНГОВЫХ КОЛЕЦ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Mining equipment. Tubing cast iron. Sets of tubing rings.
General specifications
ГОСТ Р 57054-2016
Группа Г41
ОКС 73.100.10
ОКП 31 4259
Дата введения
1 июня 2017 года
Предисловие
1 РАЗРАБОТАН Закрытым акционерным обществом "Трансуглемаш" (ЗАО "Трансуглемаш")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 269 "Горное дело"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 сентября 2016 г. N 1087-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
1.1 Настоящий стандарт распространяется на чугунные тюбинги и на собираемые из них комплекты тюбинговых колец, предназначенных для крепления и обделки подземных выработок при сооружении метрополитенов, тоннелей, а также на чугунные тюбинги и на собираемые из них комплекты тюбинговых колец аналогичной конструкции, применяемых в горнорудной промышленности и на других объектах при подземном строительстве.
1.2 Устанавливаемые настоящим стандартом общие технические требования, требования безопасности и методы испытаний тюбингов и тюбинговых колец на разных стадиях их проектирования, изготовления, испытаний и эксплуатации соответствуют Техническому регламенту Таможенного союза ТР ТС 010/2011 [1].
1.3 Настоящий стандарт не распространяется на изделия, изготовленные до даты публикации настоящего стандарта.
1.4 Требования настоящего стандарта распространяются на все предприятия и организации, осуществляющие проектирование, изготовление, испытания и эксплуатацию тюбингов на предприятиях-изготовителях, угольных шахтах, рудниках, при подземном и транспортном строительстве независимо от их организационно-правовых форм и форм собственности.
2 Нормативные ссылки
2.1 В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.014 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 12.3.009 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 12.3.020 Процессы перемещения грузов на предприятиях. Общие требования безопасности
ГОСТ 27.003 Надежность в технике. Состав и общие правила задания требований по надежности
ГОСТ 162 Штангенглубиномеры. Технические условия
ГОСТ 166 Штангенциркули. Технические условия
ГОСТ 1412 Чугун с пластинчатым графитом для отливок. Марки
ГОСТ 2533 Калибры для трубной цилиндрической резьбы. Допуски
ГОСТ 2768 Ацетон технический. Технические условия
ГОСТ 2789 Шероховатость поверхности. Параметры и характеристики
ГОСТ 7293 Чугун с шаровидным графитом для отливок. Марки
ГОСТ 7502 Рулетки измерительные металлические. Технические условия
ГОСТ 9378 Образцы шероховатости поверхности (сравнения). Общие технические условия
ГОСТ 9466 Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация и общие технические условия
ГОСТ 10354 Пленка полиэтиленовая. Технические условия
ГОСТ 10587 Смолы эпоксидно-диановые неотвержденные. Технические условия
ГОСТ 11284 Отверстия сквозные под крепежные детали. Размеры
ГОСТ 14192 Маркировка грузов
ГОСТ 14810 Калибры-пробки гладкие двусторонние со вставками диаметром свыше 3 до 50 мм. Конструкция и размеры
ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 17759 Пробки резьбовые с полным профилем резьбы диаметром от 52 до 100 мм. Конструкция и основные размеры
ГОСТ 18925 Пробки резьбовые с насадками с полным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры
ГОСТ 24939 Калибры для цилиндрических резьб. Виды
ГОСТ Р 53464 Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 тюбинг: Элемент крепи, представляющий собой цилиндрический сегмент с круговыми радиальными и поперечными ребрами жесткости.
Примечание - Тюбинги имеют гладкую поверхность с внешней стороны и ребра жесткости на поверхности внутренней стороны.
3.2
тюбинговая крепь: Поддерживающая, сплошная криволинейного очертания крепь, собранная из отдельных элементов тюбингов и предназначенная для крепления вертикальных стволов, горизонтальных и наклонных выработок круглого сечения, расположенных в слабых, неустойчивых породах и обводненных песках (ГОСТ Р 54976-2012, статья 24).
3.3 тюбинговое кольцо: Элемент тюбинговой крепи замкнутого круглого контура, собранный из скрепленных болтами тюбингов и снабженный уплотнениями.
3.4 обделка выработки: Капитальная крепь горной выработки, рассчитанная на весь срок эксплуатации подземного сооружения, придающая последнему очертания, требуемые для его нормальной эксплуатации, защищающая от обрушений и чрезмерных смещений окружающих пород и проникновения подземных вод.
Примечание - форма и размеры обделки определяются габаритами, глубиной заложения и назначением подземных сооружений - шахты, рудники, метрополитены, тоннели и т.п., также характером воспринимаемых нагрузок (давление горных пород, гидростатическое давление и др.).
3.5 спинка тюбинга: Внешняя оболочка тюбинга, имеющая выгнутую цилиндрическую форму (см. рисунок 1).
Рисунок 1 - Расположение основных поверхностей тюбинга
3.6 кольцевой поперечный борт тюбинга: Борт в виде ребра, располагающийся на спинке тюбинга с двух внешних сторон, имеющий форму кольцевого сегмента и служащий стыковочной поверхностью для соединения тюбинговых колец между собой.
3.7 фальц: Борт в виде ребра, располагающийся на спинке тюбинга с двух внешних сторон, имеющий прямоугольную форму и служащий стыковочной поверхностью для соединения тюбингов в тюбинговое кольцо.
4 Сокращения
В настоящем стандарте применены следующие сокращения:
ТУ - технические условия;
НД - нормативные документы;
КД - конструкторская документация.
5 Классификация
5.1 Тюбинги, применяемые при сборке тюбинговых колец, должны соответствовать настоящему стандарту, НД и КД предприятия-изготовителя, утвержденной в установленном порядке.
5.2 Тюбинги различаются по основным эксплуатационным потребительским характеристикам и месторасположению в тюбинговом кольце.
Для транспортных и перегонных тоннелей метрополитена, а также некоторых шахтных выработок должны изготавливаться тюбинги трех типов:
Н - нормальный;
С - смежный;
К - ключевой.
5.3 Для обделки некоторых транспортных тоннелей изготавливаются специальные лотковые тюбинги.
5.4 Для обделки шахтных стволов должны изготавливаться тюбинги двух типов: 1 и 2.
5.5 По толщине спинки тюбинги должны изготавливаться нормальными, усиленными (У) и облегченными (О).
5.6 Тюбинги должны иметь следующую структуру условного обозначения:
