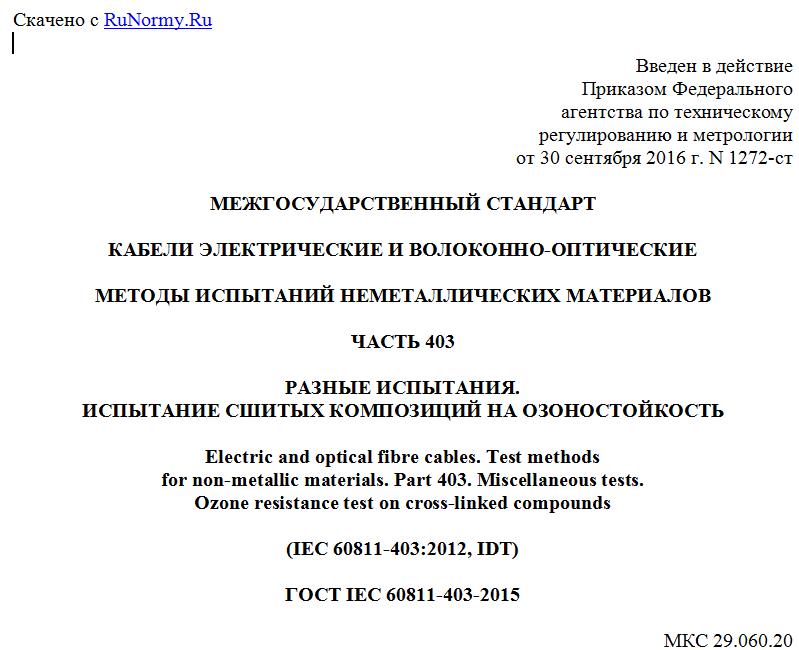

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 сентября 2016 г. N 1272-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ ЭЛЕКТРИЧЕСКИЕ И ВОЛОКОННО-ОПТИЧЕСКИЕ
МЕТОДЫ ИСПЫТАНИЙ НЕМЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ
ЧАСТЬ 403
РАЗНЫЕ ИСПЫТАНИЯ.
ИСПЫТАНИЕ СШИТЫХ КОМПОЗИЦИЙ НА ОЗОНОСТОЙКОСТЬ
Electric and optical fibre cables. Test methods
for non-metallic materials. Part 403. Miscellaneous tests.
Ozone resistance test on cross-linked compounds
(IEC 60811-403:2012, IDT)
ГОСТ IEC 60811-403-2015
МКС 29.060.20
Дата введения
1 июля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 46 "Кабельные изделия"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2016 г. N 1272-ст межгосударственный стандарт ГОСТ IEC 60811-403-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60811-403:2012 "Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 403. Разные испытания. Испытание сшитых композиций на озоностойкость" ("Electric and optical fibre cables - Test methods for non-metallic materials - Part 403: Miscellaneous tests - Ozone resistance test on cross-linked compounds", IDT).
Международный стандарт IEC 60811-403:2012 разработан Техническим комитетом ТС 20 "Электрические кабели" Международной электротехнической комиссии (IEC).
Международный стандарт IEC 60811-403:2012 отменяет и заменяет раздел 8 IEC 60811-2-1:1998.
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ IEC 60811-2-1-2011 в части раздела 8 "Испытание на озоностойкость"
7 Некоторые элементы настоящего стандарта могут быть объектом патентного права. IEC не несет ответственность за установление подлинности каких-либо или всех таких патентных прав
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
В стандартах серии IEC 60811 приведены методы испытаний неметаллических материалов кабелей всех типов. На данные методы испытаний ссылаются стандарты, устанавливающие требования к конструкции и материалам кабелей.
Примечания
1 Неметаллические материалы обычно используют в кабелях для изоляции, оболочки, подложки, заполнения или лент.
2 Данные методы испытаний считаются основными, они разработаны и используются в течение многих лет в основном для материалов кабелей, предназначенных для передачи электроэнергии. Также они приняты и широко используются для других кабелей, в частности для волоконно-оптических кабелей, кабелей связи, управления, судовых кабелей и кабелей для береговых установок.
1. Область применения
Настоящий стандарт устанавливает метод испытания материалов изоляции и оболочек кабельных изделий из эластомерных (сшитых) композиций на озоностойкость.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
IEC 60811-100:2012 Electric and optical fibre cables - Test methods for non-metallic materials - Part 100: General (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 100. Общие положения)
IEC 60811-501 Electric and optical fibre cables - Test methods for non-metallic materials - Part 501: Mechanical tests - Test for determining the mechanical properties of insulations and sheathing compounds (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 501. Механические испытания. Испытания для определения механических свойств композиций изоляции и оболочек)
3. Термины и определения
В настоящем стандарте применены термины по IEC 60811-100.
4. Метод испытаний
4.1. Общие положения
Настоящий стандарт следует применять вместе с IEC 60811-100.
Примечание - Следует иметь в виду токсичность озона. Для ограничения его воздействия на персонал должны быть приняты меры предосторожности. Концентрация озона в испытательном помещении и вблизи него не должна превышать 0,1 частей озона на миллион частей воздуха по объему или значения, установленного в действующем стандарте по гигиене труда; применяют наименьшее из этих двух значений.
Если не указано иное, испытания проводят при комнатной температуре.
4.2. Испытательное оборудование
Используют следующее испытательное оборудование:
a) устройство для дозированной подачи озона;
b) установка для циркуляции озонированного воздуха при контролируемых значениях влажности и температуры в камере, в которой находятся испытуемые образцы;
c) устройство для определения концентрации озона;
d) устройство для крепления и растяжения образцов;
e) деревянные или металлические цилиндрические стержни;
f) эксикатор, заполненный силикагелем или аналогичным материалом;
g) лабораторные весы с погрешностью не более 0,1 мг.
4.3. Предварительное кондиционирование образцов
Все испытания должны проводиться не ранее чем через 16 ч после экструзии или сшивания, если эти процессы имеют место при наложении изоляции или оболочки.
Если испытание проводят при температуре окружающей среды, то испытуемые образцы выдерживают не менее 3 ч при температуре (23 +/- 5) °C.
4.4. Отбор и подготовка образцов
4.4.1 Отбор образцов изоляции
Для испытания отбирают одну изолированную жилу как для одножильного, так и для многожильного кабеля. На расстоянии не менее 1,5 м от конца кабеля отбирают отрезок жилы длиной, достаточной для получения двух образцов, а при наличии экструдированного электропроводящего экрана по изоляции - четырех образцов.
Для испытания не используют образцы, имеющие механические повреждения.
4.4.2 Отбор образцов оболочки
Для испытания отбирают отрезок кабеля или оболочки, снятой с кабеля, длиной, достаточной для получения не менее двух образцов.
Для испытания не используют образцы, имеющие механические повреждения.
4.4.3 Подготовка образцов изоляции
Все защитные покрытия, имеющиеся на изолированной жиле, удаляют без повреждения изоляции, кроме покрытий, наложенных непосредственно на изоляцию перед сшивкой (вулканизацией) и приваренных к ней.
При наличии на изолированной жиле электропроводящих лент их удаляют.
