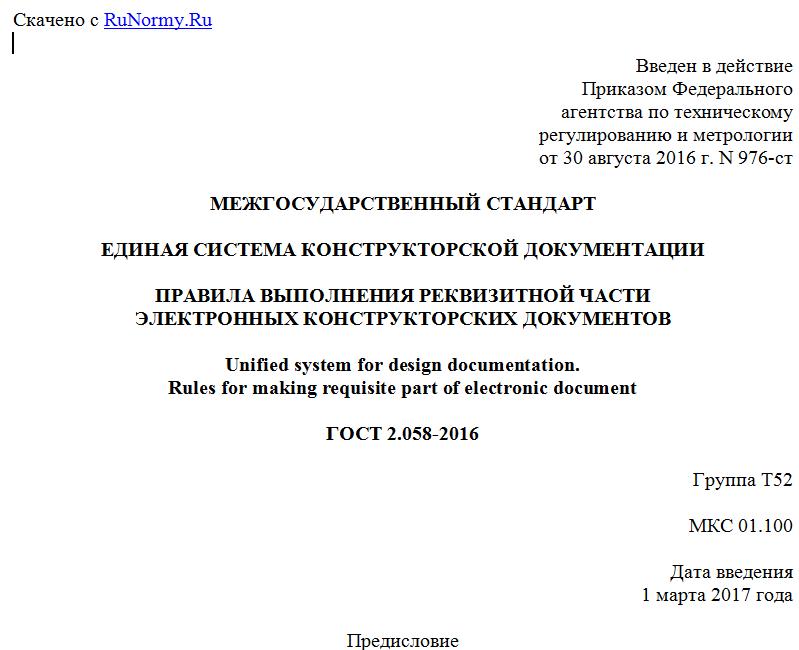

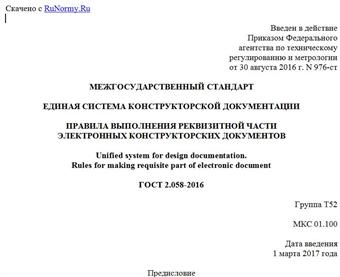

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 августа 2016 г. N 976-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ПРАВИЛА ВЫПОЛНЕНИЯ РЕКВИЗИТНОЙ ЧАСТИ
ЭЛЕКТРОННЫХ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ
Unified system for design documentation.
Rules for making requisite part of electronic document
ГОСТ 2.058-2016
Группа Т52
МКС 01.100
Дата введения
1 марта 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ), Автономной некоммерческой организацией Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 051 (МТК 051) "Система конструкторской документации"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 июня 2016 г. N 49)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 августа 2016 г. N 976-ст межгосударственный стандарт ГОСТ 2.058-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает правила выполнения в электронной форме реквизитной части электронных конструкторских документов на изделия машиностроения и приборостроения, предусмотренных стандартами Единой системы конструкторской документации.
На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты, учитывающие особенности выполнения реквизитной части электронных конструкторских документов на изделия конкретных видов техники в зависимости от их специфики.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.053-2013 Единая система конструкторской документации. Электронная структура изделия. Общие положения
ГОСТ 2.102-2013 Единая система конструкторской документации. Виды и комплектность конструкторских документов
ГОСТ 2.103-2013 Единая система конструкторской документации. Стадии разработки
ГОСТ 2.104-2006 Единая система конструкторской документации. Основные надписи
ГОСТ 2.503-2013 Единая система конструкторской документации. Правила внесения изменений
ГОСТ 7.75-97 Система стандартов по информации, библиотечному и издательскому делу. Коды наименований языков
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по [1], а также следующие термины с соответствующими определениями:
3.1 реквизит электронного документа (реквизит): Идентифицированный элемент данных, содержащий сведения о документе.
3.2 составной реквизит: Реквизит, включающий в себя другие реквизиты.
4. Основные положения
4.1 Реквизитная часть (РЧ) электронного конструкторского документа (ДЭ) состоит из структурированной совокупности реквизитов.
4.2 РЧ ДЭ следует выполнять одним из следующих способов:
- в файле документа одновременно с содержательной частью;
- в виде отдельного файла.
4.3 Способ выполнения РЧ ДЭ, если не указан в техническом задании, следует устанавливать стандартом организации-разработчика (как правило, головного исполнителя опытно-конструкторской работы (ОКР)).
4.4 Реквизиты ДЭ подразделяются на основные и дополнительные. К основным относятся реквизиты, общие для всех видов ДЭ и необходимые для идентификации ДЭ и обмена ДЭ между организациями.
К дополнительным относятся реквизиты, зависящие от вида документа (см. ГОСТ 2.102), способа выполнения РЧ (см. 4.2), особенностей системы электронного документооборота организации и требований заказчика.
Применение и номенклатура дополнительных реквизитов устанавливаются стандартом организации. Для ДЭ на изделия, разрабатываемых по заказу Министерства обороны, номенклатуру дополнительных реквизитов следует согласовывать с заказчиком (представительством заказчика).
4.5 Номенклатура основных реквизитов и их обязательность вхождения в РЧ приведены в приложении А, дополнительных реквизитов - в приложении Б, примеры составных реквизитов - в приложении В.
Для обозначения обязательности применены следующие условные обозначения:
(0...n) - реквизит может отсутствовать или повторяться произвольное число раз;
(0...1) - реквизит может отсутствовать или присутствовать только в единственном числе;
(1) - реквизит должен присутствовать обязательно в единственном числе;
(1...n) - реквизит обязательно должен присутствовать хотя бы в единственном числе или повторяться произвольное число раз;
(2...n) - реквизит обязательно должен присутствовать дважды или повторяться произвольное число раз.
4.6 Номенклатура и правила выполнения составных реквизитов (основных и дополнительных) приведены в приложении В.
4.7 Требования к содержанию основных и дополнительных реквизитов - согласно настоящему стандарту и ГОСТ 2.104.
4.8 Допускается кроме указанных в настоящем стандарте вводить в РЧ ДЭ реквизиты, установленные нормативными документами организации.
Для ДЭ на изделия, разрабатываемых по заказу Министерства обороны, номенклатуру таких реквизитов ДЭ следует согласовывать с заказчиком (представительством заказчика) либо не включать в РЧ ДЭ, передаваемый внешним организациям.
4.9 Все стороны, участвующие в разработке и обращении ДЭ (как правило, в рамках программы (проекта), ОКР и т.п.), должны быть обеспечены средствами для работы с ДЭ.
Примеры выполнения РЧ ДЭ в виде отдельного файла приведены в приложении Г.
4.10 Порядок и правила формирования, визуализации и обработки РЧ ДЭ устанавливают стандартом организации в соответствии с принятым способом выполнения и используемыми программными средствами.
Приложение А
(обязательное)
НОМЕНКЛАТУРА ОСНОВНЫХ РЕКВИЗИТОВ
Номенклатура основных реквизитов, идентификаторов реквизитов и их обязательность (кратность) вхождения в РЧ приведены в таблице А.1.
Таблица А.1
Основные реквизиты ДЭ
Наименование реквизита Кратность вхождения в РЧ Идентификатор реквизита Описание реквизита
1 Обозначение 1 designator Обозначение документа
