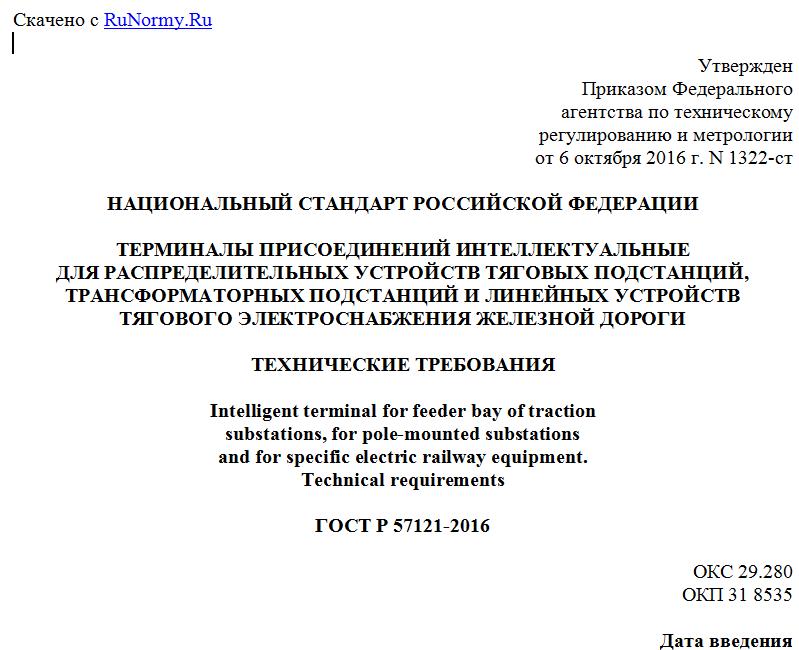

Утвержден
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 октября 2016 г. N 1322-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕРМИНАЛЫ ПРИСОЕДИНЕНИЙ ИНТЕЛЛЕКТУАЛЬНЫЕ
ДЛЯ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ ТЯГОВЫХ ПОДСТАНЦИЙ,
ТРАНСФОРМАТОРНЫХ ПОДСТАНЦИЙ И ЛИНЕЙНЫХ УСТРОЙСТВ
ТЯГОВОГО ЭЛЕКТРОСНАБЖЕНИЯ ЖЕЛЕЗНОЙ ДОРОГИ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Intelligent terminal for feeder bay of traction
substations, for pole-mounted substations
and for specific electric railway equipment.
Technical requirements
ГОСТ Р 57121-2016
ОКС 29.280
ОКП 31 8535
Дата введения
1 июля 2017 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "НИИЭФА-ЭНЕРГО" (ООО "НИИЭФА-ЭНЕРГО")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 45 "Железнодорожный транспорт"
3 УТВЕРЖДЕН Приказом Федерального агентства по техническому регулированию и метрологии от 6 октября 2016 г. N 1322-ст
4 ВВЕДЕН ВПЕРВЫЕ
Федеральное агентство по техническому регулированию и метрологии не несет ответственности за патентную чистоту настоящего стандарта. Патентообладатель может заявить о своих правах и направить в Федеральное агентство по техническому регулированию и метрологии аргументированное предложение о внесении в настоящий стандарт поправки для указания информации о наличии в стандарте объектов патентного права и патентообладателе
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
В настоящем стандарте реализованы требования технических регламентов Таможенного союза [1] и [2] применительно к интеллектуальным терминалам присоединения (далее - терминалы), предназначенным для распределительных устройств тяговых подстанций, трансформаторных подстанций и линейных устройств тягового электроснабжения железной дороги.
Терминалы - это элементы распределительных устройств, которые, в свою очередь, являются составными частями подсистем железнодорожного электроснабжения инфраструктуры железнодорожного транспорта (в том числе высокоскоростного).
К терминалам относятся устройства, предназначенные для выполнения функций релейной защиты, автоматики, управления, измерения, сигнализации, регистрации аварийных процессов и постоянного технического диагностирования присоединения электрического распределительного устройства, а также для выполнения функции связи с автоматизированной системой управления технологическими процессами (АСУТП) на тяговых подстанциях, трансформаторных подстанциях и линейных устройствах тягового электроснабжения железной дороги.
Конкретный перечень функций терминала и его характеристики зависят от типа присоединения, для которого терминал предназначен.
Настоящий стандарт содержит требования к терминалам, предназначенным для присоединений распределительных устройств тяговых подстанций, трансформаторных подстанций и линейных устройств тягового электроснабжения железных дорог.
1 Область применения
Настоящий стандарт распространяется на интеллектуальные терминалы присоединений (далее - терминалы) для распределительных устройств тяговых подстанций, трансформаторных подстанций и линейных устройств тягового электроснабжения железной дороги.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.610-2006 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 8.009-84 Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.044-89 Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 27.002-89 Надежность в технике. Основные понятия. Термины и определения
ГОСТ 8042-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 8. Особые требования к вспомогательным частям
ГОСТ 14192-96 Маркировка грузов
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16022-83 Реле электрические. Термины и определения
ГОСТ 17703-72 Аппараты электрические коммутационные. Основные понятия. Термины и определения
ГОСТ 18620-86 Изделия электротехнические. Маркировка
ГОСТ 21130-75 Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры
ГОСТ 23090-78 Аппаратура радиоэлектронная. Правила составления и текст пояснительных надписей и команд
ГОСТ 23216-78 Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний
ГОСТ 24291-90 Электрическая часть электростанции и электрической сети. Термины и определения
ГОСТ 30804.4.2-2013 (IEC 61000-4-2:2008) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний
ГОСТ 30804.4.3-2013 (IEC 61000-4-3:2006) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний
ГОСТ 30804.4.4-2013 (IEC 61000-4-4:2004) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний
ГОСТ 30804.4.11-2013 (IEC 61000-4-11:2004) Совместимость технических средств электромагнитная. Устойчивость к провалам, кратковременным прерываниям и изменениям напряжения электропитания. Требования и методы испытаний
ГОСТ 32895-2014 Электрификация и электроснабжение железных дорог. Термины и определения
ГОСТ Р 12.4.026-2001 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний
ГОСТ Р 50571.1-2009 Электроустановки низковольтные. Часть 1. Основные положения, оценка общих характеристик, термины и определения
ГОСТ Р 50648-94 (МЭК 1000-4-8-93) Совместимость технических средств электромагнитная. Устойчивость к магнитному полю промышленной частоты. Технические требования и методы испытаний
ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95) Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний
ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96) Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний
ГОСТ Р 51317.4.12-99 (МЭК 61000-4-12-95) Совместимость технических средств электромагнитная. Устойчивость к колебательным затухающим помехам. Требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 27.002, ГОСТ 17703, ГОСТ 24291, ГОСТ 32895, а также следующие термины с соответствующими определениями:
3.1 интеллектуальный терминал присоединения: Устройство, предназначенное для выполнения функций релейной защиты, технологической и противоаварийной автоматики, управления, измерения, сигнализации, регистрации аварийных процессов и постоянного технического диагностирования оборудования присоединения, а также функций связи с автоматизированной системой управления технологическими процессами на тяговых подстанциях, трансформаторных подстанциях и линейных устройствах тягового электроснабжения железной дороги.
3.2 автоматизированная система управления технологическими процессами; АСУТП: Человеко-машинная система на основе средств промышленной автоматизации и телекоммуникаций, обеспечивающая комплексное автоматическое и автоматизированное управление технологическими процессами на тяговых подстанциях, трансформаторных подстанциях и линейных устройствах тягового электроснабжения железной дороги с возможностью телеуправления с энергодиспетчерского пункта железной дороги.
3.3 релейная функция: Кусочно-линейная функция, при которой выходная величина в зависимости от значений входных величин может принимать два фиксированных значения.
Примечания
1 Графики релейной функции одной входной величины показаны на рисунке 1.
2 Примером устройства, выполняющего релейную функцию, может служить электрическое реле по ГОСТ 16022.
