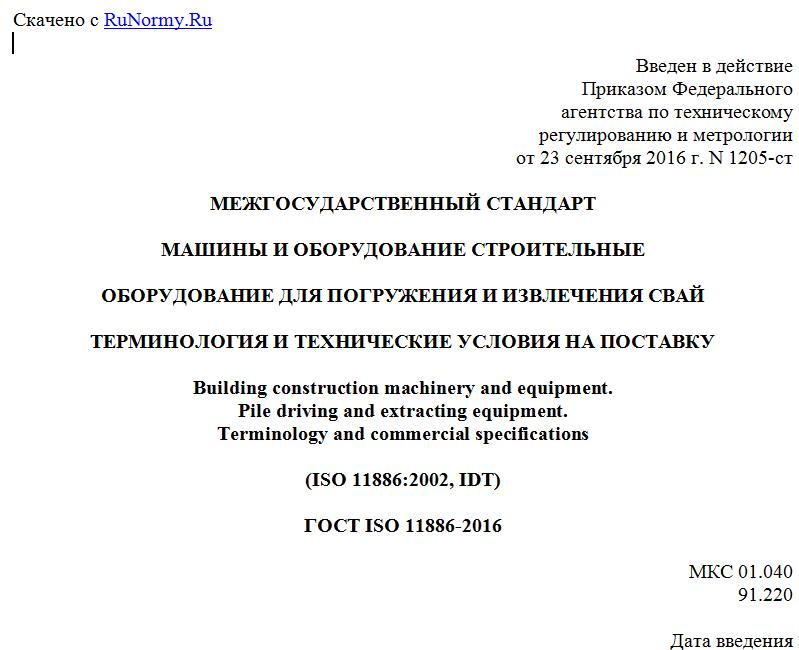

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 сентября 2016 г. N 1205-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ И ОБОРУДОВАНИЕ СТРОИТЕЛЬНЫЕ
ОБОРУДОВАНИЕ ДЛЯ ПОГРУЖЕНИЯ И ИЗВЛЕЧЕНИЯ СВАЙ
ТЕРМИНОЛОГИЯ И ТЕХНИЧЕСКИЕ УСЛОВИЯ НА ПОСТАВКУ
Building construction machinery and equipment.
Pile driving and extracting equipment.
Terminology and commercial specifications
(ISO 11886:2002, IDT)
ГОСТ ISO 11886-2016
МКС 01.040
91.220
Дата введения
1 мая 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 267 "Строительно-дорожные машины и оборудование"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 февраля 2016 г. N 85-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 23 сентября 2016 г. N 1205-ст межгосударственный стандарт ГОСТ ISO 11886-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2017 г.
5 Настоящий стандарт идентичен международному стандарту ISO 11886:2002, ISO 11886:2002/Cor. 1:2006 Building construction machinery and equipment - Pile driving and extracting equipment - Terminology and commercial specifications (Машины и оборудование строительные. Оборудование для погружения и извлечения свай. Терминология и технические условия на поставку) с технической поправкой 1.
Международный стандарт разработан Техническим комитетом по стандартизации ISO/TS 195 "Строительные машины и оборудования" Международной организации по стандартизации (ISO) и утвержден Европейским комитетом по стандартизации CEN в качестве европейского стандарта без внесения изменений.
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 Настоящий стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "О безопасности машин и оборудования"
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает термины и определения для основных видов механического оборудования для погружения и извлечения свай, таких как сваебойное оборудование на строительной площадке, оборудование для извлечения свай, оборудование для установки свай под определенным углом, оборудование для раскачки и извлечения свай, оборудование для дробления голов свай и т.д.
В настоящем стандарте не рассматривается оборудование для немеханической установки свай, например оборудование для погружения и извлечения свай небольшого сечения с помощью жидкости.
Примечание - В приложении А показаны примеры оборудования для погружения и извлечения свай.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты, для недатированных ссылок применяют последнее издание ссылочного документа:
ISO 11375:1998 Building construction machinery and equipment - Terms and definitions (Машины и оборудование строительные. Термины и определения)
ISO/TR 12603 Building construction machinery and equipment - Classification (Машины и оборудование строительное. Классификация)
EN 996 Piling equipment - Safety requirements (Укладка оборудования. Требования техники безопасности)
3. Термины и определения
В настоящем стандарте применяются термины и определения по ISO 11375 и приведенные ниже:
3.1 оборудование для погружения и извлечения свай (piling equipment): Полный комплект машин и компонентов, разработанных для установки или извлечения свай или других вертикальных элементов.
3.2 базовая машина, ходовое устройство (base carrier, carrier machine): Самоходная машина (устройство), которая(ое) обеспечивает передвижение и рабочее положение сваепогружающего или сваеизвлекающего оборудования вместе со сваей.
Примечание - На ходовом устройстве может быть размещен необходимый источник питания и элементы управления для сваепогружающего или сваеизвлекающего оборудования. Это может быть адаптированный грузоподъемный кран, землеройная машина и другие машины, специально сконструированные или адаптированные для этой цели. Могут быть гусеничные, колесные, рельсовые и плавучие ходовые устройства. Ходовое устройство включает необходимые крепления и разъемы для монтажа рабочего органа сваепогружающего или сваеизвлекающего оборудования.
3.3 базовая машина на гусеничном ходу (crawler-mounted carrier): Машина, передвижение которой осуществляется за счет гусеничного шасси.
См. рисунки А.1, А.2 и А.3.
3.4 базовая машина на колесном ходу (wheel-mounted carrier): Машина, передвижение которой осуществляется за счет колесного шасси.
См. рисунки А.4 и А.5.
3.5 базовая машина на рельсовом ходу (rail-mounted carrier): Машина, ходовая часть которой располагается на рельсах.
См. рисунок А.6.
3.6 плавучее ходовое устройство (floating carrier): Ходовое устройство, которое закреплено и может двигаться на плавучем средстве.
См. рисунок А.7.
3.7 погружатель, направляющая система (leader guiding system): Конструкция, на которой монтируется оборудование для погружения и/или извлечения свай.
Примечание - Погружатель или другая направляющая система включает оборудование по установке и извлечению свай, которое будет соответствующим образом направлять и выравнивать сваи. Данная конструкция обеспечивает полную свободу осевого перемещения оборудования по установке и извлечению свай. Кроме того, она может служить системой для изменения угла погружения свай. Погружатель или направляющая система для обеспечения мобильности могут быть закреплены на ходовом устройстве различными способами. Могут быть определены различные конструкции погружателей и направляющих систем (например, жестко закрепленный на ходовом устройстве, установленный на мачте или стреле, подвесной, направляемая обойма или свободно закрепленный).
3.8 жестко закрепленный погружатель (direct-mounted leader): Конструкция, жестко закрепленная на ходовом устройстве с помощью крепежного элемента.
Примечание - Основная нагрузка от рабочего органа, сваи и т.д. приходится на крепежный элемент (см. 3.13) у основания погружателя.
3.9 рабочий орган, установленный на мачте/стреле (boom-supported leader): Конструкция, закрепленная на оголовке мачты/стрелы ходового устройства.
Примечание 1 - Рабочий орган может выступать над оголовком мачты/стрелы ходового устройства. Основная нагрузка от рабочего органа, сваи и т.д. приходится на крепежный элемент погружателя, закрепленного на оголовке мачты/стрелы.
Примечание 2 - Дополнительно, если того требуют условия устойчивости, крепление погружателя и крепежного элемента может быть выполнено в другой точке.
3.10 подвесной погружатель (swinging leader): Конструкция, вывешенная на оголовке мачты/стрелы ходового устройства.
3.11 направляемая обойма (guide cage): Конструкция, которая обеспечивает направление погружения или извлечения свай и позволяющая производить ограниченное осевое смещение во время операций по погружению/извлечению свай.
3.12 свободное соединение (ree-riding attachment): Устройство, фиксирующееся внутри конструкции погружателя или извлекателя свай.
Примечание - Устройство для свободного соединения включает в себя свайную муфту, стойки, прокладки и зажимное оборудование (см. 3.34).
3.13 крепежный элемент (leader attachment): Элемент, с помощью которого погружатель крепится к ходовому устройству.
Примечание - Могут быть использованы различные соединения (например, карданные валы, скользящие или телескопические элементы).
3.14 сваебойная установка (piling rig): Ходовое устройство с крепежным элементом погружателя, погружателем, но без сваепогружающего или сваеизвлекающего и другого оборудования.
3.15 оборудование для погружения и/или извлечения свай (pile installation and extraction equipment): Оборудование, разработанное для создания поступательного движения сваи относительно поверхности грунта.
Примечание 1 - Типы оборудования разделяются на сваепогружатели (движение сваи в грунт) и сваеизвлекатели (движение сваи из грунта).
