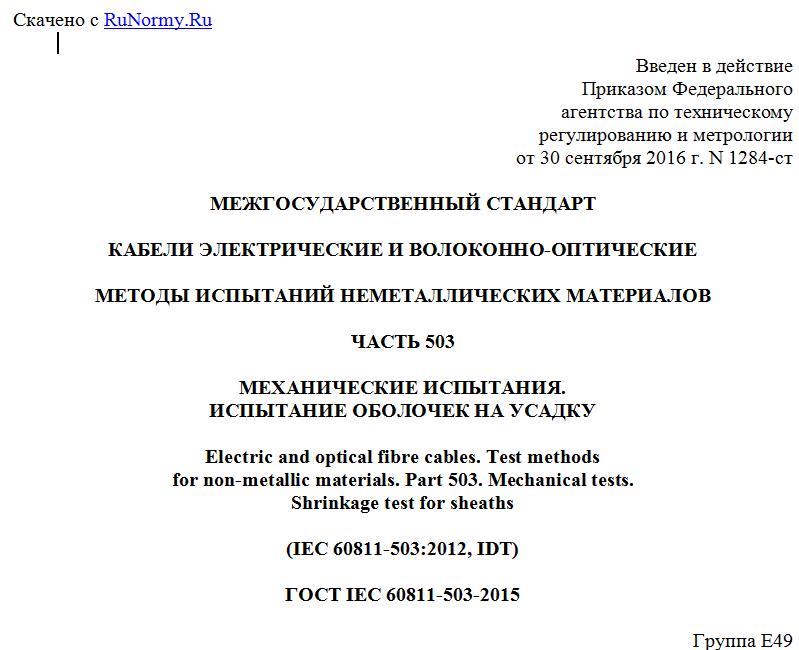

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 сентября 2016 г. N 1284-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ ЭЛЕКТРИЧЕСКИЕ И ВОЛОКОННО-ОПТИЧЕСКИЕ
МЕТОДЫ ИСПЫТАНИЙ НЕМЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ
ЧАСТЬ 503
МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ.
ИСПЫТАНИЕ ОБОЛОЧЕК НА УСАДКУ
Electric and optical fibre cables. Test methods
for non-metallic materials. Part 503. Mechanical tests.
Shrinkage test for sheaths
(IEC 60811-503:2012, IDT)
ГОСТ IEC 60811-503-2015
Группа Е49
МКС 29.060.20;
ОКП 35 0000
Дата введения
1 июля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 46 "Кабельные изделия"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2016 г. N 1284-ст межгосударственный стандарт ГОСТ IEC 60811-503-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60811-503:2012 "Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 503. Механические испытания. Испытание оболочек на усадку" ("Electric and optical fibre cables - Test methods for non-metallic materials - Part 503: Mechanical tests - Shrinkage test for sheaths", IDT).
Международный стандарт IEC 60811-503:2012 разработан Техническим комитетом TC 20 "Электрические кабели" Международной электротехнической комиссии (IEC).
Международный стандарт IEC 60811-503:2012 отменяет и заменяет раздел 11 IEC 60811-1-3:1993.
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде стандартов.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ IEC 60811-1-3-2011 в части раздела 11 "Испытание на усадку полиэтиленовых оболочек"
7 Некоторые элементы настоящего стандарта могут быть объектом патентного права. IEC не несет ответственности за установление подлинности каких-либо или всех таких патентных прав
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
В стандартах серии IEC 60811 приведены методы испытаний неметаллических материалов кабелей всех типов. На данные методы испытаний ссылаются стандарты, устанавливающие требования к конструкции и материалам кабелей.
Примечания
1 Неметаллические материалы обычно используют в кабелях для изоляции, оболочки, подложки, заполнения или лент.
2 Данные методы испытаний считаются основными, они разработаны и используются в течение многих лет в основном для материалов кабелей, предназначенных для передачи электроэнергии. Также они приняты и широко используются для других кабелей, в частности для волоконно-оптических кабелей, кабелей связи, управления, судовых кабелей и кабелей для береговых установок.
1. Область применения
Настоящий стандарт устанавливает метод испытаний оболочек на усадку.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
IEC 60811-100:2012 Electric and optical fibre cables - Test methods for non-metallic materials - Part 100: General (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 100. Общие положения)
3. Термины и определения
В настоящем стандарте применены термины по IEC 60811-100.
4. Метод испытаний
4.1. Общие положения
Настоящий стандарт следует применять вместе с IEC 60811-100.
4.2. Испытательное оборудование
Используют следующее испытательное оборудование:
- термостат с электрическим нагревом, способный поддерживать температуру испытания;
- измерительное устройство с ценой деления 1 мм.
4.3. Отбор образцов
Перед испытанием кабельное изделие, предназначенное для испытания, выдерживают в течение не менее 24 ч при комнатной температуре.
На расстоянии не менее 2 м от конца кабельного изделия отбирают один образец длиной (500 +/- 5) мм.
4.4. Подготовка образцов
Непосредственно после отбора образца определяют исходную длину оболочки L1 как среднее значение результатов двух измерений. Эти измерения проводят вдоль и параллельно оси кабельного изделия между диаметрально противоположными отметками на концах образца. Если образец изогнут, то измерения проводят на внутренней и внешней сторонах изгиба.
4.5. Проведение испытаний
Образец помещают горизонтально в термостат, нагретый до температуры, указанной в стандарте или технических условиях на кабели конкретных типов. Образец выдерживают в термостате в течение времени, указанного в стандарте или технических условиях на кабели конкретных типов.
Затем образец вынимают из термостата и охлаждают на воздухе до комнатной температуры. Этот термический цикл повторяют пять раз. После охлаждения образца до комнатной температуры определяют окончательную длину оболочки L2 в соответствии с 4.4.
4.6. Представление результатов
Усадка изоляции в процентах представляет собой разницу расстояний между контрольными отметками до нагрева (L1) и после нагрева и охлаждения образцов (L2), выраженную в процентах по отношению к расстоянию между отметками до нагрева:
(1)
5. Протокол испытаний
Протокол испытаний должен соответствовать требованиям IEC 60811-100.
Приложение ДА
(справочное)
