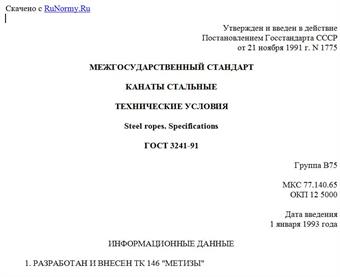

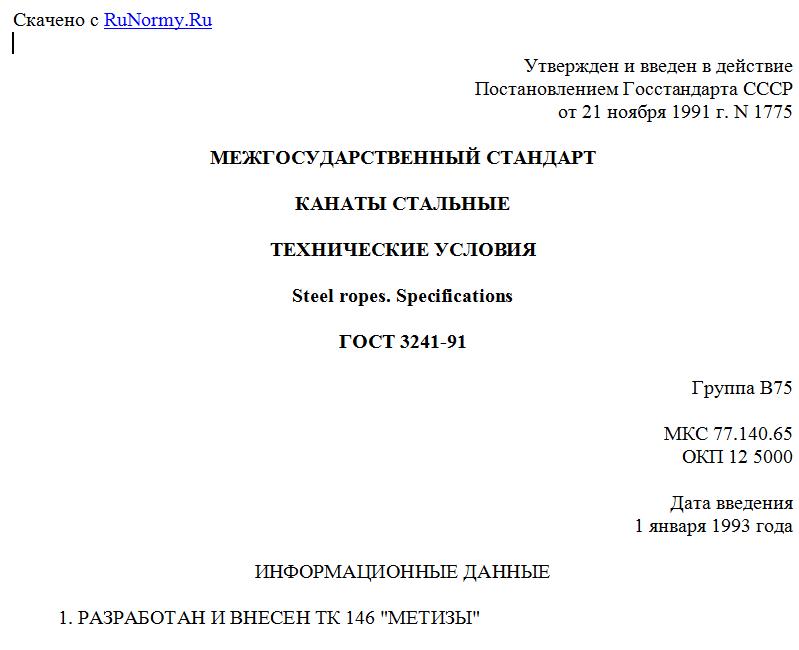

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 21 ноября 1991 г. N 1775
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАНАТЫ СТАЛЬНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Steel ropes. Specifications
ГОСТ 3241-91
Группа В75
МКС 77.140.65
ОКП 12 5000
Дата введения
1 января 1993 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН ТК 146 "МЕТИЗЫ"
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 21.11.91 N 1775
Изменение N 1 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 19 от 24 мая 2001 г.)
За принятие изменения проголосовали:
Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Республики Беларусь
Республика Казахстан Госстандарт Республики Казахстан
Кыргызская Республика Кыргызстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикстандарт
Туркменистан Главгосслужба "Туркменстандартлары"
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины
3. Стандарт предусматривает непосредственное применение МС ИСО 3108-74 в качестве приложения
4. ВЗАМЕН ГОСТ 3241-80
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка Номер пункта, подпункта
ГОСТ 166-89 (ИСО 3599-76) 4.4
ГОСТ 427-75 4.4, 4.5
ГОСТ 515-77 2.3.2
ГОСТ 1545-80 4.11
ГОСТ 1579-93 (ИСО 7801-84) 4.12
ГОСТ 3282-74 2.3.1, 2.3.2
ГОСТ 3560-73 2.3.1, 2.3.2
ГОСТ 5269-93 2.1.2, 2.3.1
ГОСТ 6507-90 4.4, 4.9
ГОСТ 7372-79 2.1.1, 2.1.12, 2.1.13, 3.4, 4.13
ГОСТ 8828-89 2.3.2
ГОСТ 10354-82 2.3.2
ГОСТ 10446-80 (ИСО 6892-84) 4.10
ГОСТ 11127-78 2.3.1
ГОСТ 14192-96 2.2.2
ГОСТ 15037-69 2.1.3
ГОСТ 15150-69 5.2
ГОСТ 15846-2002 2.3.3
Позиция исключена с 1 августа 2016 года. - Изменение N 3, введенное в действие Приказом Росстандарта от 09.06.2016 N 581-ст.
6. ИЗДАНИЕ (август 2004 г.) с Изменением N 1, утвержденным в августе 2001 г. (ИУС 11-2001)
Переиздание (по состоянию на июль 2008 г.)
Настоящий стандарт распространяется на стальные канаты общего назначения.
Абзац исключен с 1 июля 2008 года. - Изменение N 2, введенное в действие Приказом Ростехрегулирования от 29.11.2006 N 279-ст.
(Измененная редакция, Изм. N 1).
1. КЛАССИФИКАЦИЯ
1.1. Канаты подразделяются по признакам
1.1.1. По конструкции:
одинарной свивки - состоящие из проволок, свитых по спирали в один или несколько концентрических слоев,
двойной свивки - состоящие из прядей, свитых в один или несколько концентрических слоев,
тройной свивки - состоящие из канатов двойной свивки (стренг), свитых в концентрический слой.
1.1.2. По форме поперечного сечения: круглые, плоские.
1.1.3. По форме поперечного сечения прядей: круглопрядные, фасоннопрядные.
1.1.4. По типу свивки прядей и канатов одинарной свивки:
с точечным касанием проволок между слоями - ТК,
с линейным касанием проволок между слоями - ЛК,
с линейным касанием проволок между слоями при одинаковом диаметре проволок по слоям пряди - ЛК-О,
с линейным касанием проволок между слоями при разных диаметрах проволок в наружном слое пряди - ЛК-Р,
с линейным касанием проволок между слоями и проволоками заполнения - ЛК-З,
с линейным касанием проволок между слоями и имеющих в пряди слои с проволоками разных диаметров и слои с проволоками одинакового диаметра - ЛК-РО,
с комбинированным точечно-линейным касанием проволок - ТЛК,
с полосовым касанием проволок в прядях - ПК.
1.1.5. По материалу сердечника:
с органическим сердечником: из натуральных или химических волокон - ОС, из твердого полимера - ПС,
с металлическим сердечником - МС,
с металлоорганическим сердечником: из металла и натуральных или химических волокон - МОС, из металла и твердого полимера - МПС.
1.1.6. По способу свивки: нераскручивающиеся - Н, раскручивающиеся.
1.1.7. По степени уравновешенности: рихтованные - Р, нерихтованные.
1.1.8. По направлению свивки каната: правой, левой - Л.
Направление свивки каната определяется:
для канатов одинарной свивки - направлением свивки проволок наружного слоя,
для канатов двойной свивки - направлением свивки прядей наружного слоя,
для канатов тройной свивки - направлением свивки стренг в канат.
1.1.9. По сочетанию направлений свивки каната и его элементов в канатах двойной и тройной свивки:
крестовой свивки (направление свивки каната и направление свивки стренг и прядей противоположны),
односторонней свивки (направление свивки пряди и направление свивки проволоки в пряди одинаковы) - О,
комбинированной свивки - К.
1.1.10. По степени крутимости:
крутящиеся (с одинаковым направлением свивки проволок в канатах одинарной свивки, прядей или стренг),
малокрутящиеся (многослойные многопрядные и одинарной свивки с противоположным направлением свивки элементов по слоям) - МК.
1.1.11. По механическим свойствам марок ВК, В, 1.
1.1.12. По виду покрытия:
поверхности проволок в канате: из проволоки без покрытия, из оцинкованной проволоки: в зависимости от поверхностной плотности цинка - С, Ж, ОЖ;
поверхности каната или его элементов: без покрытия поверхности, с покрытием поверхности полимерными материалами - П.
1.1.13. По назначению: грузолюдские (марок ВК, В) - ГЛ, грузовые - Г.
1.1.14. По точности изготовления: повышенной - Т, нормальной.
Рекомендации по применению канатов приведены в приложении 1.
1.2. Конструкция, основные характеристики и диаметры канатов указываются в соответствующих стандартах на сортамент.
Допускается по требованию потребителя изготовление канатов промежуточных диаметров или прочностных характеристик, не предусмотренных в стандартах на сортамент.
1.3. Диаметр каната, назначение, марка, вид покрытия, направление свивки, сочетание направлений свивки, способ свивки, степень уравновешенности, степень крутимости, точность изготовления, маркировочная группа, обозначение соответствующего стандарта на сортамент указываются потребителем и входят в условное обозначение каната.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Характеристики
2.1.1. Стальные канаты и металлические сердечники должны изготовляться из проволоки по ГОСТ 7372.
Канаты изготовляются по технологическому регламенту, утвержденному в установленном порядке.
2.1.2. В качестве органических сердечников должны применяться: пеньковые, сизалевые, полипропиленовые сердечники по ГОСТ 5269 или другой нормативной документации; джутовые, пенькоджутовые сердечники по нормативной документации; сердечники из твердого полимера или других химических волокон по нормативной документации; пряжа хлопчатобумажная и корд хлопчатобумажный по нормативной документации.
Допускается по согласованию изготовителя с потребителем применение сердечника из других материалов.
При отсутствии требований потребителя выбор материала сердечника производится изготовителем.
2.1.3. Сердечники из натурального волокна, хлопчатобумажной пряжи и корда должны быть пропитаны смазкой по ГОСТ 15037 или смазкой по нормативно-технической документации.
По требованию потребителя сердечник не пропитывается.
2.1.4. Канаты из проволоки без покрытия и оцинкованной должны быть смазаны канатными смазками по нормативно-технической документации. По согласованию изготовителя с потребителем допускается нанесение на канат других видов смазки.
Абзац исключен с 1 августа 2016 года. - Изменение N 3, введенное в действие Приказом Ростехрегулирования от 29.11.2006 N 279-ст.
