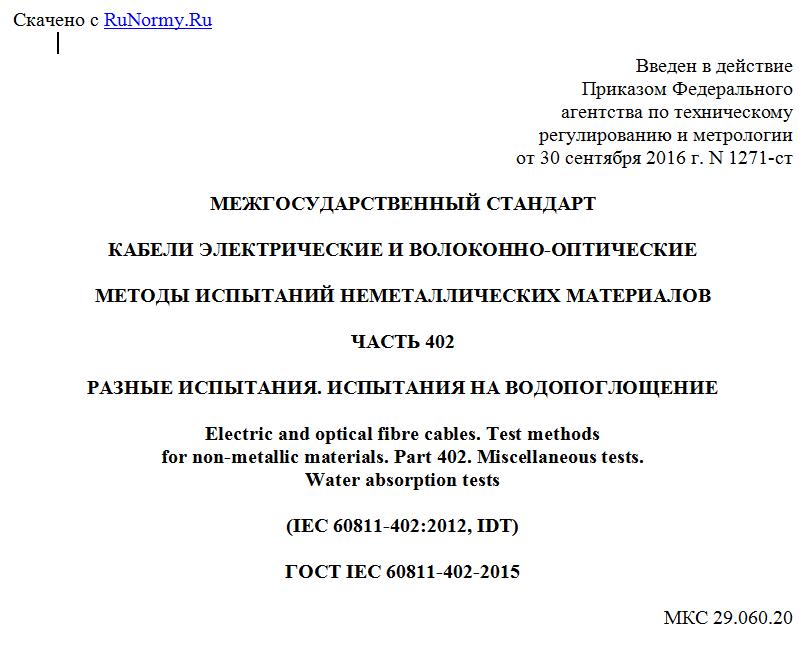

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 сентября 2016 г. N 1271-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ ЭЛЕКТРИЧЕСКИЕ И ВОЛОКОННО-ОПТИЧЕСКИЕ
МЕТОДЫ ИСПЫТАНИЙ НЕМЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ
ЧАСТЬ 402
РАЗНЫЕ ИСПЫТАНИЯ. ИСПЫТАНИЯ НА ВОДОПОГЛОЩЕНИЕ
Electric and optical fibre cables. Test methods
for non-metallic materials. Part 402. Miscellaneous tests.
Water absorption tests
(IEC 60811-402:2012, IDT)
ГОСТ IEC 60811-402-2015
МКС 29.060.20
Дата введения
1 июля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 46 "Кабельные изделия"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2016 г. N 1271-ст межгосударственный стандарт ГОСТ IEC 60811-402-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60811-402:2012 "Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 402. Разные испытания. Испытания на водопоглощение" ("Electric and optical fibre cables - Test methods for non-metallic materials - Part 402: Miscellaneous tests - Water absorption tests", IDT).
Международный стандарт IEC 60811-402:2012 разработан Техническим комитетом TC 20 "Электрические кабели" Международной электротехнической комиссии (IEC).
Международный стандарт IEC 60811-402:2012 отменяет и заменяет раздел 9 IEC 60811-1-3:1993.
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ IEC 60811-1-3-2011 в части раздела 9 "Испытания на водопоглощение"
7 Некоторые элементы настоящего стандарта могут быть объектом патентного права. IEC не несет ответственность за установление подлинности каких-либо или всех таких патентных прав
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
В стандартах серии IEC 60811 приведены методы испытаний неметаллических материалов кабелей всех типов. На данные методы испытаний ссылаются стандарты, устанавливающие требования к конструкции и материалам кабелей.
Примечания
1 Неметаллические материалы обычно используют в кабелях для изоляции, оболочки, подложки, заполнения или лент.
2 Данные методы испытаний считаются основными, они разработаны и используются в течение многих лет в основном для материалов кабелей, предназначенных для передачи электроэнергии. Также они приняты и широко используются для других кабелей, в частности для волоконно-оптических кабелей, кабелей связи, управления, судовых кабелей и кабелей для береговых установок.
1. Область применения
Настоящий стандарт устанавливает методы испытаний материалов изоляции и оболочек кабелей из сшитых и термопластичных композиций на водопоглощение.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
IEC 60811-100:2012 Electric and optical fibre cables - Test methods for non-metallic materials - Part 100: General (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 100. Общие положения)
3. Термины и определения
В настоящем стандарте применены термины по IEC 60811-100.
4. Методы испытаний
4.1. Общие положения
Настоящий стандарт следует применять вместе с IEC 60811-100.
Если не указано иное, испытания проводят при комнатной температуре.
4.2. Предварительное кондиционирование
Все испытания следует проводить не ранее чем через 16 ч после экструзии или сшивания, если эти процессы имеют место при наложении изоляции или оболочки.
Если испытание проводят при температуре окружающей среды, то испытуемые образцы выдерживают не менее 3 ч при температуре (25 +/- 5) °C.
4.3. Электрический метод испытаний на водопоглощение
4.3.1 Испытательное оборудование
Используют следующее испытательное оборудование:
a) источники переменного и постоянного тока;
b) вольтметр;
c) водяная ванна с подогревом.
4.3.2 Подготовка образцов
Изолированные жилы для испытаний отбирают от образца кабельного изделия длиной около 3 м. При этом на изоляции жил не должно быть повреждений.
4.3.3 Проведение испытаний
a) Предварительное испытание
Изолированные жилы помещают в ванну с водой, температура которой должна быть установлена в стандарте или технических условиях на кабели конкретных типов.
Концы изолированных жил должны выступать над поверхностью воды, чтобы не было утечки тока при приложении напряжения между жилами и водой.
После выдержки изолированных жил в воде в течение 1 ч между жилами и водой прикладывают переменное напряжение 4 кВ и выдерживают в течение 5 мин. При пробое образца его следует вынуть из ванны и не использовать при проведении основного испытания по перечислению b). Вместо поврежденного образца берут другой от той же изолированной жилы и предварительное испытание повторяют, но не более двух раз для каждого кабеля конкретного типа.
Предварительное испытание предназначено для выявления дефектных изолированных жил, непригодных для проведения основного испытания.
b) Основное испытание
Изолированные жилы, выдержавшие предварительное испытание, оставляют в ванне с водой при температуре, установленной в стандарте или технических условиях на кабели конкретных типов.
Между жилами и водой прикладывают напряжение постоянного тока в соответствии с таблицей 1 в течение времени, установленного в стандарте или технических условиях на кабели конкретных типов, при этом жилы должны быть соединены с отрицательным полюсом источника.
Таблица 1
Значения испытательного напряжения постоянного тока
Средняя толщина изоляции, мм Напряжение постоянного тока, В
0,8; 0,9 800
1,0; 1,2 1000
Св. 1,2 до 1,6 включ. 1400
" 1,6 " 2,0 " 2000
