Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 августа 2016 г. N 975-ст

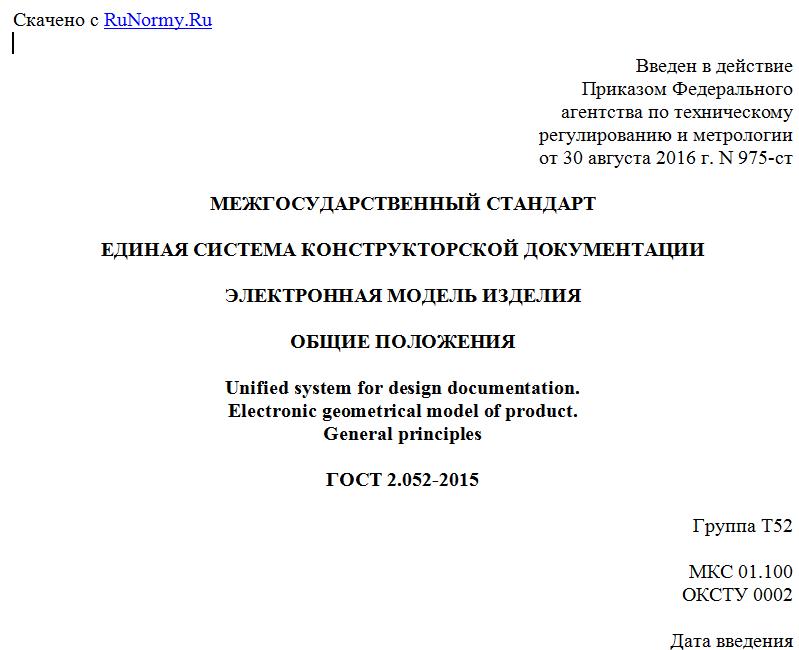

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ЭЛЕКТРОННАЯ МОДЕЛЬ ИЗДЕЛИЯ
ОБЩИЕ ПОЛОЖЕНИЯ
Unified system for design documentation.
Electronic geometrical model of product.
General principles
ГОСТ 2.052-2015
Группа Т52
МКС 01.100
ОКСТУ 0002
Дата введения
1 марта 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ), Автономной некоммерческой организацией Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 051 (МТК 051) "Система конструкторской документации"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 декабря 2015 г. N 83-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 августа 2016 г. N 975-ст межгосударственный стандарт ГОСТ 2.052-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.
5 ВЗАМЕН ГОСТ 2.052-2006
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Стандарт устанавливает общие требования к выполнению электронных моделей изделий машиностроения и приборостроения (далее - электронных геометрических моделей изделий).
На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты, учитывающие особенности выполнения электронных геометрических моделей изделий конкретных видов техники в зависимости от их специфики.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 2.051-2013 Единая система конструкторской документации. Электронные документы. Общие положения
ГОСТ 2.058-2016 Единая система конструкторской документации. Правила выполнения реквизитной части электронных конструкторских документов
ГОСТ 2.101-2016 Единая система конструкторской документации. Виды изделий
ГОСТ 2.102-2013 Единая система конструкторской документации. Виды и комплектность конструкторских документов
ГОСТ 2.103-2013 Единая система конструкторской документации. Стадии разработки
ГОСТ 2.109-73 Единая система конструкторской документации. Основные требования к чертежам
ГОСТ 2.305-2008 Единая система конструкторской документации. Изображения - виды, разрезы, сечения
ГОСТ 2.307-2011 Единая система конструкторской документации. Нанесение размеров и предельных отклонений
ГОСТ 2.316-2008 Единая система конструкторской документации. Правила нанесения надписей, технических требований и таблиц на графических документах. Общие положения
ГОСТ 2.317-2011 Единая система конструкторской документации. Аксонометрические проекции
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку
3. Термины, определения и сокращения
3.1. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 атрибут геометрической модели (атрибут): Дополнительная неграфическая информация, связанная с геометрическим элементом модели или моделью в целом* <1>.
Примечание - Атрибут может быть представлен числовым значением или строкой(ами) текста.
--------------------------------
<1> Здесь и далее знаком "*" отмечены пункты, к которым даны комментарии в приложении А.
3.1.2 вспомогательная геометрия модели (вспомогательная геометрия): Совокупность геометрических элементов, которые не являются элементами моделируемого изделия.
Примечание - Например, геометрические элементы, которые используются в процессе создания (построения) геометрической модели.
3.1.3 геометрический элемент: Идентифицированный (именованный) геометрический объект.
Примечания
1 Геометрическим объектом может быть точка, линия, плоскость, поверхность, геометрическая фигура, геометрическое тело.
2 Геометрическими элементами могут быть осевая линия, опорные точки сплайна, направляющие и образующие линии поверхности и др.
3.1.4 каркасная геометрическая модель (каркасная модель): Трехмерная геометрическая модель, представленная совокупностью точек, отрезков и кривых, определяющих в пространстве форму изделия.
3.1.5 модель изделия (модель): Сущность, воспроизводящая свойства реального изделия*.
3.1.6 основная геометрия: Совокупность геометрических элементов, которые непосредственно определяют форму моделируемого изделия.
3.1.7 плоскость обозначений и указаний: Плоскость в пространстве геометрической модели, на которую выводится визуально воспринимаемая информация, содержащая значения атрибутов.
3.1.8 поверхностная геометрическая модель (поверхностная модель): Трехмерная геометрическая модель изделия, представленная множеством ограниченных поверхностей, определяющих в пространстве форму изделия.
3.1.9
составная часть изделия: Изделие, выполняющее определенные функции в составе другого изделия. [ГОСТ 2.1016, статья 3.2]
3.1.10 твердотельная геометрическая модель (твердотельная модель): Трехмерная геометрическая модель, представляющая форму изделия как результат композиции множества геометрических элементов с применением операций булевой алгебры к этим геометрическим элементам.
3.1.11 электронная геометрическая модель изделия (геометрическая модель): Электронная модель изделия, описывающая преимущественно геометрическую форму, размеры и иные свойства изделия, зависящие от его формы и размеров.
3.1.12 электронная модель изделия: Модель изделия, выполненная в компьютерной среде.
Примечание - Электронную модель изделия выполняют при помощи соответствующих программных средств.
3.1.13 электронный макет изделия: Совокупность электронных моделей и электронных документов, определяющих состав, форму и свойства изделия или его составной части в объеме, определяемом стадией его жизненного цикла*.
Примечание - Электронный макет изделия допускается использовать для представления результатов работ на стадиях разработки проектной и рабочей конструкторской документации согласно ГОСТ 2.103.
3.2. Сокращения
В настоящем стандарте приняты следующие сокращения:
КД - конструкторский документ;
ПОУ - плоскость обозначений и указаний;
СЧ - составная часть;
ЭГМИ - электронная геометрическая модель изделия;
