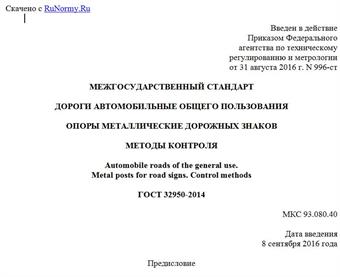

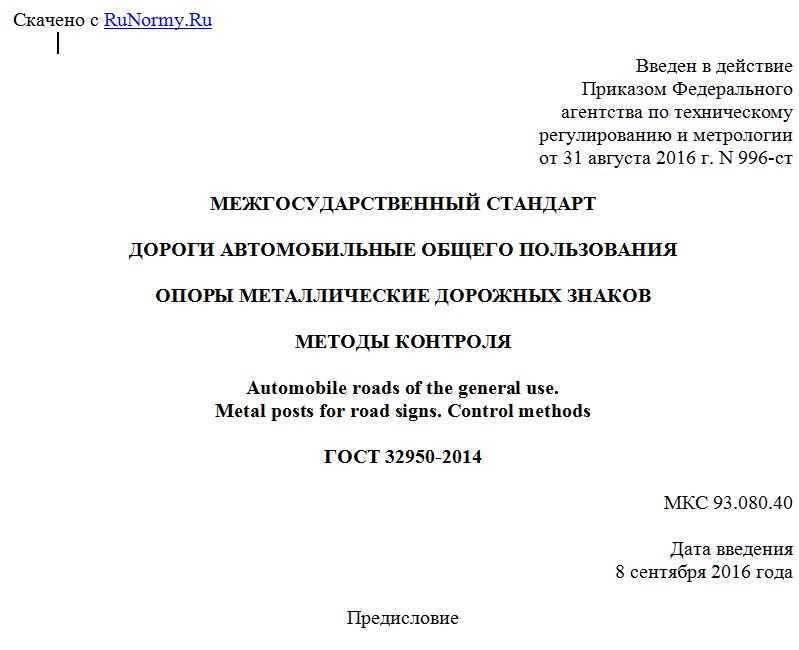

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 31 августа 2016 г. N 996-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ОПОРЫ МЕТАЛЛИЧЕСКИЕ ДОРОЖНЫХ ЗНАКОВ
МЕТОДЫ КОНТРОЛЯ
Automobile roads of the general use.
Metal posts for road signs. Control methods
ГОСТ 32950-2014
МКС 93.080.40
Дата введения
8 сентября 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН республиканским дочерним унитарным предприятием "Белорусский дорожный научно-исследовательский институт "БелдорНИИ", Межгосударственным техническим комитетом по стандартизации МТК 418 "Дорожное хозяйство"
2 ВНЕСЕН Государственным комитетом по стандартизации Республики Беларусь
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 30 сентября 2014 г. N 70-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2016 г. N 996-ст межгосударственный стандарт ГОСТ 32950-2014 введен в действие в качестве национального стандарта Российской Федерации с 8 сентября 2016 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт устанавливает методы контроля металлических опор дорожных знаков (далее - опоры), применяемых на автомобильных дорогах общего пользования.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.302-88 (ИСО 1463-82, ИСО 2064-80, ИСО 2106-82, ИСО 2128-76, ИСО 2177-85, ИСО 2178-82, ИСО 2360-82, ИСО 2361-82, ИСО 2819-80, ИСО 3497-76, ИСО 3543-81, ИСО 3613-80, ИСО 3882-86, ИСО 3892-80, ИСО 4516-80, ИСО 4518-80, ИСО 4522-1-85, ИСО 4522-2-85, ИСО 4524-1-85, ИСО 4524-3-85, ИСО 4524-5-85, ИСО 8401-86) Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 9.307-89 (ИСО 1461-89) Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля
ГОСТ 9.402-2004 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию
ГОСТ 9.407-84 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Метод оценки внешнего вида
ГОСТ 2688-80 Канат двойной свивки типа ЛК-Р конструкции 6 x 19 (1 + 6 + 6/6) + 1 о. с. Сортамент
ГОСТ 13837-79 Динамометры общего назначения. Технические условия
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 24193-80 Хомуты накидные. Конструкция
ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения
ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления
ГОСТ 32948-2014 Дороги автомобильные общего пользования. Опоры дорожных знаков. Технические требования
ГОСТ 32949-2014 Дороги автомобильные общего пользования. Опоры стационарного электрического освещения. Методы контроля
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины, установленные в ГОСТ 16504 и ГОСТ 32948, а также следующие термины с соответствующими определениями:
3.1 контрольная испытательная нагрузка: Значение нагрузки, служащее одним из критериев для оценки пригодности опор по результатам испытаний нагружением.
3.2 испытания нагружением: Испытания с помощью постепенно возрастающей прикладываемой к опоре внешней нагрузки, предназначенные для установления соответствия между фактическими и проектными значениями характеристик прочности и жесткости опоры.
3.3 контрольная испытательная нагрузка по прочности: Нагрузка, при которой происходит исчерпание несущей способности изделия воспринимать воздействие нормированной поперечной статической нагрузки без разрушения и необратимых изменений конструкции изделия.
3.4 контрольная испытательная нагрузка по жесткости: Нагрузка, при которой регистрируется предельно допустимая величина смещения верха опоры.
4. Методы контроля
4.1 Общие требования
Контроль и испытания изготовленных опор проводят при нормальных значениях климатических факторов внешней среды: температура окружающего воздуха - от минус 10 °C до 35 °C, относительная влажность окружающего воздуха - от 45% до 80%, атмосферное давление - от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.), если другое не указано в конкретном методе контроля и испытаний.
4.2 Испытания опор на прочность и жесткость
4.2.1 Испытания опор на прочность и жесткость проводят по методике и схеме загружения в соответствии с приложением А.
4.2.2 По результатам испытания опор составляют протокол испытаний.
В каждом протоколе испытаний должны быть приведены следующие сведения:
- наименование и адрес испытательного центра (ИЦ), сведения об аттестате аккредитации ИЦ (номер и дата выдачи);
- номер протокола испытаний и количество страниц;
- наименование и адрес заказчика;
- обозначение документа на метод испытаний;
- перечень применяемого испытательного оборудования (ИО), его инвентарные номера и сведения о поверке или аттестации;
- дата получения испытываемых образцов и дата проведения испытаний;
- ссылка на акт отбора проб и образцов (в котором указана методика отбора);
- результаты испытаний с указанием единиц измерений;
- фамилии, должности и подписи специалистов, выполнявших испытания, проверивших и утвердивших протокол;
- заявление о том, что результаты испытаний относятся только к испытанным образцам;
- отметка о том, что копирование протокола испытаний возможно с письменного разрешения руководителя ИЦ.
4.3 Контроль геометрических параметров опор
4.3.1 Контроль геометрических размеров опор, ревизионных люков и предельных отклонений их местоположения, а также отклонений от прямолинейности опор осуществляют измерением в соответствии с ГОСТ 26433.0 и ГОСТ 26433.1.
4.3.2 При измерении геометрических размеров опор допускается применять другие средства измерений, метрологические характеристики которых позволяют определять контролируемые показатели с заданной точностью.
4.4 Контроль антикоррозионных покрытий опор
4.4.1 Контроль качества подготовки поверхности опор под лакокрасочные покрытия проводят по ГОСТ 9.402.
4.4.2 Контроль соответствия класса защитных лакокрасочных покрытий опор выполняют визуально по ГОСТ 9.032.
4.4.3 Контроль внешнего вида защитных лакокрасочных покрытий опор выполняют в соответствии с ГОСТ 9.407, защитных покрытий, нанесенных методом горячего цинкования, - в соответствии с ГОСТ 9.307.
4.4.4 Контроль толщины металлических и неметаллических неорганических и цинковых покрытий опор выполняют по ГОСТ 9.302 и ГОСТ 9.307. Измерения
