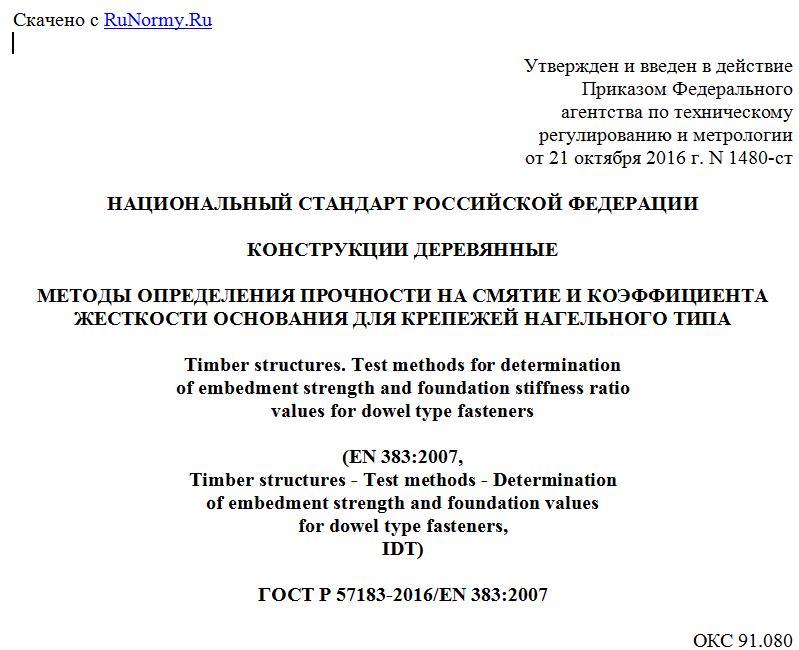

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНСТРУКЦИИ ДЕРЕВЯННЫЕ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ НА СМЯТИЕ И КОЭФФИЦИЕНТА
ЖЕСТКОСТИ ОСНОВАНИЯ ДЛЯ КРЕПЕЖЕЙ НАГЕЛЬНОГО ТИПА
Timber structures. Test methods for determination
of embedment strength and foundation stiffness ratio
values for dowel type fasteners
(EN 383:2007,
Timber structures - Test methods - Determination
of embedment strength and foundation values
for dowel type fasteners,
IDT)
ГОСТ Р 57183-2016/EN 383:2007
ОКС 91.080
ОКП 53 6660
Дата введения
1 апреля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко), отделением Акционерного общества "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 европейского стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-исследовательский центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ").
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 октября 2016 г. N 1480-ст
4 Настоящий стандарт идентичен европейскому региональному стандарту EN 383:2007 "Конструкции деревянные. Определение прочности при установке и давления на основание штыревых крепежных деталей" (EN 383:2007 "Timber structures - Test methods - Determination of embedment strength and foundation values for dowel type fasteners", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт устанавливает лабораторные методы определения прочности на смятие и коэффициента жесткости основания для элементов из цельной и клееной древесины, а также для листовых материалов из древесины при использовании крепежных изделий нагельного типа.
2. Нормативные ссылки
В настоящем стандарте не использованы нормативные ссылки.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1 крепежные изделия нагельного типа (dowel type fastener): Болты, гвозди, нагели и аналогичные изделия с гладкими или рифлеными поверхностями.
3.2 прочность на смятие (embedment strength): Среднее значение напряжения смятия при максимально допустимой нагрузке в деревянных элементах или листовых материалах из древесины под действием жесткого прямолинейного крепежного изделия. Ось крепежного изделия должна быть перпендикулярна поверхности деревянного элемента. Крепежное изделие нагружается перпендикулярно его оси.
3.3 максимально допустимая нагрузка (maximum load): Нагрузка, измеряемая перед тем, как деформации достигнут предельно допустимого значения.
3.4 размер сечения крепежа (fastener section limit):
1) номинальный диаметр крепежного изделия круглого сечения; или
2) длина стороны крепежного изделия квадратного сечения; или
3) минимальный размер сечения овального или прямоугольного крепежного изделия.
4. Обозначения
В настоящем стандарте применены следующие обозначения:
d - размер сечения крепежа, мм;
F - нагрузка, Н;
Fmax - максимально допустимая нагрузка, Н;
Fmax,est - ожидаемая максимально допустимая нагрузка, Н;
fh - прочность на смятие нагельного отверстия, Н/мм2;
fh,est - ожидаемая прочность на смятие нагельного отверстия, Н/мм2;
Ke - упругий коэффициент жесткости основания, Н/мм3;
Ki - начальный коэффициент жесткости основания, Н/мм3;
Ks - коэффициент жесткости основания, Н/мм3;
t - толщина, мм;
w - смещение или деформация, мм;
we - упругая деформация, мм;
wi - начальная деформация, мм;
wi,mod - откорректированная начальная деформация, мм;
w0 - деформация испытательной аппаратуры при заданной нагрузке, мм.
5. Требования
Крепежные изделия, древесина, клееная древесина или основанный на древесине листовой материал должны, по возможности, иметь минимально допустимый уровень качества, определяемый по соответствующим техническим условиям.
6. Методы испытаний
6.1. Основные принципы
Испытания следует проводить с использованием испытуемых образцов и аппаратуры, показанных на рисунке 1. Принципом этих испытаний является исключение изгиба вдавливаемого крепежа.
A - стальная оснастка; B - датчики измерения деформаций;
C - крепежи; D - испытуемый образец; E - планка
Рисунок 1 - Принципиальная схема испытания
Крепежное изделие нагружают в направлении, перпендикулярном его оси, с помощью изготовленной из стали оснастки, при этом проводится измерение значения смещения или деформации (см. рисунок 1).
Испытание может быть проведено на сжатие (рисунок 2a) либо на растяжение (рисунок 2b). В случае цельной древесины или клееного бруса, имеющих только одно направление волокон, нагружение выполняют либо параллельно волокнам (рисунки 2a и 2b) либо перпендикулярно направлению волокон (рисунок 2c).
A - направление волокон древесины или одно из главных
направлений в древесине листовых материалов;
- точка измерения деформаций
Рисунок 2 - Схемы испытаний и размеры испытуемых образцов,
приведенные в таблице 1, с точками расположения датчиков
Примечание - Принципы настоящего стандарта могут быть использованы также и при других углах между направлением нагрузки и направлением волокон.
6.2. Образцы для испытаний
Испытуемые образцы представляют собой прямоугольную призму из древесины или основанных на древесине листовых материалов с размещенным на ней креплением, ось которого перпендикулярна поверхности испытуемого образца. Размеры образцов приведены в таблице 1.
Таблица 1
Размеры образцов для испытаний
Измерения <a> Гвозди без предварительного сверления Гвозди с предварительным сверлением Болты и нагели Материал испытуемого образца
