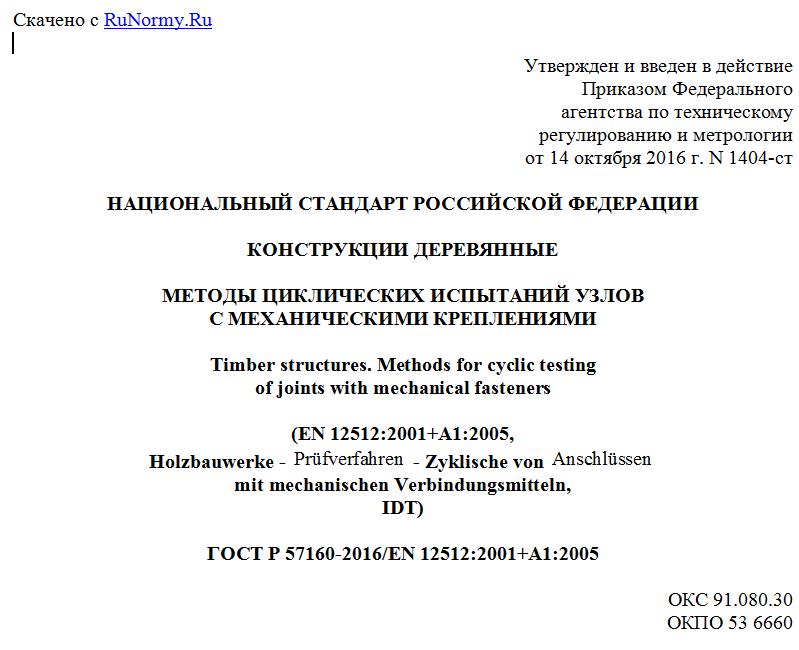

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 октября 2016 г. N 1404-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНСТРУКЦИИ ДЕРЕВЯННЫЕ
МЕТОДЫ ЦИКЛИЧЕСКИХ ИСПЫТАНИЙ УЗЛОВ
С МЕХАНИЧЕСКИМИ КРЕПЛЕНИЯМИ
Timber structures. Methods for cyclic testing
of joints with mechanical fasteners
(EN 12512:2001+A1:2005,
Holzbauwerke - - Zyklische von
mit mechanischen Verbindungsmitteln,
IDT)
ГОСТ Р 57160-2016/EN 12512:2001+A1:2005
ОКС 91.080.30
ОКПО 53 6660
Дата введения
1 мая 2017 года
Предисловие
1 ПОДГОТОВЛЕН Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко), отделением Акционерного общества "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") на основе официального перевода на русский язык немецкоязычной версии указанного в пункте 4 европейского стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-исследовательский центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 октября 2016 г. N 1404-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН 12512:2001+A1:2005 "Конструкции деревянные. Методы испытаний. Циклические испытания соединений с механическими крепежными элементами" (EN 12512:2001+A1:2005 "Holzbauwerke - - Zyklische von mit mechanischen Verbindungsmitteln", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочного европейского стандарта соответствующий ему национальный стандарт, сведения о котором приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает методы испытаний для определения пластичности, уменьшения прочности и диссипации (рассеяния) энергии для соединений с механическими крепежными элементами при циклической нагрузке.
Примечание - В настоящем стандарте рассматриваются только прямые осевые нагрузки и их воздействие. Настоящий стандарт также допускается использовать для определения характеристик крепежных элементов, связанных с восприятием момента.
2. Нормативные ссылки
Настоящий стандарт содержит датированные и недатированные ссылки на стандарты и положения других документов. Нормативные ссылки, перечисленные ниже, приведены в соответствующих разделах настоящего стандарта. Для датированных ссылок последующие изменения к упомянутым стандартам или их пересмотры применяют к настоящему стандарту только в случае, когда они включены в него путем уточнения или переработки. Для недатированных ссылок применяют последнее издание ссылочного стандарта (включая все изменения).
EN 26891, Holzbauwerke - Verbindungen mit mechanischen Verbindungsmitteln - Allgemeine die Ermittlung der und des Verformungsverhaltens (Конструкции деревянные. Соединения механические деревянных конструкций. Общие принципы определения прочности и деформации) ISO 6891:1983, Timber structures - Joints made with mechanical fasteners - General principles for the determination of strength and deformation characteristics
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 циклическая нагрузка (cyclic load <*>, zyklische Belastung <**>): Знакопеременная осевая нагрузка.
3.2 предельная нагрузка (maximum load <*>, <**>): Максимальная нагрузка Fmax, которая прикладывается к соединению во время испытания (см. рисунок 2).
3.3 нагрузка на пределе текучести (yield load <*>, Flielast <**>): Нагрузка, которая соответствует переходу в зону пластических деформаций.
Примечание - Если кривая зависимости "нагрузка-деформация" четко показывает две линейные части, то значения текучести определяются от точки пересечения этих двух прямых [см. рисунок 1 a)]. Если кривая зависимости "нагрузка-деформация" не имеет двух четких линейных частей, то значения текучести определяются от точки пересечения двух следующих прямых: первую прямую следует определить как прямую, которая на кривой зависимости "нагрузка-деформация" проходит через точки 0,1Fmax и 0,4Fmax; вторая прямая является касательной, которая имеет подъем, равный 1/6 подъема первой прямой [см. рисунок 1 b)].
--------------------------------
<*> en.
<**> de.
3.4 разрушающая нагрузка (ultimate load <*>, Bruchlast <**>): Нагрузка на соединение, которая соответствует:
a) разрушению;
b) 80% предельной нагрузки при деформации соединения менее чем на 30 мм;
c) деформации соединения на 30 мм - в зависимости от того, что произошло раньше (рисунок 2).
3.5 деформации при текучести (yield slip <*>, <**>): Деформации соединения, которые соответствуют нагрузке на пределе текучести [см. рисунки 1 a) и 1 b)].
3.6 предельные деформации (maximum slip <*>, Grenzverchiebung <**>): Деформации соединения, соответствующие разрушающей нагрузке (см. рисунок 2).
3.7 пластичность (ductility <*>, <**>): Способность соединения подвергаться в пластической области деформациям большей амплитуды, не показывая существенного уменьшения прочности. Она определяется по соотношению предельной деформации к деформации при текучести D = Vu/Vy.
Примечание - Вышеприведенные определения даны для циклических кривых зависимости "нагрузка-деформация", однако их также допускается применять для статических кривых зависимости "нагрузка-деформация".
3.8 уменьшение прочности (impairment of strength <*>, Festigkeitsminderung <**>): Снижение прилагаемой нагрузки между первым и третьим циклами одинаковой амплитуды, чтобы достичь заданной деформации соединения (см. рисунок 3).
Примечание - Уменьшение прочности измеряют как , с помощью на стороне сжатия и на стороне растяжения.
3.9 диссипация (рассеяние) энергии (energy dissipation <*>, Energiedissipation <**>): Характеристика соединения, которая, согласно настоящему стандарту, измеряется как эквивалентное пропорциональное относительное затухание через гистерезис. Это безразмерный параметр, который выражает смягчаемые гистерезисом характеристики соединения и определяется как отношение распределенной энергии полуцикла к имеющейся потенциальной энергии, умноженное на (см. рисунок 4); эквивалентное пропорциональное относительное затухание определяется как .
--------------------------------
<*> en.
<**> de.
F - нагрузка; Fy - нагрузка на пределе текучести;
V - деформация; Vy - деформация при текучести
a) Определение значений текучести для кривой зависимости
"нагрузка-деформация" с двумя четкими линейными частями
F - нагрузка; Fmax - предельная нагрузка; Fy - нагрузка
на пределе текучести; V - деформация;
Vy - деформация при текучести
b) Определение значений текучести для кривой зависимости
"нагрузка-деформация" без двух четких линейных частей
Рисунок 1 - Определение значений текучести для кривой
зависимости "нагрузка-деформация"
F - нагрузка; Fmax - предельная нагрузка;
Ca - случай "a"; V - деформация
