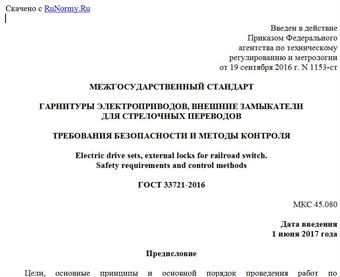

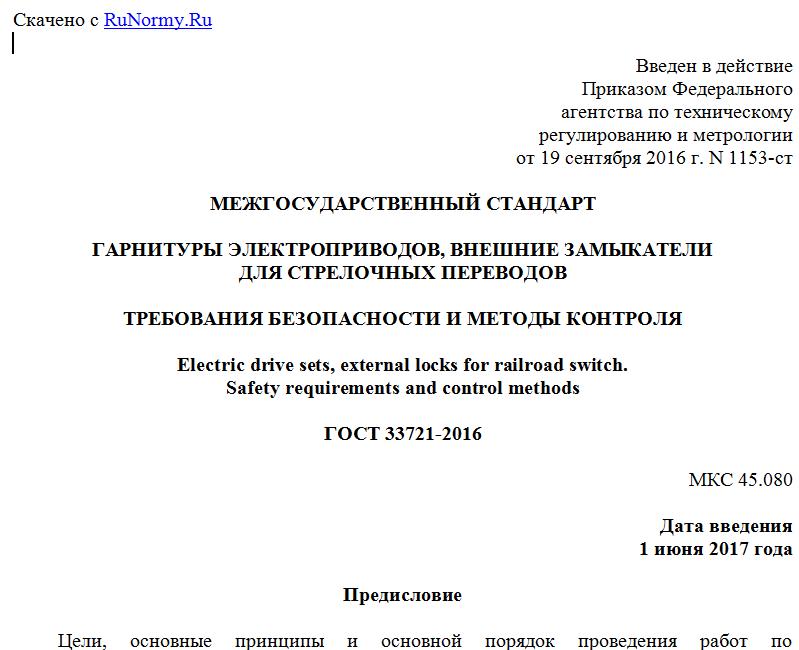

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 сентября 2016 г. N 1153-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАРНИТУРЫ ЭЛЕКТРОПРИВОДОВ, ВНЕШНИЕ ЗАМЫКАТЕЛИ
ДЛЯ СТРЕЛОЧНЫХ ПЕРЕВОДОВ
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МЕТОДЫ КОНТРОЛЯ
Electric drive sets, external locks for railroad switch.
Safety requirements and control methods
ГОСТ 33721-2016
МКС 45.080
Дата введения
1 июня 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский институт железнодорожного транспорта" (ОАО "ВНИИЖТ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 524 "Железнодорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 июня 2016 г. N 49)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 19 сентября 2016 г. N 1153-ст межгосударственный стандарт ГОСТ 33721-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2017 года.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт распространяется на гарнитуры электроприводов для стрелок без внешних замыкателей, гарнитуры электроприводов с внешними замыкателями для стрелок и крестовин с подвижными элементами (далее - гарнитуры), внешние замыкатели для стрелок и крестовин с подвижными элементами (далее - внешние замыкатели), предназначенные для эксплуатации на железнодорожных путях общего и необщего пользования.
Настоящий стандарт применяют при разработке, проектировании, изготовлении и испытаниях гарнитур и внешних замыкателей с целью оценки их соответствия требованиям безопасности.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81) Металлы. Метод измерения твердости по Бринеллю
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 24997-2004 (ИСО 1502:1996) Калибры для метрической резьбы. Допуски
ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 В настоящем стандарте применены термины по ГОСТ 16504, а также следующие термины с соответствующими определениями:
3.1.1 гарнитура электропривода: Совокупность конструктивных элементов, предназначенных для соединения железнодорожного стрелочного привода с железнодорожным стрелочным переводом и передачи усилия от привода на остряк или сердечник крестовины.
Примечание - В зависимости от вида крепления стрелочного электропривода гарнитура может быть расположена в шпальных ящиках или в полом брусе.
3.1.2 внешний замыкатель для стрелочных переводов: Механическое устройство запирания остряка с рамным рельсом или подвижного сердечника с усовиком стрелочной крестовины, установленное вне корпуса электрического железнодорожного стрелочного электропривода на рамном рельсе и остряке или подвижном сердечнике и элементах крестовины.
3.1.3 наработка до опасного отказа гарнитуры или внешнего замыкателя: Пропущенный по стрелочному переводу с гарнитурой без внешнего замыкателя или гарнитурой с внешним замыкателем тоннаж с момента начала ее эксплуатации до первого опасного отказа.
3.1.4 опасный отказ гарнитуры и внешнего замыкателя: Неисправность, нарушающая безопасность движения поездов, вызывающая:
- нарушение целостности изделия или его размеров;
- невозможность фиксации остряков относительно рамных рельсов или подвижных сердечников крестовин относительно усовиков с зазором, не позволяющим вкатывание колес подвижного состава на остряк или подвижной сердечник крестовины с максимально допустимым износом гребней колес и элементов стрелочного перевода.
3.2 В настоящем стандарте применены следующие сокращения:
КД - конструкторская документация;
СТК - служба технического контроля.
4 Классификация
4.1 Гарнитуры и внешние замыкатели для стрелочных переводов изготовляют в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150.
4.2 Гарнитуры и внешние замыкатели различают:
- по типу стрелочного перевода;
- типу применяемого электропривода;
- типу применяемых брусьев;
- допускаемой скорости движения поездов.
4.3 Условное обозначение гарнитур и внешних замыкателей включает в себя:
- тип стрелочного перевода;
- наименование изделия, обозначение чертежа;
- тип электропривода;
- тип применяемых брусьев;
- при наличии внешнего замыкателя - обозначение чертежа внешнего замыкателя;
- исполнение (при наличии);
- обозначение нормативного документа, по которому проводилось изготовление гарнитуры и внешнего замыкателя.
Примеры
1 Гарнитура электропривода типа СП для стрелок P65 марок 1/11, 1/9, чертеж 16737-00-00.
2 Гарнитура электропривода типа СП для стрелки P65 марки 1/11, чертеж 17361-00-00, на железобетонных брусьях с замыкателем B3-7, чертеж 17622-00-00.
3 Замыкатель B3-7 чертеж 17713-00-00 в составе гарнитуры 17772-00-00 для стрелки P65 марки 1/11 стрелочного перевода проекта 2956.00.000 на железобетонных брусьях.
5 Требования безопасности
5.1 Требования к точности изготовления
Допускаемые отклонения геометрических размеров гарнитур и внешних замыкателей приведены в таблицах 1 и 2.
Таблица 1
Допускаемые отклонения геометрических размеров деталей
гарнитур электроприводов для стрелок, внешних замыкателей
для стрелок и крестовин
