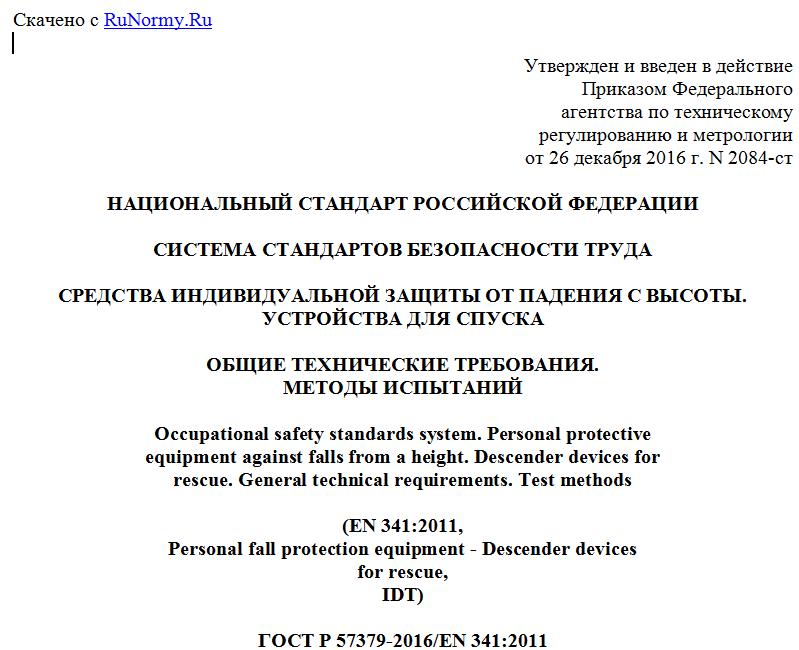

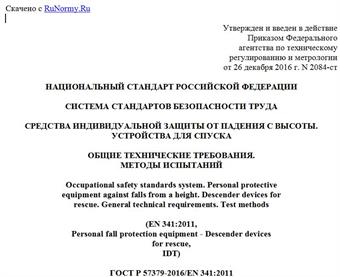

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 декабря 2016 г. N 2084-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ОТ ПАДЕНИЯ С ВЫСОТЫ.
УСТРОЙСТВА ДЛЯ СПУСКА
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.
МЕТОДЫ ИСПЫТАНИЙ
Occupational safety standards system. Personal protective
equipment against falls from a height. Descender devices for
rescue. General technical requirements. Test methods
(EN 341:2011,
Personal fall protection equipment - Descender devices
for rescue,
IDT)
ГОСТ Р 57379-2016/EN 341:2011
ОКС 13.340.99
Дата введения
1 января 2018 года
Предисловие
1 ПОДГОТОВЛЕН Рабочей группой подкомитета ПК 7 Технического комитета по стандартизации ТК 320 "Средства индивидуальной защиты" на основе собственного перевода на русский язык немецкоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 320 "Средства индивидуальной защиты"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 декабря 2016 г. N 2084-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН 341:2011 "Средства индивидуальной защиты от падения с высоты. Устройства спусковые для спасения" (EN 341:2011 " - zum Retten", IDT).
Европейский стандарт разработан Европейским комитетом по стандартизации (CEN) в соответствии с мандатом, предоставленным Европейской комиссией и Европейской ассоциацией свободной торговли (EFTA), и реализует существенные требования безопасности Директивы 89/686/EEC.
Официальный экземпляр европейского стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, имеется во ФГУП "СТАНДАРТИНФОРМ".
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает требования, методы испытаний, требования к маркировке и к информации, предоставляемой производителем, для спасательных устройств для спуска, включая стропы для спуска с высоты (далее - стропы), для спасения и защиты от падения как спасательного средства, являющегося системой индивидуальной защиты от падения с высоты. Настоящий стандарт не устанавливает требований для устройств для спуска, применяемых в горных видах спорта, в альпинизме, при проведении работ со страховочными привязями или в системах позиционирования на рабочем месте.
Примечание - Устройство для спуска, которое позволяет пользователю спастись самому и которое соответствует настоящему стандарту, является средством индивидуальной защиты (СИЗ).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
EN 362, gegen Absturz - Verbindungselemente (Средства индивидуальной защиты от падения с высоты. Соединители)
EN 363:2008, - Absturzschutzsysteme (Средства индивидуальной защиты от падения с высоты. Системы остановки падения с высоты)
EN 364:1992, gegen Absturz - (Средства индивидуальной защиты от падения с высоты. Методы испытаний)
EN 365:2004, zum Schutz gegen Absturz - Allgemeine Anforderungen an Gebrauchsanleitungen, Wartung, , Instandsetzung, Kennzeichnung und Verpackung (Средства индивидуальной защиты от падения с высоты. Общие требования для инструкций по использованию, сохранению в рабочем состоянии, периодическому осмотру, ремонту, маркировке и упаковке)
EN 1496:2006, - (Средства индивидуальной защиты от падения с высоты - Спасательные подъемные средства)
EN 1891:1998, zur Verhinderung von - Kernmantelseile mit geringer Dehnung (Средства индивидуальной защиты от падения с высоты. Канаты с сердечником низкого растяжения)
EN 12385-1, Drahtseile aus Stahldraht - Sicherheit - Teil 1: Allgemeine Anforderungen (Проволочные тросы. Безопасность. Часть 1. Общие требования)
EN ISO 9227, in - (ISO 9227:2006) (Испытания на коррозию в искусственной атмосфере. Испытания в соляном тумане)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 устройство для спуска : Устройство с автоматическим управлением (тип 1) или с ручным управлением (тип 2), включая строп, с помощью которого человек может спускаться на ограниченной скорости самостоятельно или с помощью другого человека с более высокого места на более низкое так, чтобы было предотвращено его свободное падение.
Примечание - Стропами могут быть, например, тросы из стальной проволоки, из текстильных материалов или ленты.
3.2 устройство для спуска с автоматическим управлением (тип 1) ( wirkendes (Typ 1)): Устройство для спуска с тормозной системой, для приведения в действие которой для начала спуска не требуется участия пользователя.
3.3 устройство для спуска с ручным управлением (тип 2) (manuell (Typ 2)): Устройство для спуска с тормозной системой, для приведения в действие которой требуется участие пользователя.
3.4 управляющее устройство (steuereinrichtung): Встроенное в устройство для спуска управляющее устройство, как правило, приводимое в действие вручную и предназначенное для регулирования скорости спуска на стропе.
3.5 экстренная блокировка (panikverriegelung): Это блокировка, которая встроена в управляющее устройство составной частью или встроена в управляющее устройство как его функция, которая останавливает или замедляет процесс спуска и тем самым предотвращает неконтролируемый спуск или падение в тех случаях, когда пользователь впадает в панику и начинает управлять устройством за пределами предусмотренных для него контрольных параметров.
3.6 энергия спуска (abseilarbeit): Это энергия, измеряемая в джоулях и выражаемая символом W, которая получается в результате произведения массы спускаемого груза, ускорения силы тяжести, высоты и числа спусков.
Примечание - Энергия спуска W = m·g·h·n,
где W - энергия спуска, Дж;
m - масса спускаемого груза, кг;
g - ускорение силы тяжести 9,81 м/с2;
h - высота спуска, м;
n - число спусков.
3.7 минимальная нагрузка (mindestlast): Нижнее предельное значение массы человека (людей), включая инструмент и снаряжение, указываемое производителем спасательного устройства для спуска.
Примечание - Минимальную нагрузку выражают в килограммах.
3.8 максимальная нагрузка : Верхнее предельное значение массы человека (людей), включая инструмент и снаряжение, указываемое производителем спасательного устройства для спуска.
Примечание - Максимальную нагрузку выражают в килограммах.
4. Классы
Спасательные устройства для спуска подразделяют следующим образом:
a) класс A: энергия спуска W до 7,5·106 Дж;
b) класс B: энергия спуска W до 1,5·106 Дж;
c) класс C: энергия спуска W до 0,5·106 Дж;
d) класс D: только для одного спуска. Энергия спуска зависит от максимальной высоты спуска и максимальной нагрузки.
Примечание - При практическом применении устройства для спуска подвергаются воздействию различных нагрузок. Устройство для спуска, например для спуска 100 пассажиров вагона канатной дороги с высоты 100 м, должно отвечать более строгим требованиям, чем устройство, используемое крановщиком, для того, чтобы спускаться с высоты 20 м.
5. Требования
5.1. Общие требования
5.1.1 Минимальная нагрузка
Минимальную нагрузку указывает производитель.
5.1.2 Максимальная нагрузка
Максимальную нагрузку указывает производитель, и она должна быть не менее 100 кг.
5.2. Дизайн, материалы и конструкции
5.2.1 Общие сведения
Материалы, контактирующие с кожей пользователя, не должны оказывать раздражающего или сенсибилизирующего действия.
Спасательные устройства для спуска не должны иметь острых или шероховатых кромок, которые могут надрезать, ободрать или иным способом повредить строп или которые могут травмировать пользователя.
Если спасательные устройства для спуска, соответствующие настоящему стандарту, обладают функцией подъема, то они дополнительно должны соответствовать требованиям ЕН 1496, класс A.
Соединительные элементы должны соответствовать требованиям ЕН 362.
5.2.2 Стропы
Стропы должны быть изготовлены из проволочных тросов, канатов или лент из текстильных материалов.
Стропы должны иметь не менее одного концевого соединения. Концы стропа без концевого соединения должны быть оснащены концевым ограничителем.
Концы стропов должны быть защищены от непреднамеренного проскальзывания через устройство для спуска.
Стропы, включая концевые соединения, должны иметь такую конструкцию, чтобы можно было проводить их визуальный контроль или иную проверку по инструкции производителя.
5.2.2.1 Тросы из стальной проволоки
Проволочные тросы должны быть изготовлены из цельного куска, в них должно быть снято внутреннее напряжение и деформация скручивания.
Проволочные тросы, изготовленные не из высококачественной стали, должны быть оцинкованы в соответствии с ЕН 12385-1.
Номинальный предел прочности на разрыв проволоки стального троса и проволоки из нержавеющей стали должен быть не более 1960 Н/мм2.
Примечания
1 Ограничение номинального предела прочности на разрыв необходимо, поскольку проволока с более высоким пределом прочности имеет слишком высокую хрупкость.
2 Производитель устройств для спуска должен более внимательно подходить к выбору тросов из высококачественной стали, так как некоторые марки высококачественной стали могут иметь трудно оцениваемые усталостные и коррозионные свойства.
5.2.2.2 Канаты из текстильных материалов
Спасательные устройства для спуска классов A, B или C должны иметь канаты из текстильных материалов, состоящие из сердечника, заключенного в сплетенную из волокон оболочку, и соответствующие требованиям ЕН 1891 (пункты 4.1 - 4.10) к канатам типа A.
5.2.2.3 Ленточные стропы
Ленточные стропы должны соответствовать требованиям EN 1891 (пункты 4.5, 4.6 и 4.10).
Ленты должны быть изготовлены из элементарных или комплексных химических волокон, пригодных для предусмотренной области применения. Прочность на разрыв синтетических волокон должна быть не менее 0,6 Н/текс.
Материалы, используемые для изготовления ленточных стропов, должны иметь температуру плавления не менее 195 °C. Ленты из полипропилена или полиэтилена использовать запрещается.
5.2.2.4 Прочность стропа
При испытании по 6.9 стропы из высококачественной стальной проволоки или текстильных материалов, содержащих арамидные волокна, должны выдерживать испытательную нагрузку по 5.6 в течение 3 мин.
5.2.2.5 Концевые соединения, концевые ограничители
