Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 мая 2017 г. N 397-ст

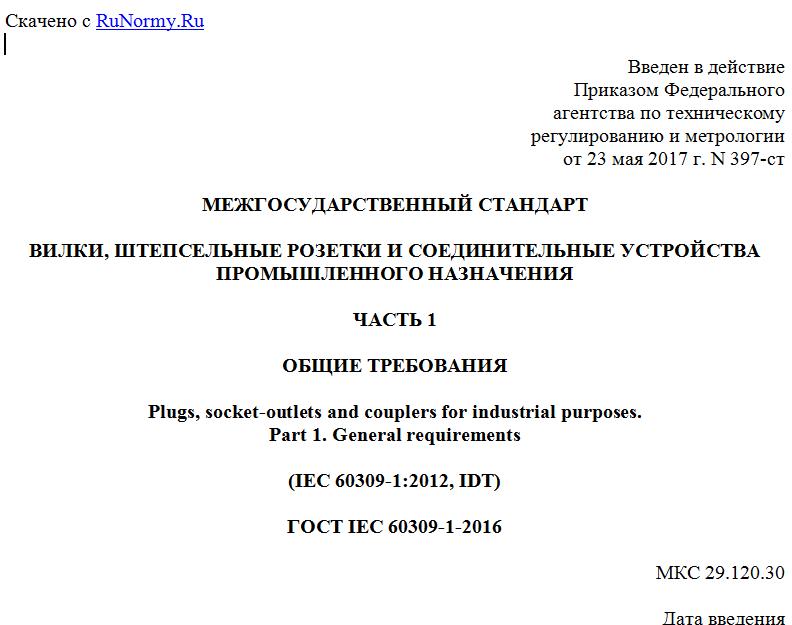

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИЛКИ, ШТЕПСЕЛЬНЫЕ РОЗЕТКИ И СОЕДИНИТЕЛЬНЫЕ УСТРОЙСТВА
ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ
ЧАСТЬ 1
ОБЩИЕ ТРЕБОВАНИЯ
Plugs, socket-outlets and couplers for industrial purposes.
Part 1. General requirements
(IEC 60309-1:2012, IDT)
ГОСТ IEC 60309-1-2016
МКС 29.120.30
Дата введения
1 июля 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр "Энергия" (АНО "НТЦ "Энергия") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 октября 2016 г. N 92-П)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 23 мая 2017 г. N 397-ст межгосударственный стандарт ГОСТ IEC 60309-1-2016 введен в действие в качестве национального стандарта с 1 июля 2018 г.
5 Настоящий стандарт идентичен по отношению к международному стандарту IEC 60309-1:2012 "Вилки, розетки и соединительные устройства промышленного назначения. Часть 1. Общие требования ("Plugs, socket-outlets and couplers for industrial purposes - Part 1: General requirements", IDT).
Международный стандарт IEC 60309-1:2012 разработан подкомитетом 23H "Вилки и штепсельные розетки промышленного назначения" Технического комитета 23 "Электроустановочная аппаратура".
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 Настоящий межгосударственный стандарт взаимосвязан с техническим регламентом Таможенного союза ТР ТС "О безопасности низковольтного оборудования", принятым Комиссией Таможенного союза 16 августа 2011 г. N ТР ТС 004/2011, и реализует его существенные требования безопасности.
Соответствие взаимосвязанному межгосударственному стандарту обеспечивает выполнение существенных требований безопасности технического регламента
7 ВЗАМЕН ГОСТ 30849.1-2002 (МЭК 60309-1:1999)
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт идентичен консолидированному изданию 4.2 IEC 60309-1:2012, которое включает в себя издание 4.0 (1999), изменение 1 (2005) и изменение 2 (2012), а также поправку 1 (2014).
Приложение A является неотъемлемой частью стандарта, приложение B приведено с информационной целью.
Серия стандартов IEC 60309 делится на несколько частей:
часть 1: общие требования, включающие положения общего характера;
Последующие части: Приведены требования, касающиеся конкретных типов вилок, штепсельных розеток и соединительных устройств промышленного назначения. Положения этих требований дополняют или изменяют соответствующие положения IEC 60309-1.
1. Область применения
Настоящий стандарт распространяется на вилки, штепсельные розетки, кабельные соединители и вводные соединители на номинальное рабочее напряжение не более 1000 В постоянного и переменного тока частотой до 500 Гц номинальный ток не более 800 А промышленного применения для эксплуатации внутри помещений и снаружи.
Данные устройства предназначены для монтажа только квалифицированным (см. IEC 60050-195:1998, изменение 1:2001, 195-04-02) или обученным (см. IEC 60050-195:1998, изменение 1:2001, 195-04-01) персоналом.
Перечень предпочтительных номинальных параметров не исключает применения других номинальных параметров.
Настоящий стандарт распространяется на вилки, штепсельные розетки, кабельные соединители и вводные соединители (далее - соединители), применяемые при температуре окружающей среды в диапазоне от минус 25 °C до плюс 40 °C. Соединители и их составные части предназначены только для присоединения к ним медных кабелей или из медных сплавов.
Настоящий стандарт распространяется на соединители с безвинтовыми зажимами или с зажимами с проколом изоляции, серии I с номинальным током до 32 А включительно и серии II с номинальным током до 30 А включительно.
Допускается применение настоящего стандарта для соединителей, используемых в строительстве, сельском хозяйстве, торговле и быту.
К области применения настоящего стандарта относятся штепсельные розетки или вводные устройства, входящие в состав электрооборудования или монтируемые на нем.
Настоящий стандарт распространяется также на соединители и их составные части, предназначенные для применения в установках низкого напряжения.
Настоящий стандарт не распространяется на соединители и их составные части бытового и аналогичного назначения.
В особых условиях, например на судах или во взрывоопасных средах, могут понадобиться дополнительные требования.
2. Термины и определения
При использовании в настоящем разделе терминов напряжение и ток следует иметь в виду, что их значения относятся к постоянному и переменному току и выражаются в их действующих значениях.
Применение соединителей и их составных частей показано на рисунке 1.
В настоящем стандарте применяемы следующие термины с соответствующими определениями.
2.1 штепсельный соединитель (plug and socket-outlet): Устройство, с помощью которого может осуществляться электрическое подсоединение гибкого кабеля к стационарной проводке. Оно состоит из штепсельной розетки и вилки.
2.1.1 штепсельная розетка (socket-outlet): Часть соединителя, предназначенная для установки со стационарной проводкой или входящая в состав оборудования.
Штепсельная розетка также может быть включена в выходную цепь разделительного трансформатора.
2.1.2 вилка (plug): Часть соединителя, которая выполняется как одно целое или непосредственно прикрепляется к гибкому кабелю, подсоединяемому к аппарату
