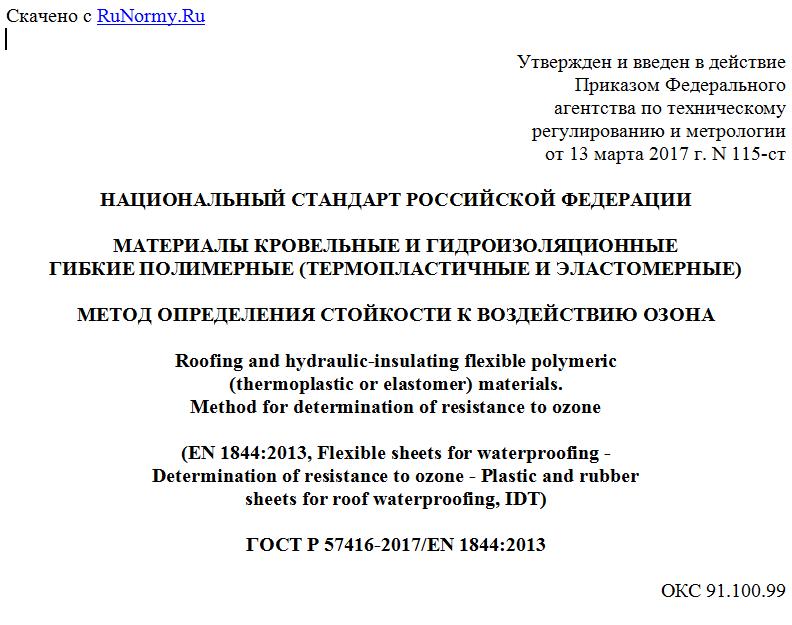

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 марта 2017 г. N 115-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ КРОВЕЛЬНЫЕ И ГИДРОИЗОЛЯЦИОННЫЕ
ГИБКИЕ ПОЛИМЕРНЫЕ (ТЕРМОПЛАСТИЧНЫЕ И ЭЛАСТОМЕРНЫЕ)
МЕТОД ОПРЕДЕЛЕНИЯ СТОЙКОСТИ К ВОЗДЕЙСТВИЮ ОЗОНА
Roofing and hydraulic-insulating flexible polymeric
(thermoplastic or elastomer) materials.
Method for determination of resistance to ozone
(EN 1844:2013, Flexible sheets for waterproofing -
Determination of resistance to ozone - Plastic and rubber
sheets for roof waterproofing, IDT)
ГОСТ Р 57416-2017/EN 1844:2013
ОКС 91.100.99
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Национальным кровельным союзом на основе собственного перевода на русский язык англоязычной версии европейского стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 марта 2017 г. N 115-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН 1844:2013 "Материалы гибкие гидроизоляционные. Определение стойкости к воздействию озона. Материалы кровельные и гидроизоляционные полимерные (термопластичные и эластомерные)" (EN 1844:2013 "Flexible sheets for waterproofing - Determination of resistance to ozone - Plastic and rubber sheets for roof waterproofing", IDT).
Наименование настоящего стандарта изменено по отношению к наименованию европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных и европейских стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Применение настоящего стандарта, устанавливающего метод определения стойкости кровельных и гидроизоляционных гибких полимерных (термопластичных и эластомерных) материалов к воздействию озона, позволяет получить адекватную оценку качества материалов, производимых в Российской Федерации и странах ЕС, обеспечить конкурентоспособность российской продукции на международном рынке, активизировать участие уполномоченных органов Российской Федерации, национальных производителей продукции и разработчиков стандартов в работе по международной стандартизации.
Настоящий стандарт предназначен для определения характеристик материалов после их изготовления или поставки, до их укладки. Требования настоящего стандарта распространяются только на материалы и не применимы для определения характеристик изготовленных из них гидроизоляционных систем после производства работ.
Данный метод испытаний предназначен для использования совместно с другими нормативными документами на материалы.
Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение кровельных и гидроизоляционных гибких полимерных, термопластичных и эластомерных материалов с характеристиками, установленными стандартами, гармонизированными с европейскими стандартами, а также в случаях, когда это технически и экономически целесообразно.
1. Область применения
Настоящий стандарт распространяется на кровельные и гидроизоляционные гибкие полимерные (термопластичные и эластомерные) материалы (далее - материалы) и устанавливает метод определения стойкости образцов кровельных и гидроизоляционных материалов к растрескиванию в условиях, когда образец, находящийся в условиях статического напряжения (деформации) при фиксированном относительном удлинении, выдерживают в воздушной среде с определенной концентрацией озона при заданной температуре и при отсутствии источника света.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
EN 13416:2001, Flexible sheets for waterproofing - Bitumen, plastic and rubber sheets for roof waterproofing - Rules for sampling [Материалы гибкие гидроизоляционные. Материалы кровельные и гидроизоляционные битумосодержащие и полимерные (термопластичные или эластомерные). Правила отбора образцов]
ISO 1431-1, Rubber, vulcanized or thermoplastic - Resistance to ozone cracking - Part 1: Static and dynamic strain testing (Резина вулканизированная или термопластичная. Стойкость к растрескиванию под действием озона. Часть 1. Испытание при статической деформации)
3. Сущность метода
Образцы выдерживают в условиях статического напряжения (деформации) в закрытой камере при определенных значениях относительной влажности и температуры и при фиксированной концентрации озона в воздухе. После выдерживания определяют наличие или отсутствие трещин на образцах.
4. Средства испытаний
Средства испытаний должны соответствовать требованиям ИСО 1431-1.
В камере для проведения испытаний дополнительно контролируют влажность.
5. Отбор образцов
Отбор образцов материала проводят в соответствии с требованиями ЕН 13416.
6. Образцы для испытаний
Образцы для испытаний должны иметь неповрежденную поверхность. Не допускается испытывать образцы, поверхность которых имеет надрезы или была зачищена. Сравнение различных материалов возможно, если растрескивание оценивают по поверхности образцов материалов, изготовленных по одинаковой технологии.
Образцы для испытаний представляют собой полоски шириной не менее 10 мм и длиной между захватами не менее 40 мм до начала растяжения; толщина образцов равна толщине полотна испытуемого материала.
Концы образцов для испытаний, находящиеся в зажимах, могут быть защищены лаком, стойким к воздействию озона. Растворитель, используемый в лаке, не должен вызывать заметного набухания образцов. Следует использовать силиконовую смазку. Концы образцов для испытаний допускается усиливать, например с помощью хомутов, которые препятствуют возникновению чрезмерных напряжений и разрушению образцов при растяжении во время проведения испытания на воздействие озона.
Для проведения испытаний следует использовать не менее трех образцов.
7. Кондиционирование
7.1 Кондиционирование образцов в ненапряженном состоянии
Для всех испытаний время между производством материала и началом испытания образцов должно составлять не менее 16 ч.
Для просмотра документа целиком скачайте его >>>
