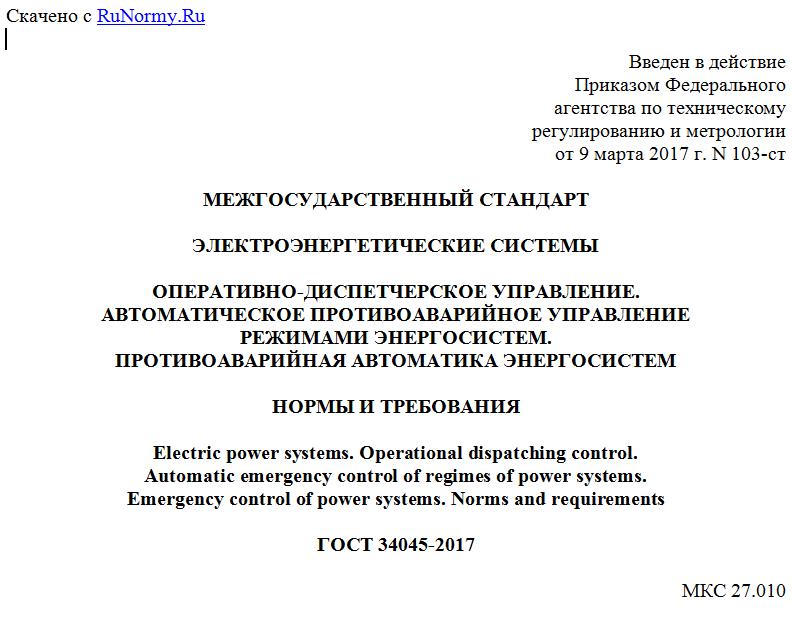

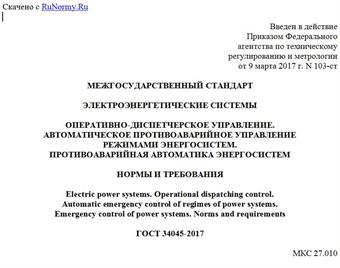

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 марта 2017 г. N 103-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРОЭНЕРГЕТИЧЕСКИЕ СИСТЕМЫ
ОПЕРАТИВНО-ДИСПЕТЧЕРСКОЕ УПРАВЛЕНИЕ.
АВТОМАТИЧЕСКОЕ ПРОТИВОАВАРИЙНОЕ УПРАВЛЕНИЕ
РЕЖИМАМИ ЭНЕРГОСИСТЕМ.
ПРОТИВОАВАРИЙНАЯ АВТОМАТИКА ЭНЕРГОСИСТЕМ
НОРМЫ И ТРЕБОВАНИЯ
Electric power systems. Operational dispatching control.
Automatic emergency control of regimes of power systems.
Emergency control of power systems. Norms and requirements
ГОСТ 34045-2017
МКС 27.010
Дата введения
1 декабря 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "Системный оператор Единой энергетической системы" (ОАО "СО ЕЭС")
2 ВНЕСЕН Межгосударственным Техническим комитетом по стандартизации МТК 541 "Электроэнергетика"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 января 2017 г. N 95-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 марта 2017 г. N 103-ст межгосударственный стандарт ГОСТ 34045-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 декабря 2017 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает нормы и требования к организации автоматического противоаварийного управления электроэнергетическими режимами энергосистем, определяет назначение, функции, условия применения разных видов противоаварийной автоматики и общие требования к техническим средствам противоаварийной автоматики, а также порядок расчета и выбора параметров настройки (уставок) и алгоритмов функционирования устройств и комплексов противоаварийной автоматики.
Настоящий стандарт предназначен для субъектов электроэнергетики, потребителей электрической энергии, организаций, осуществляющих деятельность по разработке устройств и алгоритмов противоаварийной автоматики, организаций, осуществляющих деятельность по установке, монтажу и наладке устройств и комплексов противоаварийной автоматики, а также проектных и научно-исследовательских организаций.
Технические требования к оперативному и техническому обслуживанию устройств и комплексов противоаварийной автоматики настоящим стандартом не регламентируются.
2 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1 аварийный сигнал: Сигнал, формируемый пусковым устройством (органом) и передаваемый по каналам связи в устройства автоматической дозировки воздействия, выполняющие выбор управляющего воздействия, или исполнительные устройства противоаварийной автоматики.
2.2 аварийный режим энергосистемы: Режим энергосистемы, который характеризуется параметрами, выходящими за пределы обязательных требований, и ведет к угрозе повреждения оборудования или нарушению устойчивости.
2.3 асинхронный режим энергосистемы: Режим энергосистемы, характеризующийся несинхронным вращением отдельных генераторов энергосистемы при сохранении электрической связи между ними.
2.4 доаварийный режим энергосистемы: Режим энергосистемы до возникновения аварийного возмущения.
2.5 дублированный режим передачи информации: Передача информации одновременно по двум независимым каналам связи.
2.6 интервал одновременности: Задаваемый субъектом оперативно-диспетчерского управления в электроэнергетике промежуток времени, в пределах которого возникающие аварийные возмущения считаются одновременными.
2.7 канал связи: Комплекс технических средств и среды распространения, обеспечивающих передачу информации между источником и получателем в виде сигналов электросвязи в определенной полосе частот или с определенной скоростью передачи.
2.8 команда противоаварийной автоматики: Команда на реализацию управляющего воздействия, формируемая устройством или комплексом противоаварийной автоматики и передаваемая по каналам связи.
2.9 комплекс противоаварийной автоматики: Совокупность устройств противоаварийной автоматики, связанных между собой функционально.
2.10 контролируемое сечение: Сечение или частичное сечение, перетоки мощности в котором контролируются и/или регулируются диспетчером соответствующего диспетчерского центра и максимально допустимые перетоки в котором заданы соответствующим диспетчерским центром.
2.11 локальная противоаварийная автоматика: Устройство противоаварийной автоматики или комплекс противоаварийной автоматики, формирующий и реализующий противоаварийное управление на основе местной схемно-режимной информации.
2.12 независимые каналы связи: Каналы связи, организация которых исключает возможность их одновременного отказа (вывода из работы) по общей причине.
2.13 противоаварийная автоматика: Совокупность устройств, обеспечивающих измерение и обработку параметров электроэнергетического режима энергосистемы, фиксацию состояния элементов электрической сети и генераторов, передачу информации и команд управления и реализацию управляющих воздействий в соответствии с заданными алгоритмами и настройкой для выявления, предотвращения развития и ликвидации аварийного режима энергосистемы.
2.14 режимная автоматика: Совокупность устройств, обеспечивающих измерение и обработку параметров электроэнергетического режима энергосистемы, передачу информации и команд управления и реализацию управляющих воздействий в соответствии с заданными алгоритмами и настройкой для регулирования параметров режима энергосистемы (частоты электрического тока, напряжения, активной и реактивной мощности).
2.15 связь (в электрической сети): Последовательность элементов электрической сети (линии электропередачи, трансформаторы, системы (секции) шин, коммутационные аппараты), соединяющих две части энергосистемы.
2.16 сечение (в электрической сети): Совокупность сетевых элементов одной или нескольких связей, отключение которых приводит к разделению энергосистемы на две изолированные части.
2.17 сечение асинхронного режима: Совокупность сетевых элементов одной или нескольких связей, соединяющих две несинхронно работающие части энергосистемы, на которых находится электрический центр качаний.
2.18 субъект оперативно-диспетчерского управления в электроэнергетике: Организация, уполномоченная в соответствии с национальным законодательством государства - участника Содружества Независимых Государств на осуществление функций оперативно-диспетчерского управления в электроэнергетике в национальной электроэнергетической системе (технологически изолированной территориальной электроэнергетической системе, расположенной
