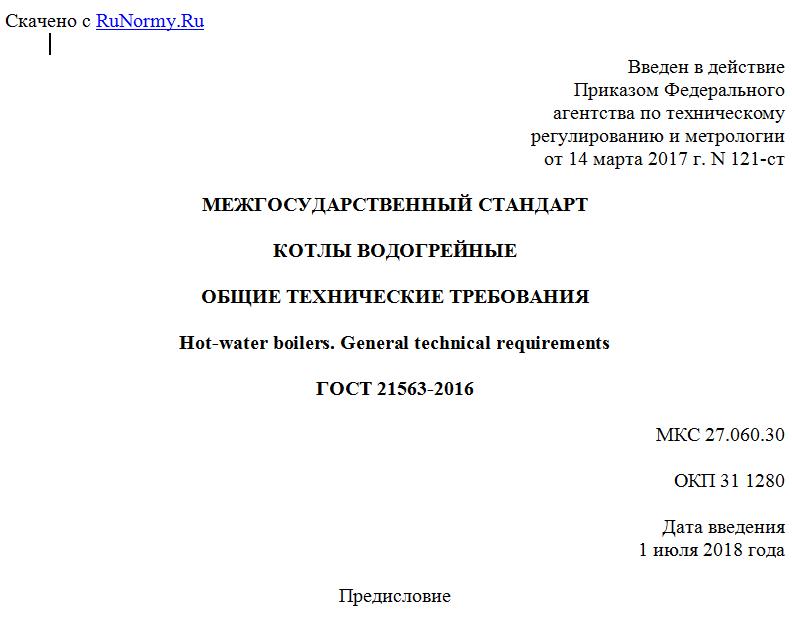

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 марта 2017 г. N 121-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОТЛЫ ВОДОГРЕЙНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Hot-water boilers. General technical requirements
ГОСТ 21563-2016
МКС 27.060.30
ОКП 31 1280
Дата введения
1 июля 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 244 "Оборудование энергетическое стационарное", Открытым акционерным обществом "Таганрогский котлостроительный завод "Красный котельщик" (ОАО ТКЗ "Красный котельщик"), Акционерным обществом "Завод котельного оборудования" (АО "ЗКО")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 октября 2016 г. N 92-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 14 марта 2017 г. N 121-ст межгосударственный стандарт ГОСТ 21563-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2018 г.
5 ВЗАМЕН ГОСТ 21563-93
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт распространяется на водогрейные котлы теплопроизводительностью от 0,63 (0,54) до 209,0 МВт (180 Гкал/ч) и температурой воды на выходе из котла от 95 °C до 200 °C, предназначенные для работы в основном или пиковом режиме.
Настоящий стандарт не распространяется на пароводогрейные котлы, передвижные водогрейные котлы, энерготехнологические котлы и котлы-утилизаторы, котлы с электрическим обогревом и другие водогрейные котлы специального назначения.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ 23172-78 Котлы стационарные. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины в соответствии с ГОСТ 23172.
4. Условное обозначение
Маркировка водогрейного котла должна состоять из буквенно-цифрового индекса обозначающего основной тип котла и информацию о температурном режиме и теплопроизводительности котла.
Условное обозначение котла должно состоять из последовательно расположенных индексов:
- тип котла - КВ (котел водогрейный);
- тип топки;
- значение теплопроизводительности котла, МВт;
- значение номинальной температуры воды на выходе из котла, °C;
- для котлов, изготовленных в сейсмостойком исполнении, - добавочного индекса "С";
- для котлов с наддувом - добавочного индекса "Н".
Типы топки имеют следующие обозначения:
Ж - жаровая труба в составе жаротрубно-дымогарного котла для сжигания жидкого или газообразного топлива;
Р - топка для сжигания твердого топлива на решетке;
Т - камерная топка для сжигания пылевидного топлива;
Ц - циклонная топка для сжигания твердого топлива;
Ф - топка кипящего слоя для сжигания твердого топлива;
М - топка для сжигания жидкого топлива (мазута);
Г - топка для сжигания газообразного топлива;
В - вихревая топка для сжигания твердого топлива;
Д - топка для сжигания других видов топлива.
Пример условного обозначения водогрейного котла для газообразного и жидкого топлива теплопроизводительностью 209 МВт (180 Гкал/ч), с температурой воды на выходе - 150 °C, в сейсмостойком исполнении и работающего под наддувом:
КВ-ГМ-209-150 СН
Примечание - В технической документации на котел после обозначения типоразмера котла по настоящему стандарту допускается указывать в скобках
