"ГОСТ 7307-2016. Межгосударственный стандарт. Детали из древесины и древесных материалов. Припуски на механическую обработку"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

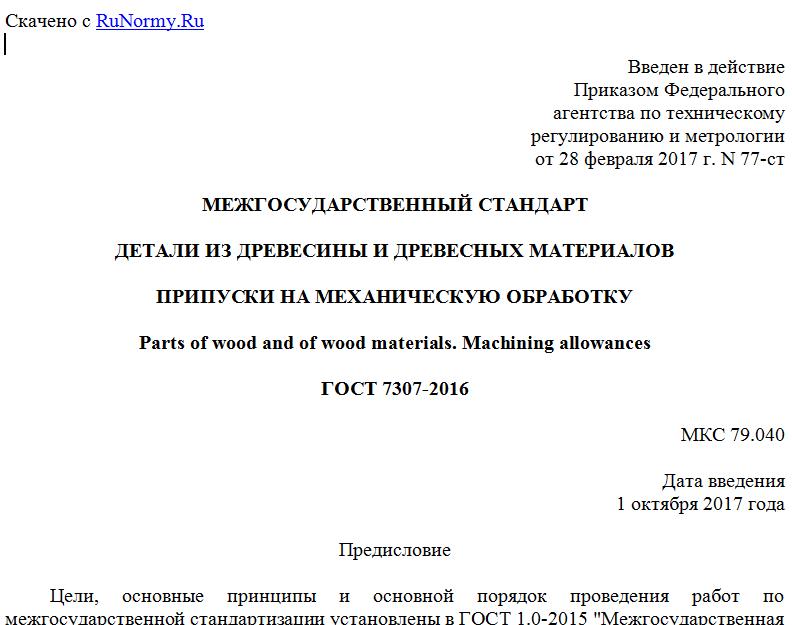

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 февраля 2017 г. N 77-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДЕТАЛИ ИЗ ДРЕВЕСИНЫ И ДРЕВЕСНЫХ МАТЕРИАЛОВ

ПРИПУСКИ НА МЕХАНИЧЕСКУЮ ОБРАБОТКУ

Parts of wood and of wood materials. Machining allowances

ГОСТ 7307-2016

МКС 79.040

Дата введения
1 октября 2017 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Автономной некоммерческой организацией Центром по сертификации лесопродукции "Лессертика"
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 121 "Плиты древесные"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 мая 2016 г. N 88-П)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 28 февраля 2017 г. N 77-ст межгосударственный стандарт ГОСТ 7307-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2017 г.
5 ВЗАМЕН ГОСТ 7307-75

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт распространяется на детали из древесины и древесных материалов и устанавливает припуски на первичную и повторную механическую обработку по толщине, ширине и длине при изготовлении деталей из пиломатериалов и заготовок хвойных и лиственных пород, сборочных единиц типа щитов, рамок, коробок и ящиков, а также припуски на обработку по длине и ширине при изготовлении гнутоклееных заготовок и деталей из них, заготовок (облицовок) из строганого и лущеного шпона, деталей, элементов из облицованных и необлицованных столярных, древесно-стружечных, древесно-волокнистых плит сухого и мокрого способов производства фанеры, ламинированных напольных покрытий и декоративных панелей для стен из древесно-волокнистых плит сухого способа производства.
Стандарт не устанавливает припуски на усушку.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 6782.1-75 Пилопродукция из древесины хвойных пород. Величина усушки
ГОСТ 6782.2-75 Пилопродукция из древесины лиственных пород. Величина усушки
ГОСТ 7016-2013 Изделия из древесины и древесных материалов. Параметры шероховатости поверхности
ГОСТ 7897-83 Заготовки лиственных пород. Технические условия
ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия
ГОСТ 9685-61 Заготовки из древесины хвойных пород. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Требования

3.1 Припуском называют слой материала, удаляемый в процессе механической обработки заготовок для достижения требуемой точности и качества обрабатываемой поверхности. Припуски на механическую обработку подразделяют на операционные и общие. Операционным припуском на обработку считают разность между размерами деталей на предшествующей и выполняемой операциях.
Общий припуск на механическую обработку равен сумме операционных припусков всего процесса обработки от заготовки до детали.
3.2 Указанные в таблицах 1 - 8 припуски на механическую обработку могут быть уменьшены при изготовлении деталей и сборочных единиц при условии обеспечения заданного качества их обработки.
3.3 При установлении номинальных размеров деталей и сборочных единиц следует исходить из номинальных размеров пиломатериалов и заготовок, учитывать установленные настоящим стандартом припуски на механическую обработку, а также припуски на усушку пиломатериалов хвойных пород по ГОСТ 6782.1, а лиственных - по ГОСТ 6782.2.
3.4 Припуски на фрезерование с двух сторон деталей из древесины хвойных и лиственных пород без предварительного фугования при влажности древесины (9 +/- 3)% и со значениями параметров шероховатости поверхностей Rz в соответствии с ГОСТ 7016: начальной - от 800 до 1200 мкм, конечной - от 60 до 200 мкм должны соответствовать указанным в таблице 1.

Таблица 1

В миллиметрах

Номинальная толщина деталей Припуск
по толщине при номинальной ширине деталей по ширине при номинальной ширине деталей
до 55 включ. св. 55 до 95 включ. св. 95 до 195 включ. св. 195 до 290 включ. до 55 включ. св. 55 до 95 включ. св. 95 до 195 включ. св. 195 до 290 включ.
хвойных лиственных хвойных лиственных хвойных лиственных хвойных лиственных хвойных лиственных хвойных лиственных хвойных лиственных хвойных лиственных
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
I группа
       До 30 включ. 3,5 ------ 4,0 4,0 ----- 4,0 4,0 ----- 4,5 4,0 ----- 4,5 4,5 ----- 5,0 5,0 ----- 5,0 5,0 ----- 5,5 5,5 ----- 5,5 4,0 ----- 4,5 4,5 ----- 4,5 4,5 ----- 5,0 5,0 ----- 5,0 5,0 ----- 5,5 5,5 ----- 5,5 5,5 ----- 6,0 6,0 ----- 6,0
Св. 30 до 95   " 4,5 ----- 5,0 5,0 ----- 4,5 5,0 ----- 5,5 5,0 ----- 5,0 5,5 ----- 6,0 6,0 ----- 5,5 6,0 ----- 5,5 6,5 ----- 6,0 4,5 ----- 5,0 5,0 ----- 5,0 5,0 ----- 5,5 5,5 ----- 5,5 5,5 ----- 6,0 6,0 ----- 6,0 6,0 ----- 6,5 6,5 ----- 6,5
"   95 " 195   " - - - - 6,0 ----- 6,5 6,5 ----- 6,0 6,5 ----- 7,0 7,0 ----- 6,5 - - - - 6,0 ----- 6,5 6,5 ----- 6,5 6,5 ----- 7,0 7,0 ----- 7,0
II группа
       До 30 включ. 3,0 ----- 3,5 3,5 ----- 3,5 3,0 ----- 3,5 3,5 ----- 3,5 3,5 ----- 4,0 4,0 ----- 4,0 4,0 ----- 4,5 4,5 ----- 4,5 3,0 ----- 3,5 3,5 ----- 3,5 3,5 ----- 4,0 4,0 ----- 4,0 4,0 ----- 4,5 4,5 ----- 4,0 4,5 ----- 5,0 5,0 ----- 4,5
Св. 30 до 95   " 3,5 ----- 4,0 4,0 ----- 4,0 4,0 ----- 4,5 4,5 ----- 4,0 4,5 ----- 5,0 5,0 ----- 4,5 5,0 ----- 5,5 5,5 ----- 5,0 3,5 ----- 4,0 4,0 ----- 4,0 4,0 ----- 4,5 4,5 ----- 4,5 4,5 ----- 5,0 5,0 ----- 4,5 5,0 ----- 5,0 5,5 ----- 5,0
"   95 " 195   " - - - - 5,0 ----- 5,5 5,5 ----- 5,0 5,5 ----- 6,0 6,0 ----- 5,5 - - - - 5,0 ----- 5,5 5,5 ----- 5,0 5,5 ----- 6,0 6,0 ----- 5,5
III группа
       До 30 включ. 1,5 ----- 1,5 1,5 ----- 1,5 1,5 ----- 1,5 1,5 ----- 1,5 2,0 ----- 2,0 2,0 ----- 2,0 2,5 ----- 2,5 2,5 ----- 2,5 1,5 ----- 1,5 1,5 ----- 1,5 1,5 ----- 1,5 1,5 ----- 1,5 2,0 ---- 2,0 2,0 ----- 2,0 2,0 ----- 2,0 2,0 ----- 2,0
Св. 30 до 95   " 1,5 ----- 1,5 1,5 ----- 1,5 2,0 ----- 2,0 2,0 ----- 2,0 2,5 ----- 2,5 2,5 ----- 2,5 3,0 ----- 3,0 3,0 ----- 3,0 2,0 ----- 2,0 2,0 ----- 2,0 2,0 ----- 2,0 2,0 ----- 2,0 2,5 ----- 2,5 2,5 ----- 2,5 2,5 ----- 2,5 2,5 ----- 2,5
Для просмотра документа целиком скачайте его >>>
