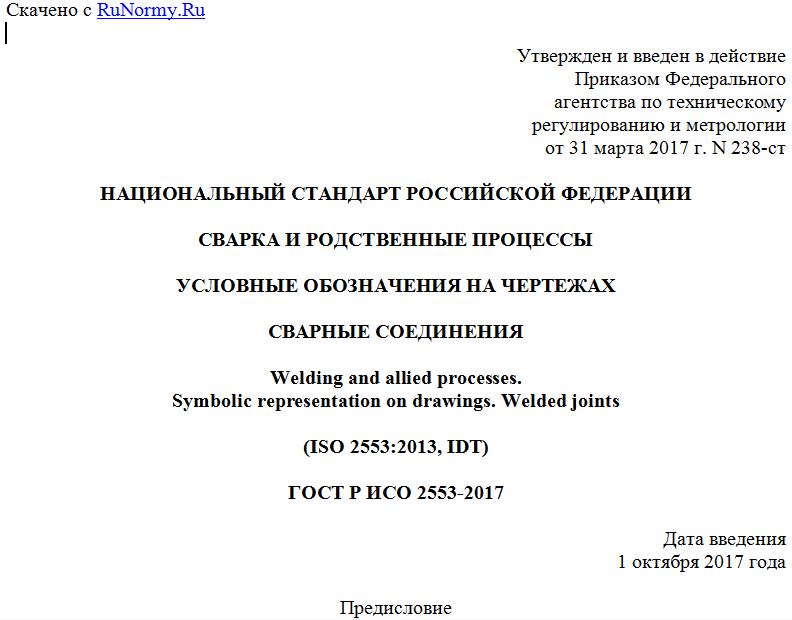

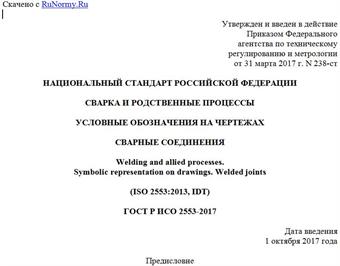

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 31 марта 2017 г. N 238-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СВАРКА И РОДСТВЕННЫЕ ПРОЦЕССЫ
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ЧЕРТЕЖАХ
СВАРНЫЕ СОЕДИНЕНИЯ
Welding and allied processes.
Symbolic representation on drawings. Welded joints
(ISO 2553:2013, IDT)
ГОСТ Р ИСО 2553-2017
Дата введения
1 октября 2017 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Национальная экспертно-диагностическая компания" (ООО "НЭДК") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ приказом Федерального агентства по техническому регулированию и метрологии от 31 марта 2017 г. N 238-ст
4 Настоящий стандарт идентичен международному стандарту ISO 2553:2013 "Сварка и родственные процессы. Условные обозначения на чертежах. Сварные соединения" (ISO 2553:2013 "Welding and allied processes - Symbolic representation on drawings - Welded joints", IDT).
Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 44 "Сварка и родственные процессы", подкомитетом SC 7.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает правила обозначения сварных соединений на технических чертежах. Они могут включать информацию о геометрии, выполнении, качестве и испытаниях сварных швов. Положения настоящего стандарта могут применять к соединениям, полученным пайкой твердым или мягким припоем.
Существуют два способа обозначения соединений на чертежах: указанием стрелкой лицевой стороны поверхности соединения и обратной стороны. В настоящем стандарте:
- разделы, таблицы и рисунки с буквой "A" применимы только к системе условного обозначения, основанной на двойной линии полки;
- разделы, таблицы и рисунки с буквой "B" применимы только к системе условного обозначения, основанной на одинарной линии полки;
- разделы, таблицы и рисунки, которые не имеют буквы "A" или "B" применимы к обеим системам. Обозначения, определяемые настоящим стандартом, можно комбинировать с обозначениями, применяемыми на чертежах, например с обозначениями требований к обработке поверхности.
Представлен также альтернативный способ условного обозначения, который можно применять для обозначения сварных соединений на чертежах, указав необходимую информацию о конструкции, такую как размеры сварного шва, уровни качества и т.д. Подготовку соединения и процесс(ы) сварки для выполнения установленных требований определяет производитель.
Примечание - Приведенные в настоящем стандарте примеры, включая размеры, являются поясняющими и предназначены для демонстрации правильного применения положений стандарта. Эти примеры не демонстрируют передовой опыт в проектировании и не заменяют требований сводов правил или технических условий.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
ISO 128 (all parts) Technical drawings - General principles of presentation [Технические чертежи. Основные положения (все части)]
ISO 129-1 Technical drawings - Indication of dimensions and tolerances - Part 1: General principles (Технические чертежи. Указание размеров и допусков. Часть 1: Основные положения)
ISO 1302 Geometrical Product Specifications (GPS) - Indication of surface texture in technical product documentation [Технические требования к размерам изделий (GPS). Обозначение шероховатости поверхности в технической документации на продукцию]
ISO 3098-2 Technical product documentation - Lettering - Part 2: Latin alphabet, numerals and marks (Техническая документация на продукцию. Обозначения. Часть 2. Латинский алфавит, цифры и знаки)
ISO 4063 Welding and allied processes - Nomenclature of processes and reference numbers (Сварка и родственные процессы. Перечень и условные обозначения процессов)
ISO/TR 25901:2007 <1> Welding and related processes - Vocabulary (Сварка и родственные процессы. Словарь).
--------------------------------
<1> Заменен на ISO/TR 25901-1:2016 "Сварка и родственные процессы. Словарь. Часть 1. Общие термины", ISO/TR 25901-3:2016 "Сварка и родственные процессы. Словарь. Часть 3. Сварочные процессы", ISO/TR 25901-4:2016 "Сварка и родственные процессы. Словарь. Часть 4. Дуговая сварка".
3. Термины и определения
В настоящем стандарте применены термины в соответствии с ISO/TR 25901, а также следующие термины с соответствующими определениями:
3.1 условное обозначение сварного соединения (welding symbol): Обозначение, состоящее из линии-выноски со стрелкой и полкой, которое может включать основные и вспомогательные знаки, размеры и/или "хвост" полки, применяемые на технических чертежах для указания типа, положения и подготовки сварного соединения.
Примечание 1 - См. раздел 4.
3.2 основное условное обозначение сварного соединения (basic welding symbol): Обозначение, состоящее из линии-выноски со стрелкой и полкой, "хвоста" полки, применяемое для обозначения, когда требования к соединению не определены, но должно быть выполнено сварное соединение.
Примечание 1 - См. 4.2.
3.3 стрелка (arrow line): Выносная линия, применяемая для указания соединения, которое должно быть выполнено, обычно вычерчивается под углом 135° к линии полки.
Примечание - См. 4.6.
3.4 линия полки (reference line): Часть условного обозначения сварного соединения, представляющая линию, на которой расположены основные знаки, обычно вычерчивают параллельно нижнему краю чертежа.
Примечание 1 - См. 4.7.
3.5 "хвост" полки (tail): Элемент в форме "V", добавляемый в конце линии полки.
Примечание 1 - См. 4.8.
3.6 сторона, указанная стрелкой (arrow side): Поверхность соединения, на которую указывает стрелка.
Примечание 1 - См. 4.7.2.1.
3.7 обратная сторона (other side): Поверхность, противоположная поверхности соединения на которую указывает стрелка.
Примечание 1 - См. 4.7.2.1.
3.8 основные знаки (elementary symbol): Знаки, образующие часть условного обозначения сварного соединения и расположенные на линии полки для указания
