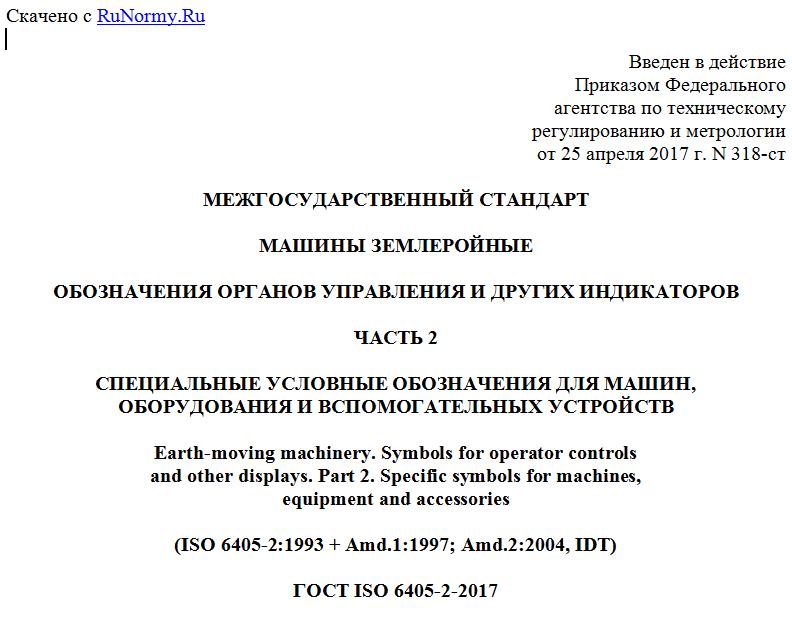

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 апреля 2017 г. N 318-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ ЗЕМЛЕРОЙНЫЕ
ОБОЗНАЧЕНИЯ ОРГАНОВ УПРАВЛЕНИЯ И ДРУГИХ ИНДИКАТОРОВ
ЧАСТЬ 2
СПЕЦИАЛЬНЫЕ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ДЛЯ МАШИН,
ОБОРУДОВАНИЯ И ВСПОМОГАТЕЛЬНЫХ УСТРОЙСТВ
Earth-moving machinery. Symbols for operator controls
and other displays. Part 2. Specific symbols for machines,
equipment and accessories
(ISO 6405-2:1993 + Amd.1:1997; Amd.2:2004, IDT)
ГОСТ ISO 6405-2-2017
МКС 01.080.20
53.100
Дата введения
1 июля 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 267 "Строительно-дорожные машины и оборудование"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 февраля 2017 г. N 96-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 апреля 2017 г. N 318-ст межгосударственный стандарт ГОСТ ISO 6405-2-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2018 г.
5 Настоящий стандарт идентичен международному стандарту ISO 6405-2:1993 "Машины землеройные. Обозначения органов управления и других индикаторов. Часть 2. Специальные условные обозначения для машин, оборудования и вспомогательных устройств" ("Earth-moving machinery - Symbols for operator controls and other displays - Part 2: Specific symbols for machines, equipment and accessories", IDT), включая изменения Amd.1:1997, Amd.2:2004.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА (см. ГОСТ 1.3-2014, стр. 22, п. В.4)
6 Настоящий стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает требования к обозначениям органов управления, индикаторов, а также требования к специальным условным обозначениям для машин, оборудования и вспомогательных устройств, определенных в ISO 6165.
В настоящем стандарте приведены символы для использования на экскаваторах-погрузчиках, бульдозерах, погрузчиках, грейдерах, скреперах, экскаваторах, самосвалах, а также органах управления и дисплеях для дополнительного оборудования - выдвижных опор, аутригеров, грейферов, рыхлителей, лебедок.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты, для недатированных ссылок применяют последнее издание ссылочного документа.
IEC 80416-1:2008 Basic principles for graphical symbols for use on equipment - Part 1: Creation of graphical symbols for registration (Обозначения графические для оборудования. Основные принципы. Часть 1. Создание графических символов для регистрации)
ISO 80416-2:2001 Basic principles for graphical symbols for use on equipment. Part 2. Form and use of arrows (Основные принципы разработки графических обозначений, применяемых на оборудовании. Часть 2. Форма и использование стрелок)
ISO 6165 Earth-moving machinery - Basic types - Identification and terms and definitions (Машины землеройные. Основные типы. Идентификация, термины и определения)
ISO 6405-1:1991 Earth-moving machinery - Symbols for operator controls and other displays - Part 1: Common symbols (Машины землеройные. Символы для органов управления и других индикаторов. Часть 1. Общие символы)
ISO 7000:2014 Graphical symbols for use on equipment - Index and synopsis (Графические символы, наносимые на оборудование. Перечень и сводная таблица)
3. Термины и определения
В настоящей части стандарта применяют термины с соответствующими определениями по ISO 6405-1.
4. Основные положения
4.1 Используемые символы должны соответствовать приведенным символам настоящего стандарта. Символы, представленные в виде эскизов, при нанесении допускается затемнять, а также комбинировать выбранные символы для большей наглядности и улучшения визуального восприятия, за исключением отдельных символов.
4.2 Ограничения в технологии изготовления устройств отображения информации могут потребовать незначительных изменений символов и увеличения толщины линий. Такие изменения приемлемы при условии, что символ остается неизменным в основных графических элементах и легко воспринимается оператором.
4.3 Для улучшения внешнего вида, восприятия и согласованности с конструкцией оборудования в графических символах могут быть изменены толщина линии или могут быть закруглены углы символа. Внесение изменений в стандартный графический символ должно сохранить основные характеристики восприятия символа.
4.4 Для фактического использования, все символы должны быть достаточно крупные, чтобы быть легко различимы оператором. Символы используют согласно требованиям настоящего стандарта, если не указано иное для отдельных символов.
4.5 Для большинства символов используют стандартные модули, объединяющие различные символы и элементы символов в логическом порядке для получения нового символа.
4.6 Если символ показывает машину или ее составные части на виде сбоку, то считается, что машина движется слева направо. Если символ показывает машину или ее составные части на виде сверху, то считается, что машина движется снизу вверх.
