"ГОСТ Р ИСО 6947-2017. Национальный стандарт Российской Федерации. Сварка и родственные процессы. Положения при сварке"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

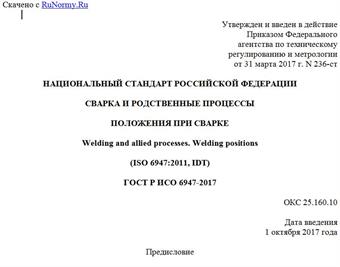

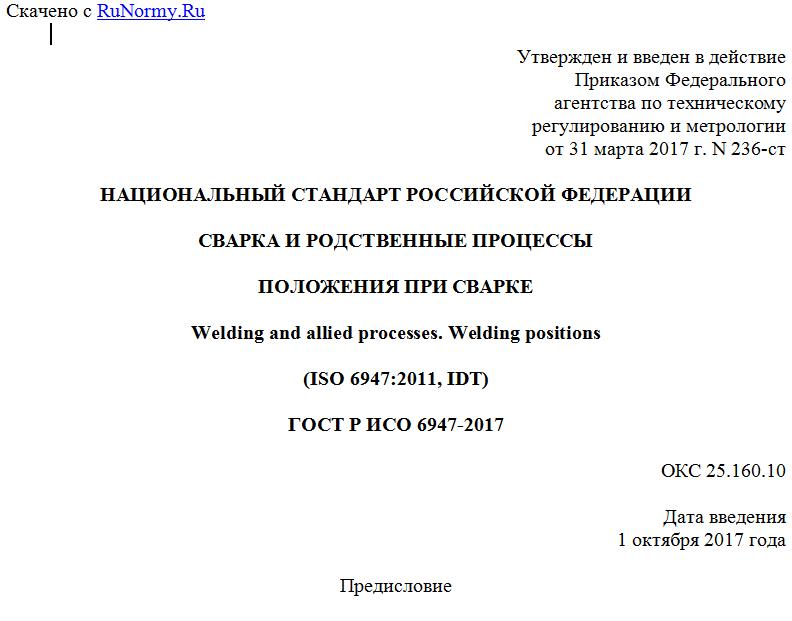

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 31 марта 2017 г. N 236-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СВАРКА И РОДСТВЕННЫЕ ПРОЦЕССЫ

ПОЛОЖЕНИЯ ПРИ СВАРКЕ

Welding and allied processes. Welding positions

(ISO 6947:2011, IDT)

ГОСТ Р ИСО 6947-2017

ОКС 25.160.10

Дата введения
1 октября 2017 года

Предисловие

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Национальная экспертно-диагностическая компания" (ООО "НЭДК") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 31 марта 2017 г. N 236-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 6947:2011 "Сварка и родственные процессы. Положения при сварке" (ISO 6947:2011 "Welding and allied processes - Welding positions", IDT).
Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 44 "Сварка и родственные процессы", подкомитетом SC 7
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).

Введение

В настоящем стандарте определены следующие положения при сварке в производстве: нижнее, горизонтальное, вертикальное и потолочное.
Направление сварки является существенным параметром при определении положения при сварке, например, снизу вверх или сверху вниз.
Положение при сварке не зависит от вида соединения, например, стыкового или углового, или от обработки изделия. Стандарт распространяется на сварные швы всех типов.
Связь между положениями при сварке при испытаниях и положениями при сварке в производстве указана в других стандартах, например в ISO 9606 [1] или ISO 15614 [2].

1. Область применения

Настоящий стандарт определяет положения при сварке для испытаний и в производстве стыковых и угловых сварных швов для всех видов продукции.
В приложении A приведены примеры предельных углов наклона оси сварного шва и поворота лицевой поверхности сварного шва вокруг оси сварного шва при положениях при сварке производственных сварных швов.
В приложении B приведено сравнение международных, европейских и принятых в США обозначений.

2. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1 положение при сварке (welding position): Положение сварного шва в пространстве, определяемое углами наклона оси и поворота лицевой поверхности сварного шва относительно горизонтальной плоскости.
2.2 основное положение при сварке (main welding position): Положение при сварке, обозначаемое PA, PB, PC, PD, PE, PF или PG.
Примечание - Для PA, PB, PC, PD и PE см. рисунок 1.

2.3 наклон S (slope): Угол наклона оси сварного шва относительно основного положения при сварке.
2.4 поворот R (rotation): Угол поворота лицевой поверхности сварного шва относительно основного положения при сварке.
2.5 угол наклона L (inclined angle): Угол наклона оси трубы.

3. Положения при сварке

3.1. Основные положения при сварке
Основные положения при сварке показаны на рисунке 1, примеры применения для стыковых и угловых сварных швов показаны на рисунке 2.



1 - нижнее; 4, 6 - потолочное тавровых соединений
и потолочное при вертикальном положении осей труб;
2, 8 - горизонтальное тавровых соединений и горизонтальное
при вертикальном положении осей труб; 5 - потолочное;
3, 7 - горизонтальное

Рисунок 1 - Основные положения при сварке

Примеры основных положений при сварке для стыковых и угловых сварных швов показаны на рисунке 2.



a - стрелка показывает положение при сварке

a) PA - положение нижнее



a - стрелка показывает положение при сварке

b) PB - положение горизонтальное тавровых соединений
и горизонтальное при вертикальном положении осей труб



a - стрелка показывает положение при сварке

c) PC - положение горизонтальное



a - стрелка показывает положение при сварке

d) PD - положение потолочное тавровых соединений
